Diagram 2, Diagram 1 – Setra System 267MR User Manual
Page 6

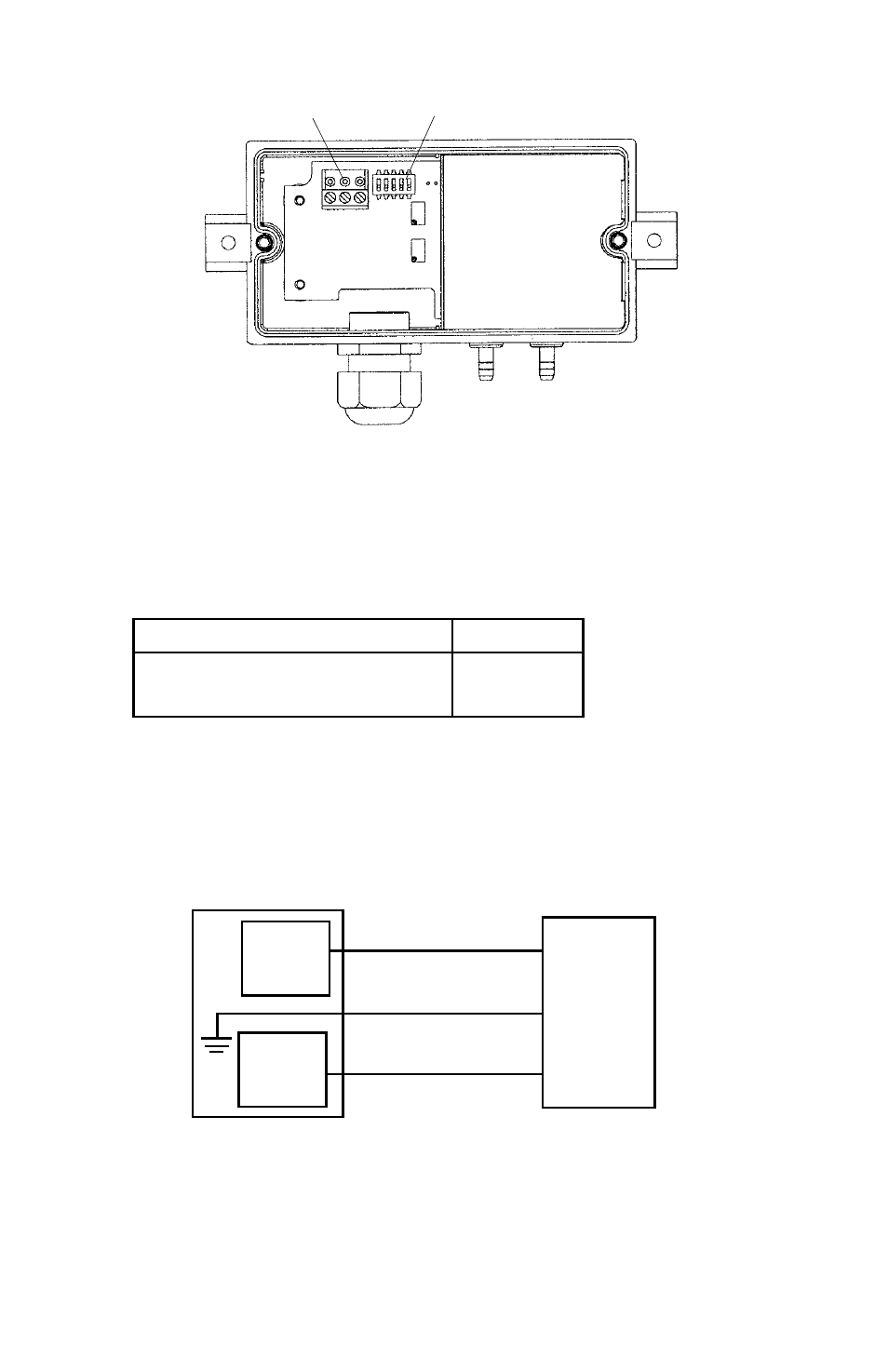

The Model 267 and 267MR voltage output is a 3-wire circuit, with three ter-
minals available for wiring (see Diagram 1). The -Excitation and -Output are
commoned on the circuit (see Diagram 2). The excitation/output specifications
are:
Excitation Output
9 to 30 VAC / 11.5 to 42 VDC
0 to 5 VDC
12 to 30 VAC / 13 to 42 VDC
0 to 10 VDC
The 267MR has a field selectable 0 - 5 or 0 - 10 VDC output. (See Section 6.0 for
switch settings to determine whether the voltage output is set to 0-5 or 0-10
VDC.) The 267 has either a 0-5 VDC or 0-10 VDC output, calibrated at the Fac-
tory.
Voltage Circuit Diagram
+EXC
Connected to positive terminal of DC or AC power supply
3
+EXC
GND
Model
267MR
Power
Supply
Readout
or
DAS
Diagram 2
+SIG
Electrical
Connections
Range Select Switches
(267MR version only)
+EXC GND +SIG
Zero
Span
Diagram 1
