Capacità di scarico
in fase di caricamento impianto
Discharge capacity
in the phase of filling the system
Abscheideleistung
in der Füllphase der Anlage
Capacité d’évacuation
en phase de remplissage de l’installation
Capacidad de descarga
durante la fase de carga de la instalación
Capacidade de descarga
na fase de enchimento do sistema
Afvoercapaciteit
in de vulfase van de installatie
T T
Acqua fredda - Rete idrica / Cold water - Mains supply
Acqua sanitaria calda / Hot tap water
Acqua sanitaria miscelata / Mixed tap water
Circuito solare / Solar thermal circuit
Circuito caldaia murale / Wall-mounted boiler circuit
AUTOMATIC
FILLING

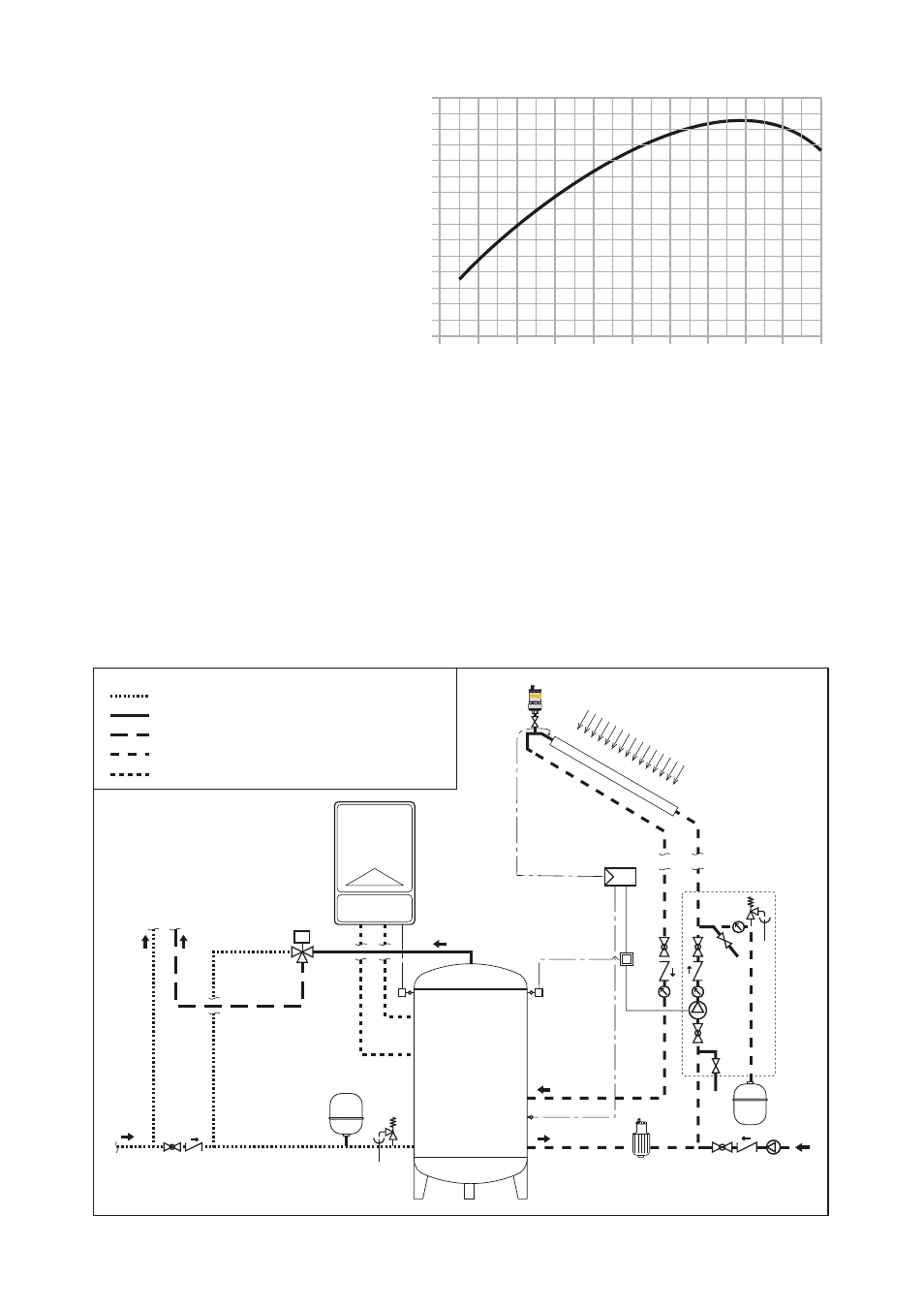

Schema applicativo - Application Diagrams - Einbaubeispiel - Schémas d’application -
Esquema aplicativo - Esquemas aplicativos - Toepassingsschema
Nl/s
0
0
bar (air)
0,1
1 2 3 4 5 6
0,5 1,5 2,5 3,5 4,5 5,5
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
7
6,5
1,5
1,1
1,2
1,3
1,4
8
7,5
9
8,5
10
9,5
Impianto solare con bollitore a doppio serpentino e caldaia murale
Solar thermal system with twin coil storage and wall-mounted boiler
Solaranlage mit Boiler mit zwei Heizschlangen und Wandkessel
Installation à panneaux solaires avec ballon à double serpentin et chaudière murale
Instalación solar con acumulador de serpentín doble y caldera mural
Instalação solar com ebulidor de dupla serpentina e caldeira mural
Zonne-energie-installatie met boiler met dubbele spiraalslang en wandverwarmingsketel
