10 Sp
Instalación
1. Se requiere un interruptor de
circuito de pérdida a tierra. (GFCI)
2. Esta bomba es para usarse con un
suministro de 120 V (monofásica),
60 Hz y 15 A. Viene con un cordón
de 3 conductores y un enchufe de 3
clavijas de conexión a tierra.
3. Instale la bomba en un pozo de
sumidero al interior y con el tamaño
mínimo, como se muestra a
continuación (Ver Figura 2).
Construya el pozo del sumidero con
locetas, concreto, acero o plástico.
4. Ubique la unidad sobre una base
sólida nivelada. No coloque la bomba
directamente sobre arcilla, tierra,
grava o una superficie arenosa. Estas
superficies contienen piedrecillas,
grava, arena, etc., que pueden
obstruir o dañar la bomba y ocasionar
fallas en la misma. (Ver Figura 2).
5. (Opcional) Atornille la válvula de
retención (no incluida) en el cuerpo
de la bomba, teniendo cuidado de no
dañar la rosca. No use sellador de
uniones para tubo.
6. Conecte un tubo rígido de 3,2 cm a la
lengüeta de caucho en la válvula de
retención. Invierta la lengüeta para
un tubo de 3,8 cm de diámetro.
Ajuste las abrazaderas de manguera.
Apoye la
bomba y
la tubería cuando esté armando y
después de la instalación. Si no cumple
esta indicación, puede ocasionar roturas
en la tubería, fallas en la bomba, etc., las
cuales podrían originar daños materiales
y/o personales.
Riesgo
de
inundación. Si se utiliza manguera
flexible para la descarga, asegúrese de
que la bomba esté sujeta en el pozo del
sumidero de manera que no se mueva. El
no sujetar la bomba puede permitir el
movimiento de la misma y la interferencia
del interruptor, e impedir que la bomba
funcione o se detenga.
IMPORTANTE: Asegúrese de que haya
espacio adecuado para que el interruptor
de flotación se mueva libremente
durante el funcionamiento.
7. Proteja el cordón eléctrico de objetos
afilados, superficies calientes, aceite y
sustancias químicas. Evite retorcer el
cordón y cambie los cordones
dañados de inmediato.
8. Debe instalarse una cubierta para el
pozo del sumidero a fin de impedir
que los desperdicios obstruyan o
dañen la bomba.
¡Hay riesgo de choque
eléctrico! Esta bomba se
suministra con un conductor de pérdida
a tierra y un enchufe del tipo de
conexión a tierra. Utilice un
tomacorriente conectado a tierra para
reducir el riesgo de un choque eléctrico
fatal.
Nunca
corte la
clavija redonda de conexión a tierra. Si
se recorta el cordón o el enchufe, se
invalidará la garantía y la bomba no
podrá funcionar.
9. Inserte el enchufe del cordón del
interruptor de flotación
directamente en un tomacorriente
de 120 V. (Ver Figura 3).
AJUSTE Y PRUEBA
1. Llene el sumidero con agua.
2. Ajuste el buje de caucho en una
posición permanente en la varilla del
flotador, de modo
que la bomba se encienda con
aproximadamente 35,6 cm de agua
en el sumidero.
3. Mientras la bomba está desaguando
el pozo, verifique que la tubería de
descarga lleve el agua hasta un punto
de varios centímetros (pies) de
distancia de la base.
4. Si la línea de descarga de la bomba
está expuesta a temperaturas de
congelación, ésta debe tener un
declive para su desagüe. El agua
retenida se congelará y dañará la
bomba.
Mantenimiento
Desconecte siempre el
suministro eléctrico antes de
intentar instalar, dar servicio,
reubicar o efectuar cualquier
mantenimiento. Si la fuente de energía
no está a la vista, bloquéela en posición
abierta (apagado) y ponga una tarjeta
de advertencia para impedir la aplicación
de energía inesperada. El no hacerlo así
podría ocasionar un choque eléctrico
fatal. Esta unidad debe ser reparada
sólo por electricistas calificados. La
reparación defectuosa puede ocasionar
un choque eléctrico fatal.
1. Si se desarma el motor antes de que
expire la garantía, ésta quedará
anulada. Si se necesitan
reparaciones, consulte la Tabla de
Detección de Fallas.
2. Mantenga la entrada de la bomba
limpia y libre de cualquier objeto
extraño e inspecciónela
anualmente. Una entrada
obstruida dañará la bomba.
3. Compruebe mensualmente el
funcionamiento adecuado de la
bomba.
Nota: la bomba está equipada con un
protector térmico de reinicialización
automática.

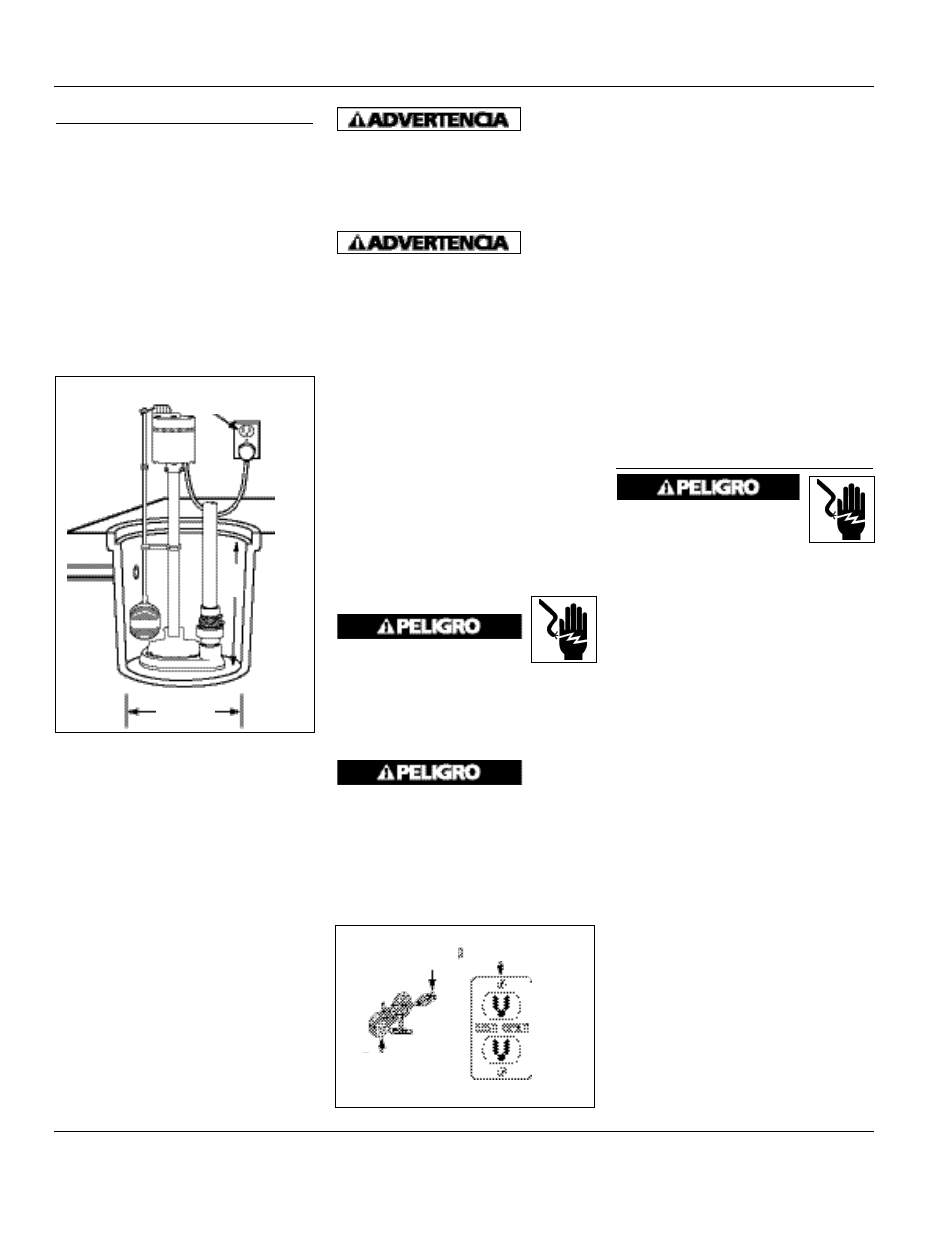

Figura 2
Tomacorriente
conectado a tierra
35,6 cm
día. min
61
cm
Clavija de
conexión a tierra
Tomacorriente
conectado a tierra
Cordón de energía
Figura 3
Manual de Instrucciones de Operación y Piezas
