15 Sp
Esta válvula le permite desconectar
la bomba o la válvula de chequeo
cuando vaya a darles servicio.
5. Debe conectar un empalme entre la
válvula de chequeo y la bomba de
modo que pueda desconectar la
bomba fácilmente.
6. BCSE modelos tiene un interruptor/
flotante desmontable con un enchufe
incorporado (vea la Figura 3). La
longitud del cordón entre el flotante y la
abrazadera no debe ser menos de 8,26
cm (3-1/4 inch) y no se debe usar en una
pileta de menos de 35,6-cm (14 inch)
de diámetro. Si va a usar un diferencial
diferente al fijado de fábrica, cerciórese
de que cuando la bomba se apague
todavía haya por lo menos 10,2-cm (4
inch) de agua en la pileta de modo que
el impulsor permanezca sumergido.
7. Cuando use un interruptor flotante
debe usar una tubería de descarga
rígida. Si la bomba se mueve, el
interruptor flotante podría hacer
contacto con las paredes de la pileta y
la bomba no funcionaría.
8. Lorsque vous utilisez un
interrupteurancré, il faut une
tuyauterie de décharge rigide.
Si la pompe peut se déplacer,
l'interrupteur ancrépeut être limité
par le mur du bassin, empêchant la
pompe de fonctionner.
Antes de sacar la
bomba de la pileta
para darle servicio, siempre desconecte
el cordón eléctrico de la bomba y el
interruptor. Antes de darle servicio a la
bomba o al interruptor SIEMPRE desconecte
el cordón eléctrico. No desactive el
cortacircuito o saque un fusible.
Mantenimiento
Siempre desconecte
el cordón eléctrico
antes de tratar de darle servicio o
desconectar un componente. Esta
bomba se ensambla en la fábrica usando
equipo especiales; por lo tanto sólo los
técnicos (electricistas) especializados
o el personal de los centros de servicio
autorizado deben tratar de reparar esta
unidad. De lo contrario podría ocasionar
peligro de electrocutamiento.
Esta bomba
contiene aceite
que podría estar bajo presión debido al
calor. Espere a que la bomba se enfríe
por lo menos durante 2 horas antes de
darle servicio.
1. Si desmantela el motor antes de la
fecha de expiración de la garantía, esta
quedaría cancelada. Igualmente, podría
ocasionar fugas internas y daños a la
unidad. Si necesita reparación, envie la
bomba a la tienda donde la compró o
comuníquese con el distribuidor más
cercano a su domicilio. Si desmantela el
motor deberá reemplazarlo los anillos en
O. Debe cerciorarse de que los sellos no
tengan fugas.
2. Después de destapar la pileta y
desconectar las tuberías necesarias,
saque la bomba de la pileta.
3. Chequée la bomba periódicamente
para ver si está en buen estado. Si
el sistema ha cambiado después de
instalar la unidad, debe desconectar y
reemplazar la bomba. Sólo electricistas
calificados deben tratar de reparar esta
unidad. Reparaciones y/o ensamblajes
incorrectos podrían ocasionar peligro
de electrocución.
CSE40M, CSE40T
CSE40T-2 y BCAPSE40
Válvula de
chequeo 45º
Orificio de
Ventilación
Entrada
Empaque
Distancia
Mín. de
1,3 cm
(1/2 inch) Pileta

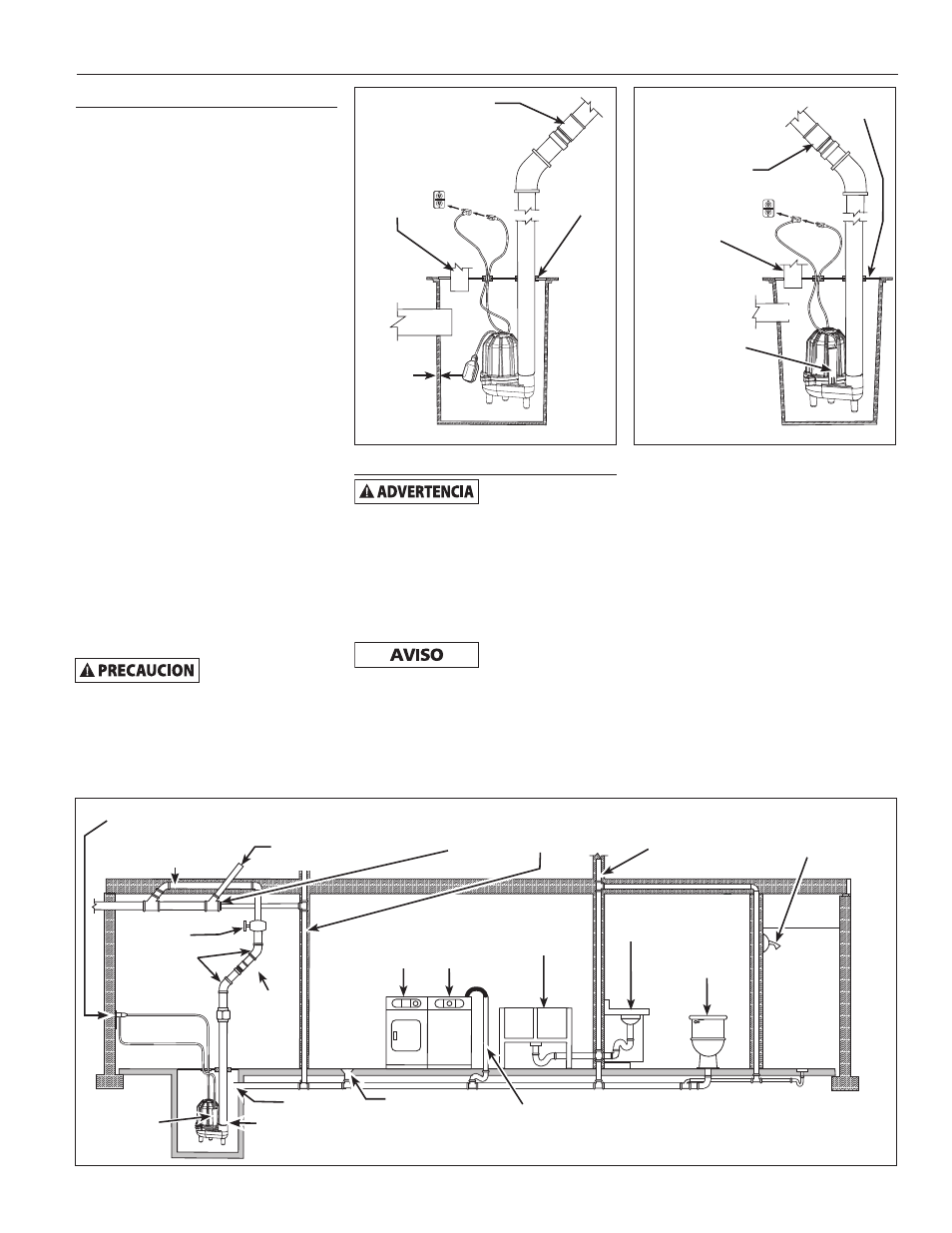

figura 3A - Piletas Prefabricadas
Válvula de
chequeo 45º
Orificio de
Ventilación
Entrada
Empaque
Interruptor qude a
180° de la entrada.
Asegúrese de que la
corriente de agua en
entrada no golpee
la superficie del
Interruptor.
Pileta
figura 3B - Piletas Prefabricadas
figura 2 - Instalación Típica
Drenaje del
segundo piso
Interruptor
Válvula de
chequeo
de 5,08 cm
Codo
de 45º
Lavadora Secadora
Drenaje
Drenaje para la
lavadora
Brida
Orificio de
limpieza
Bateas
Lavamanos
Ducha
Inodoro
Tubería de
ventilación
Bomba para
efluentes
Tomacorrientes de 3 orificios conectado a tierra con dispositivo
contra cortocircuitos incorporado
Válvula de entrada
de 5,08 cm
Tubería de descarga
de 5,08 cm (2 inch)
Tubería de
ventilación
Instalación
(Continuación)
