SHIMPO CAG-3000 - Manual (Page 9)

Measure the work object. Hold the measured value and output
！ Caution it to RS232C.
● During measurement mode, ！ Caution
By pressing for more than 2 secs. ● If the mastering is NG, you cannot
hold and output the measured value.
the mode will change to Master mode.
With the mode display at ,
In order to maintain the measurement press .
accuracy, perform mastering about every
2 hours.
The measured value shall be held
and hold condition is displayed.
Set the work object on the measurement
jig.
The measured value and judegement
The measured value and judgement result shall output to RS232C.
result shall be displayed.

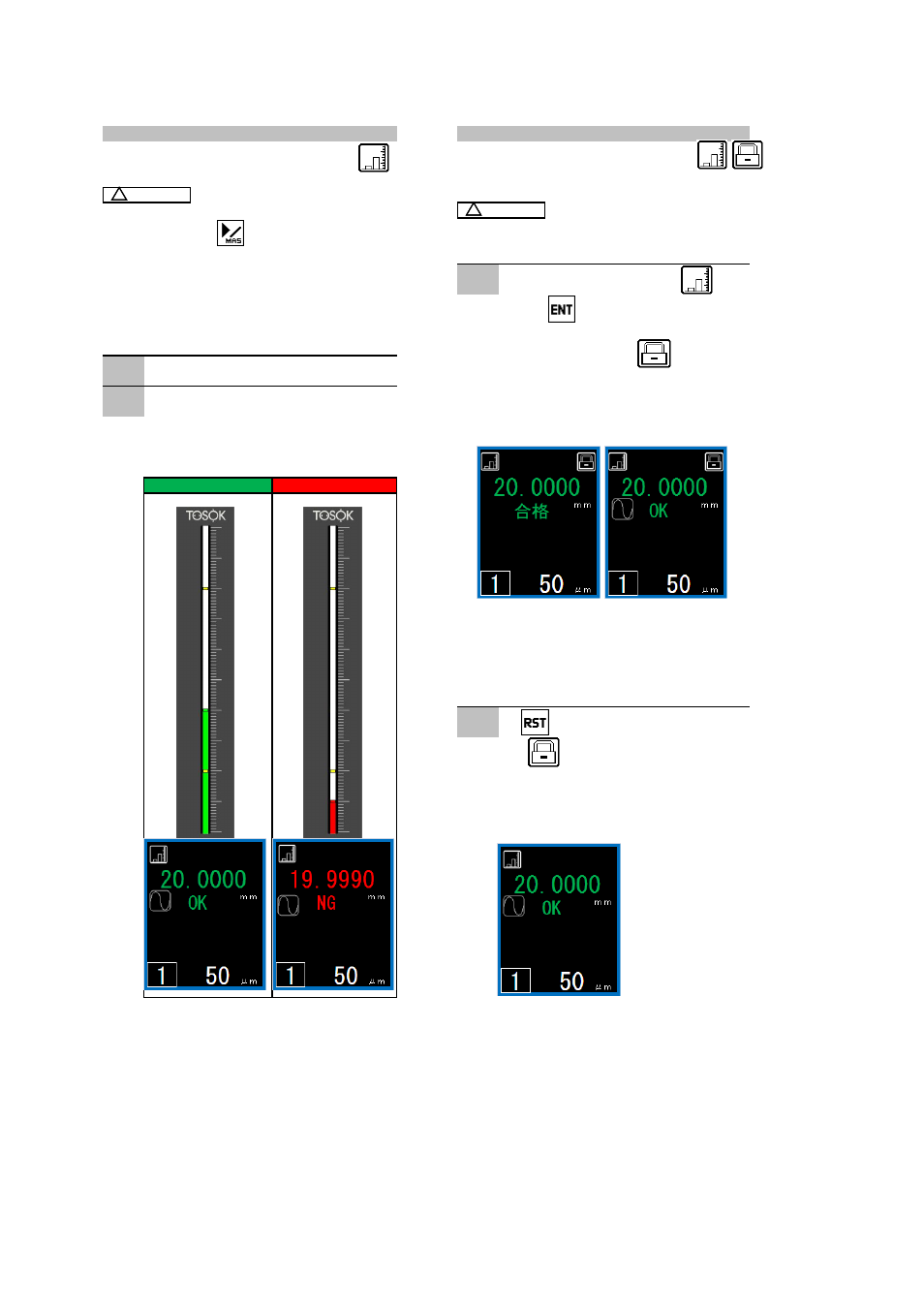

If the color of the「BAR LED」is …
“
green ”, value is OK and in range.
“ red ”, value is out of range.
O K N G
If is pressed,
the display shall disappear
and reset the measured value hold
condition.
Measurement Hold/Output meas. value
