Wa t l o w S e r i e s F 4 P I n s t a l a c i ó n y c a b l e a d o ■ 8 . 5
Cableado del controlador
Serie F4P
Las opciones de cableado dependen del número de modelo
(impreso en la parte posterior del controlador). La
explicación de los códigos del modelo aparece en el
apéndice de este documento.
Las etiquetas en los lados y en la parte posterior del
controlador contienen información básica de cableado del
controlador.
Aislamiento de entrada a salida
El controlador Serie F4P está diseñado con aislamiento
óptico y de transformador a fin de proporcionar una
barrera para evitar lazos a tierra al usar sensores
conectados a tierra o equipos periféricos (o ambos).
A continuación se da una lista de las barreras de
aislamiento:
• La entrada analógica 1 y todas las entradas y salidas
digitales están agrupadas.
• Las entradas analógicas 2 y 3 están agrupadas.
• Todas las salidas de control y las de retransmisión
están agrupadas.
• Ambas salidas de alarma están agrupadas.
• Las comunicaciones están aisladas de las otras
entradas y salidas.

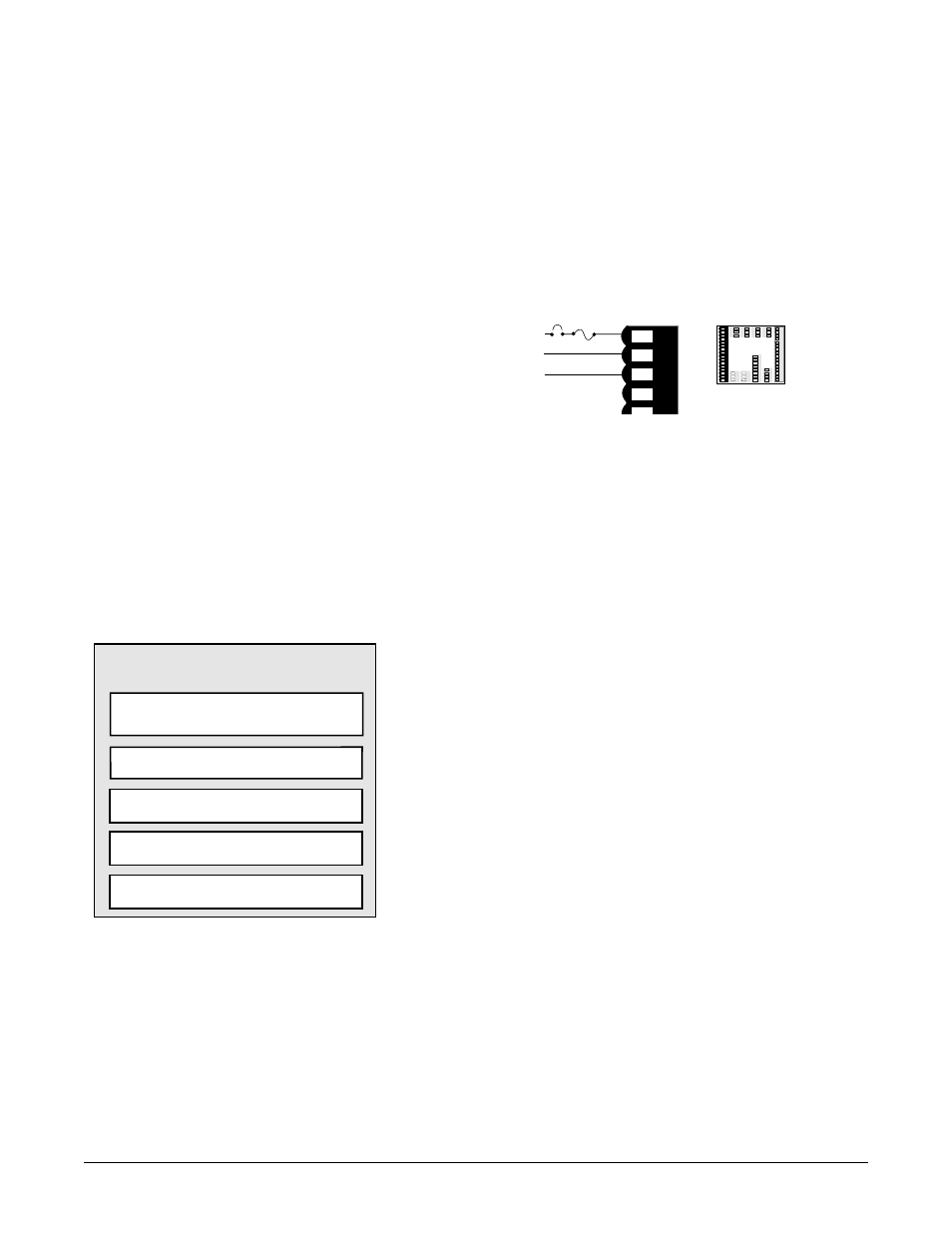

Figura 8.5a — Bloques de aislamiento.
ç
ADVERTENCIA: Proporcione un interruptor o un disyuntor
rotulado conectado al cableado de alimentación del controlador
Serie F4P como medio de desconexión para llevar a cabo tareas
de servicio. El incumplimiento de esta medida puede traer como
consecuencia daños al equipo o propiedad, o lesiones o muerte
al personal.
Cableado de alimentación
Utilice únicamente conductores de cobre número 16 AWG
(1,3 mm
2 MCM) para realizar el cableado de potencia.
100 a 240V‡ (CA/CC), nominal (85 a 264 real) F4PH - _ _
_ _ - _ _ _ _
24 a 28V‡ (CA/CC), nominal (21 a 30 real) F4PL - _ _ _ _
- _ _ _ _
El controlador Serie F4P tiene un fusible tipo T no
reemplazable por el operario, de acción retardada y
capacidad nominal de 2.0 ó 5.0A a 250VÅ (CA).
Figura 8.5b — Cableado de alimentación.
Directrices para la instalación del sensor
Entradas de termopar: Para limitar errores, el cable de
extensión para los termopares debe ser de la misma
aleación que el termopar mismo.
Si para la entrada 2 se requiere un termopar conectado a
tierra, se debe aislar la señal 3 para evitar la posibilidad
de lazos de tierra.
Entrada de RTD: Cada 1 Ω de resistencia de conductor
puede causar un error de +2°F cuando se utiliza un RTD
de dos conductores. Este problema puede eliminarse
mediante el uso de un sensor de RTD de tres
conductores. Los tres conductores tienen que tener la
misma resistencia eléctrica (es decir, el mismo calibre,
largo, y metal; de trenza múltiple o revestido).
Entrada de proceso: Es necesario mantener el
aislamiento entre las entradas 2 y 3. Si ambas entradas
son señales del proceso, se debe usar una fuente de
alimentación separada para cada una. Estas entradas
deben estar aisladas eléctricamente entre ellas para
evitar lazos de tierra.
ç
ATENCIÓN: Si se aplica un voltaje alto a la unidad de bajo
voltaje, se producirán daños irreversibles.
ç∫
ADVERTENCIA: Para la instalación y operación del controlador
Serie F4P, utilice la normativa de cableado establecida por
National Electric (NEC) u otras normativas específicas del país.
El incumplimiento de esta indicación puede llevar a daños a
equipos y a la propiedad, y a lesiones físicas o pérdida de la
vida.
1 2 3
4 5 6
7 8
9 1 0 1 1 1 2 1 3 1 4
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1 5 1 6
15 16
1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7 2 8 2 9 3 0 3 1 3 2
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
59 60 61
62
59 60 61 62
4 8 49 5
0
48 49 50 45
4
6 47
45 46 47
51 52 53 5
4 55 56 5
7 58
51 52 53 54 55 56 57 58
3 3 3 4 3 5
33 34 35 3 6 3 7 3 8
36 37 38 3 9 4 0 4 1
39 40 41 4 2 4 3 4 4
42 43 44
1
2
1 2 3 4 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
L2
3 Puesta a tierra
+
-
Fusible
Å L1
Bloques de aislamiento
No hay comunicaciones eléctricas entre estos bloques.
Entrada analógica 1
Entradas digitales
Entrada analógica 2 y 3
Salidas control
Salidas de retransmisión
Salidas de alarma
Comunicaciones
