Control de encendido-apagado
El control de encendido-apagado activa y desactiva la
salida, según la entrada, el punto establecido y los valores
de histéresis. El valor de histéresis indica cuánto se debe
desviar el valor del proceso del punto establecido para
encender la salida. Si se aumenta el valor de la histéresis,
disminuirá la cantidad de veces que la salida se enciende
y se apague; si se disminuye la histéresis, mejorará la
capacidad de control. Si la histéresis se fija en 0, el valor
del proceso estaría más cerca del punto establecido, pero
la salida se encendería y apagaría con mayor frecuencia,
causando "vibración".
Fije la banda proporcional en 0 para ajustar el
controlador en el modo de control de encendido-apagado.
Ubicación de la banda proporcional x (A ó B) en el
software: Página Operaciones > Editar PID > Conjunto
PID x (1 a 5).
Ubicación de la histéresis x (A ó B) en el software: Página
Operaciones > Editar PID > Conjunto PID x (1 a 5).
✔ NOTA: La falla de potencia no funciona en el modo de
control encendido-apagado.

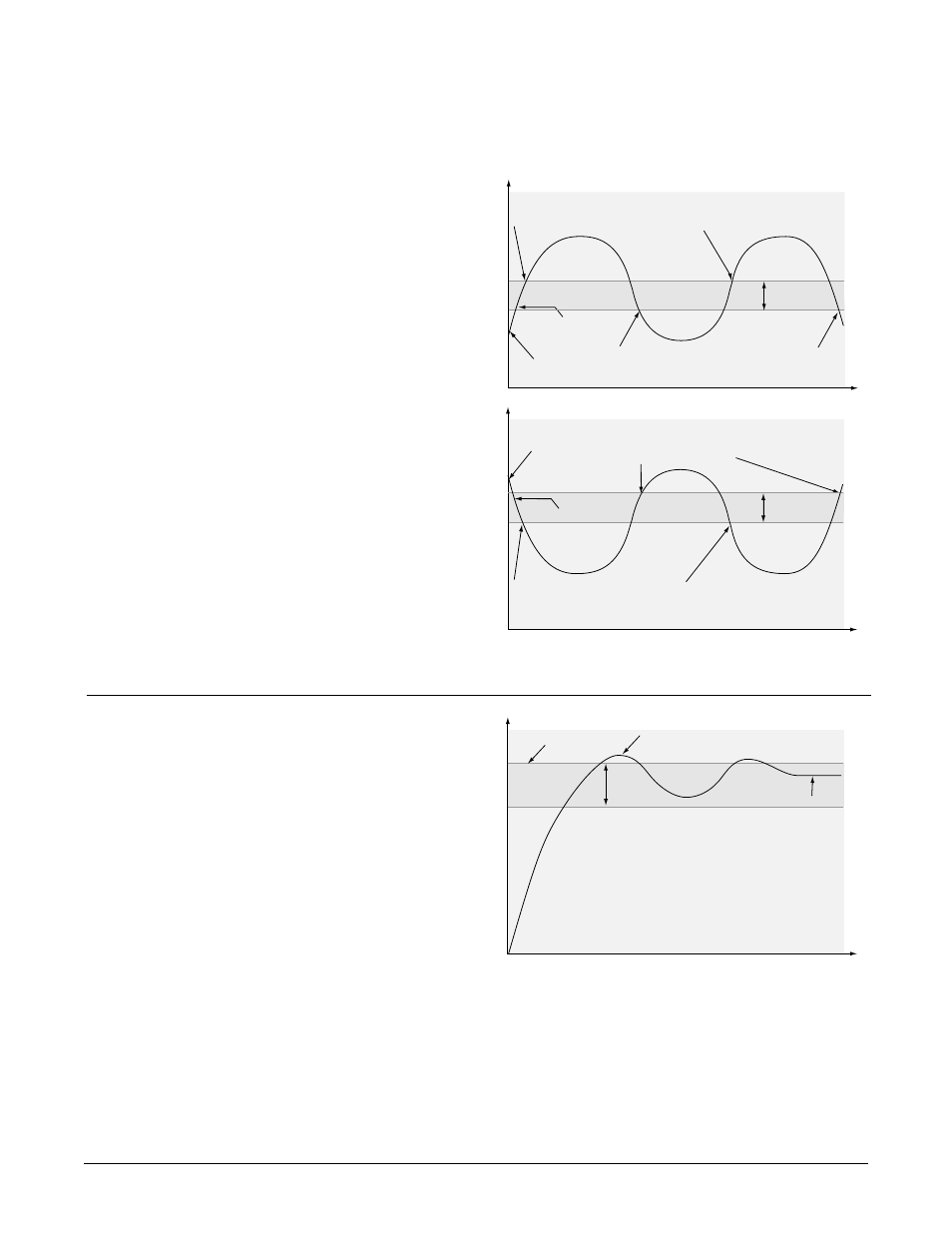

Figura 7.6a — Control de encendido-apagado para
calentamiento y enfriamiento.
Punto establecido
Tiempo
Temperatura
La acción de calentamiento se apaga cuando la temperatura
del proceso aumenta por encima del punto establecido.
La acción de calentamiento
se activa durante el arranque..
Histéresis
Temperatura del proceso
Histéresis
Tiempo
Temperatura
La acción de
enfriamiento se activa
durante el arranque.
Temperatura del proceso
La acción de enfriamiento se activa
cuando la temperatura del proceso
aumenta a un valor superior al punto
establecido mas la histéresis.
Punto establecido
La acción de calentamiento se enciende cuando
la temperatura del proceso cae a un valor
inferior al punto establecido menos la histéresis.
La acción de enfriamiento se apaga cuando la temperatura
del proceso cae a un valor por debajo del punto establecido.
Control proporcional
Algunos procesos requieren mantener una temperatura o
un valor de proceso más cercano al punto establecido que
lo que puede hacerlo un control de encendido/apagado.
Un control proporcional brinda ese control más estricto,
porque ajusta la salida cuando la temperatura o el valor
del proceso están dentro de una banda proporcional.
Cuando el valor está en la banda, el controlador ajusta la
salida dependiendo de cuán cerca esté el valor de proceso
al punto establecido; mientras más cerca esté del punto
establecido, menor será la salida Esto es similar a la
acción de quitar la presión del acelerador de un
automóvil al acercarnos a un alto. y evita la amplia
variación que habría en la temperatura o el valor del
proceso si se usara un simple control de encendido-
apagado. Sin embargo, cuando el sistema se estabiliza, la
temperatura o el valor del proceso tienden a "caer" a un
valor ligeramente inferior al punto establecido.
Con un control proporcional, el nivel de potencia de
salida equivale al punto establecido menos el valor del
proceso, dividido por la banda proporcional. Ubicación en
el software: Página Operaciones > Editar PID >
Conjunto PID x (1 a 5).
Figura 7.6b — Control proporcional.
Tiempo
Temperatura
Punto establecido
Banda proporcional Caída
Sobrepaso
