Menus d’usine, Chapitre 6 WATLOW, Serie 988
6.1
Accès aux menus d’usine
Pour accéder aux menus d’usine, appuyez simultanément sur les touches de
montée > et de descente <, à partir du séquenceur d’affichage, et
maintenez-les enfoncées pendant trois secondes. L’invite [`Set] apparaîtra
sur l’afficheur inférieur. Maintenez à nouveau les touches de montée > et de
descente < enfoncées pendant trois secondes jusqu’à ce que l’invite [fcty]
apparaisse sur l’afficheur inférieur. Les menus d’usine ne seront pas affichés
si l’interrupteur DIP de verrouillage machine est en position de marche. (Voir
le chapitre 1 pour de plus amples informations sur le réglage des
interrupteurs DIP.) Les trois menus d’usine sont les suivants :
verrouillage du panneau [PLOC], diagnostics [diag] et étalonnage [`CAL]. À
l’invite du menu d’usine [Fcty], appuyez sur la touche de montée > ou de
descente < pour sélectionner un menu et sur la touche Mode µ pour faire
défiler le menu.
Vous ne verrez pas toutes les invites présentes à l’intérieur de ces menus. La
plupart dépendent de la configuration et du numéro de modèle du régulateur.
Après avoir parcouru chacun des menus, le régulateur 988 revient à l’invite
du menu d’usine [Fcty]. Appuyez sur les touches de montée > ou de
descente < pour sélectionner le menu suivant, ou bien sur la touche Mode
µ pour faire défiler le même menu. Pour remonter le menu, maintenez la
touche Mode µ enfoncée et appuyez sur la touche de montée >. Utilisez la
touche de montée > ou de descente < pour changer l’invite.
Chapitre 6 Menus d’usine

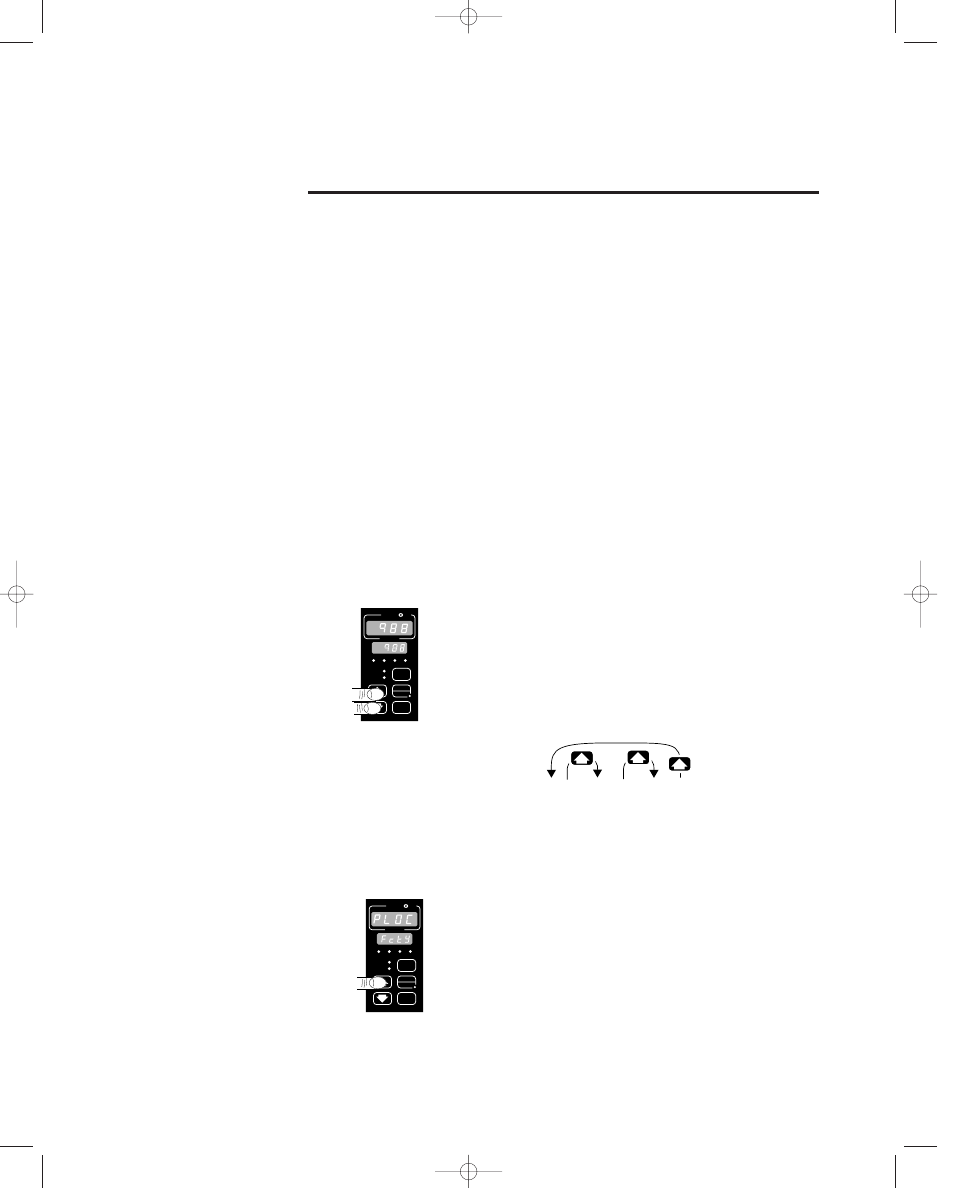

Figure 6.1 -
Accès aux menus
d’usine
[PLOC] [diAg] [`CAL]
[Fcty] [Fcty] [Fcty]
❶ Appuyez simultanément sur les touches de montée >
et de descente < et maintenez-les enfoncées jusqu’à ce
que l’invite [`SEt] apparaisse sur l’afficheur inférieur.
Maintenez-les à nouveau enfoncées jusqu’à ce que l’invite
[fcty] apparaisse sur l’afficheur inférieur.
❷ Appuyez sur la touche de montée > pour
sélectionner l’un des menus d’usine.
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT DISPLAY
SERIES 988
MODE
AUTO
MAN
REMARQUE :
appuyez sur la touche
Display
¥ pour
revenir au séquenceur
d’affichage à partir de
n’importe quel point
de n’importe quel
menu.
REMARQUE :
les menus d’usine ne
peuvent être
programmés lorsque
l’invite de
configuration
[`SEt]
est affichée.
Menu de Menu de Menu de
verrouillage diagnostics d’étalonnage
du panneau p 6.7 p 6.13
p 6.2
REMARQUE :
les menus d’usine ne
seront pas affichés si
l’interrupteur DIP de
verrouillage machine
est en position de
marche. Voir le
chapitre 1 pour de
plus amples
informations.
