TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT DISPLAY
SERIES 988
MODE
AUTO
MAN
Accès aux menus d’exploitation
Pour accéder aux menus d’exploitation, appuyez sur la touche Mode µ
dans le séquenceur d’affichage. Suivant la configuration du régulateur, les
invites [`SP2] (point de consigne 2), [IdSP] (point de consigne de repli) ou
[OPEr] (menu d’exploitation) vont apparaître sur l’afficheur inférieur. Les
trois menus d’exploitation sont : Système [`SYS] ; PID A [PidA] ; et PID B
[Pidb]. Appuyez sur la touche Mode µ pour aller au delà des invites
[`SP2] (point de consigne 2) ou [IdSP] (point de consigne de repli), si elles
apparaissent (voir les informations sur les invites). À l’invite du menu
d’exploitation [OPEr], appuyez sur la touche de montée > ou de
descente < pour sélectionner un menu et sur la touche Mode µ pour
faire défiler les options offertes.
Vous ne verrez pas toutes les invites présentes à l’intérieur de ces menus.
La plupart dépendent de la configuration et du numéro de modèle du
régulateur. Après avoir parcouru chacun des menus, le régulateur 988
revient à l’invite du menu d’exploitation [OPEr]. Appuyez sur les touches
de montée > ou de descente < pour sélectionner le menu suivant, ou
bien sur la touche Mode µ pour faire défiler le même menu. Pour
remonter le menu, maintenez la touche Mode µ enfoncée et appuyez sur
la touche de montée >. Utilisez la touche de montée > ou de descente
< pour changer l’invite.
Chapitre 5 Menus d’exploitation

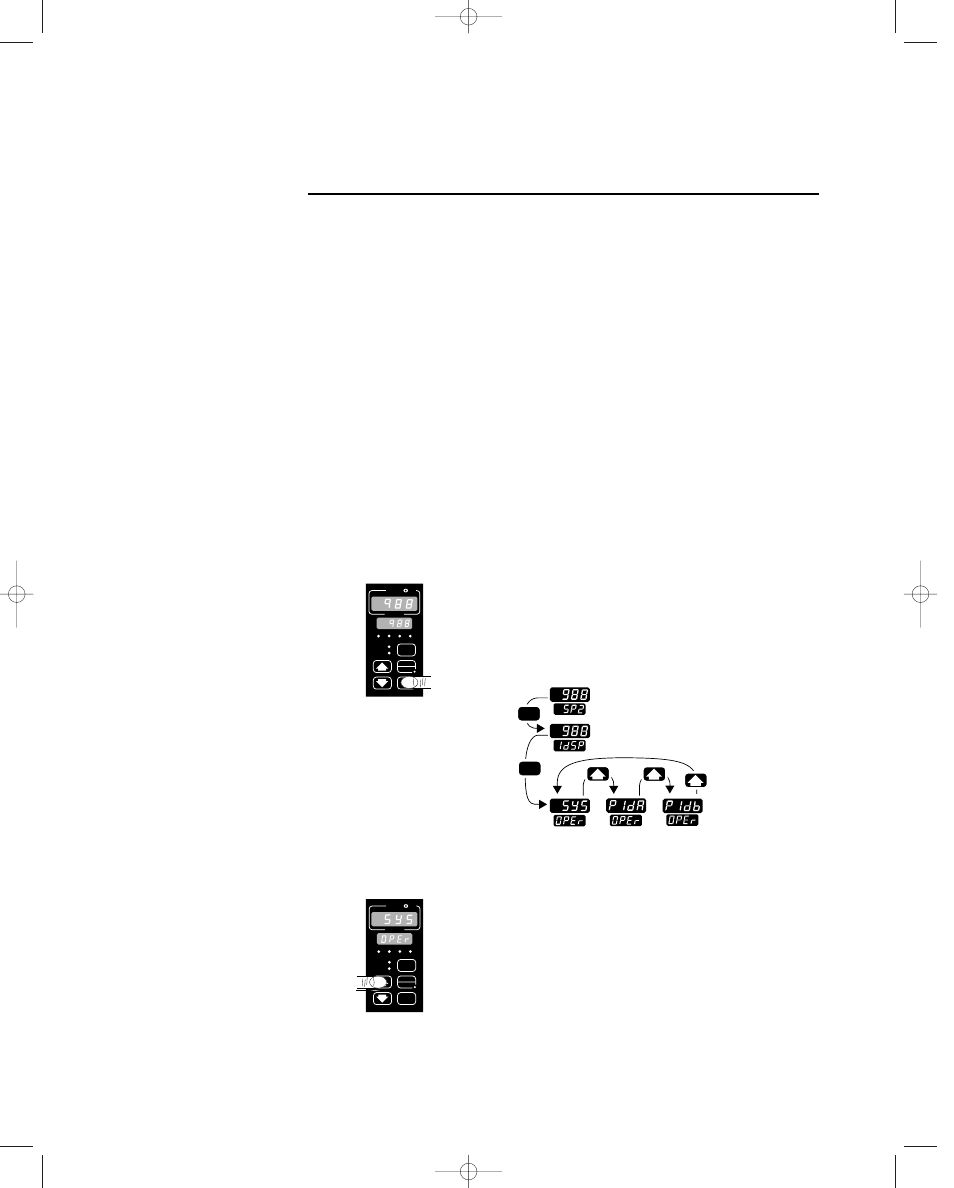

Figure 5.1 -
Accès aux menus
d’exploitation
Menu
Système
p. 5.2
Menu
PID A
p. 5.9
Menu
PID B
p. 5.9
Point de consigne 2
MODE
MODE
Point de consigne de repli
❶ À partir du séquenceur d’affichage, appuyez sur la
touche Mode µ pour accéder à l’invite [`SP2] (point
de consigne 2), [IdSP] (point de consigne de repli) ou
au menu d’exploitation [OPEr].
❷ Appuyez sur la touche Mode µ pour aller au delà
des invites [`SP2] (point de consigne 2) ou [IdSP]
(point de consigne de repli), si elles apparaissent (voir
les informations sur les invites). À l’invite du menu
d’exploitation [OPEr], appuyez sur la touche de
montée > pour sélectionner un menu.
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT DISPLAY
SERIES 988
MODE
AUTO
MAN
REMARQUE :
appuyez sur la touche
Display
∂ pour
revenir au séquenceur
d’affichage à partir de
n’importe quel point
de n’importe quel
menu
Menus d’exploitation, Chapitre 5 WATLOW, Serie 988
5.1
