Réglage, Chapitre 7 WATLOW, Serie 988
7.1
Auto-réglage (chauffage et/ou refroidissement)
La Serie 988 peut définir automatiquement les paramètres PID en fonction
des caractéristiques de votre système thermique.
Les modèles dotés du logiciel standard (98_ A -_ _ _ _-_ _ _ _) comportent
un groupe de paramètres PID. Ceux équipés d’un logiciel amélioré (98_ B -
_ _ _ _-_ _ _ _) et sur lequel [AlgO] est réglé sur [Pid2] (menu global)
disposent de deux groupes de paramètres PID, PID A et PID B. L’auto-
réglage ne pourra se faire qu’avec un seul groupe PID à la fois. Pour toute
information sur le réglage d’un système en cascade, voir le chapitre 9.
Avant de démarrer la séquence d’auto-réglage, assurez-vous que le
paramètre [AtSP], situé dans le menu global, est réglé convenablement.
Ceci permet à l’utilisateur de fixer le point de consigne du réglage à un
certain pourcentage du point de consigne de régulation. Voir le chapitre 4
pour de plus amples informations sur ce paramètre. La figure ci-dessous
utilise le réglage implicite de 90 % pour définir l’auto-réglage process.
Dès que la séquence d’auto-réglage démarre, la bande proportionnelle des
sorties 1 et 2 est réduite à 0 et le régulateur passe en mode de régulation
marche/arrêt au pourcentage du point de consigne défini par le paramètre
[AtSP]. Le point de consigne affiché reste inchangé.
200 °
Température
point de
consigne
100 °
process
180 °
début de
l’auto-réglage
fin de
l’auto-réglage
90 % du point
de consigne
( valeur implicite de [AtSP] )
Auto-réglage à un point de consigne de 200˚ F
Durée

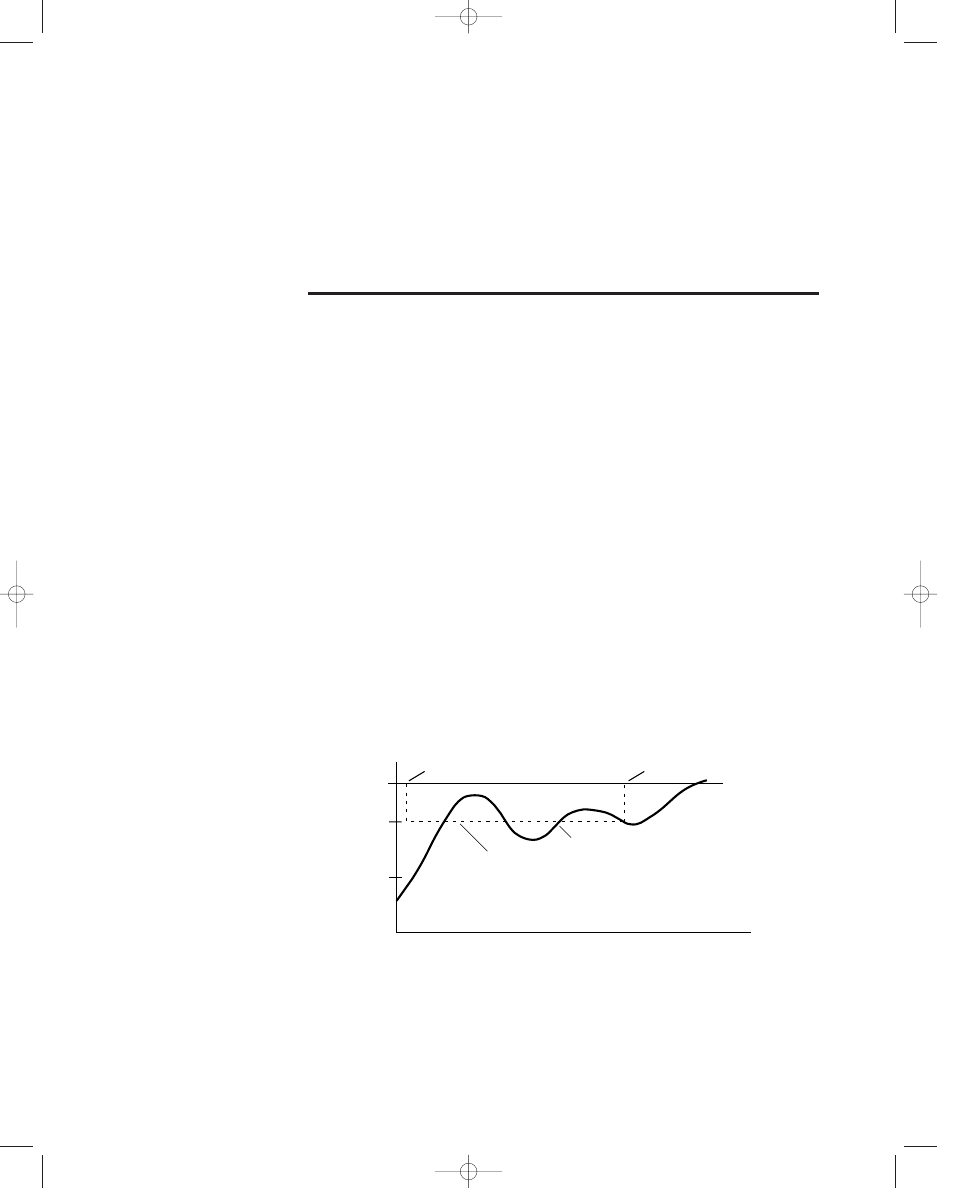

Figure 7.1 -
Exemple d’auto-réglage
REMARQUE :
Le manuel Tuning of
Industrial Control
Systems de Armando
B. Corripio, publié par
la Instrument Society
of America est une
référence utile en la
matière.
Chapitre 7 Réglage, fonctionnement
manuel, alarmes et codes d’erreur
C
