Installation et câblage, Chapitre 2 WATLOW, Serie 988
2.1
Chapitre 2 Installation et câblage
Découpe du
panneau
Épaisseur
maximale du
panneau
9,65 mm
(0,38 po)
92 mm + 0,8
(3,62 po + 0,03-0,00)
45 mm + 0,6
(1,77 po + 0,02-0,00)
102 mm
(4,03 po)
55 mm
(2,18 po)
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT
DISPLAY
SERIES 988
MODE
AUTO
MAN
102 mm
(4,03 po)
55 mm
(2,18 po)
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT
MODE
SERIES 989
DSPY
AUTO
MAN

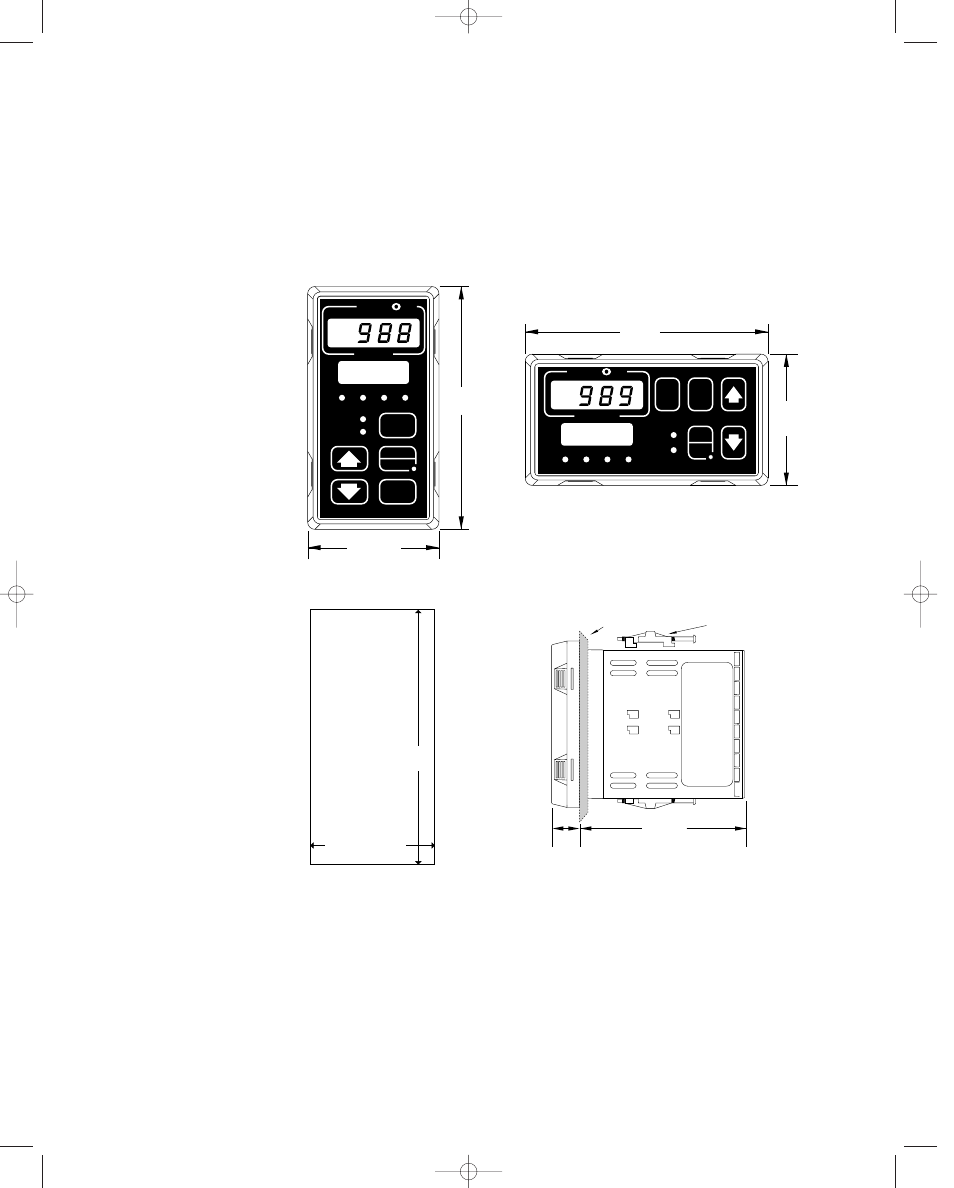

Figure 2.1 -
Dimensions des
modèles 988 et 989
Panneau Support de
montage réglable
103 mm
(4,06 po)
17 mm
(0,68 po)
REMARQUE :
les supports de
montage réglables
peuvent être installés
latéralement.
REMARQUE :
espacez les découpes
de panneau d’au
moins 42,2 mm (1,66
po).
REMARQUE :
les orifices peuvent
être découpés dans le
panneau à l’aide d’un
kit hydraulique
Greenlee 48x96, n
° de
réf. 60068 (poinçon n °
60069, matrice n °
60070).
