ART.
NO.
Descripción
NO.
REQ. 82000 OMP 83050 OMP 83000 OMP 81075 OHP 81100 OHP 81000 OHP F83050 OLP F83000 OLP
1 Ensamblaje del eje giratoria 1 S602033 S602026 S602026 S602110 S602110 S602110 S602026-2 S602026-2
2 5/16-18 x 1/2” tornillo 9 * * * * * * * *
3 Brazo Guía 2 261299 261299 261299 261299 261299 261299 261299 261299
4 Ens. de Resorte y Caja 1 S600653-2 S600653-1 S600653-1 S600645-2 S600645-2 S600645-2 S600645-1 S600645-1
5 Perno en U 1 3-117440 5-117440 5-117440 3-117440 3-117440 3-117440 5-117440 5-117440
6 Tuerca de Sujeción 5/16-18 8 * * * * * * * *
7 Ens. de Abrazadera de Rodillo 1 S600642 S600642 S600642 S600642 S600642 S600642 S600642 S600642
9 1/4-20 Tuerca de Sujeción 2 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1
10 Ens. de Manguera 1 None 601037-50 None 23-260044 22-260044 None 600160-2 None
11 Ens. de Paragolpes de Manguera 1 None A3-HR1004-3 None A1-HR1004-3 2-HR1004-3 None A3-HR1004-3 None
12 3/8-16 x 5/8” tornillo 9 * * * * * * * *
13 1 3/8” Aro de Resorte 2 * * * * * * * *
14 Brida con Cojinete y Ensamb-
laje Nut-Sert
1 S600651 S600651 S600651 S600651 S600651 S600651 S600651 S600651
15 Trinquete, Pieza Fundida 1 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2
16 Ens. de polea Acanalada 1 600649 600649 600649 600649 600649 600649 600649 600649
17 Ensamblaje de Base y Vertical 1 600641 600641 600641 600641 600641 600641 600641 600641
18 Ens. de Abrazadera de Mon-
taje de Aldaba
1 261303 261303 261303 261303 261303 261303 261303 261303
19 Ens.de Retén y Abrazadera de
Montaje de Aldaba
1 S600643 S600643 S600643 S600643 S600643 S600643 S600643 S600643
20 Resorte de Aldaba 1 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067
21 Ens. de Retén de Aldaba 1 S600018 S600018 S600018 S600018 S600018 S600018 S600018 S600018
22 Ens. de Cojinete y Brida 1 S600644 S600644 S600644 S600644 S600644 S600644 S600644 S600644
23 Tuerca Hexagonal ½-20 x 5/8” 1 * * * * * * * *
24 Hexagonal 5/16-18 x 1/2” Tornillo 2 * * * * * * * *
25 Tapón de tuberia 1 * * * * * * * *
26 10-32 tornillo de hombro 1 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2
27 10-32 tuerca Nyloc 1 * * * * * * * *
*Se incluye en el kit de componentes número 600654

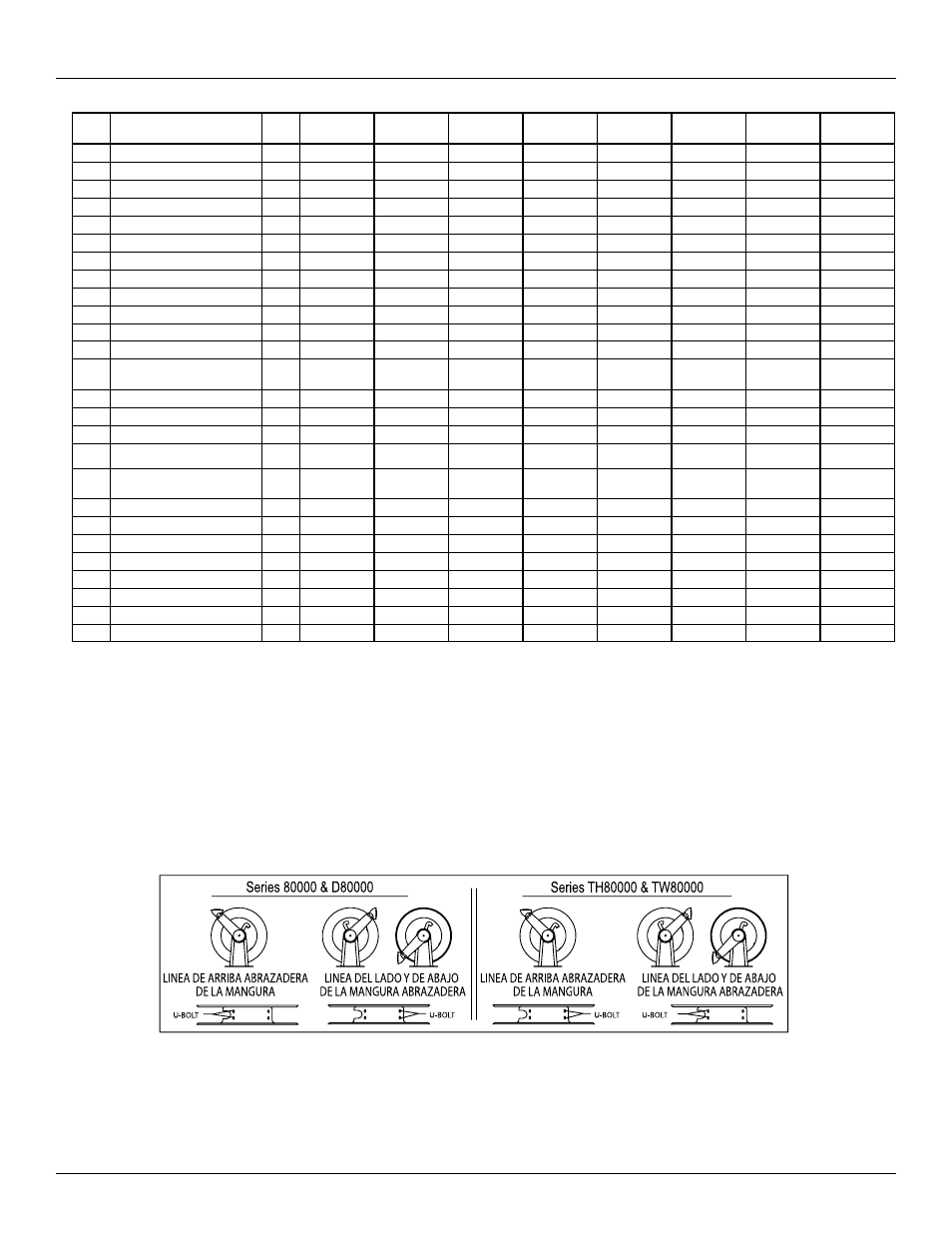

Figura A
Series 80000 Carreteles para Mangueras
