Series 80000 Enrouleurs de Tuyau
www.reelcraft.com Page 11

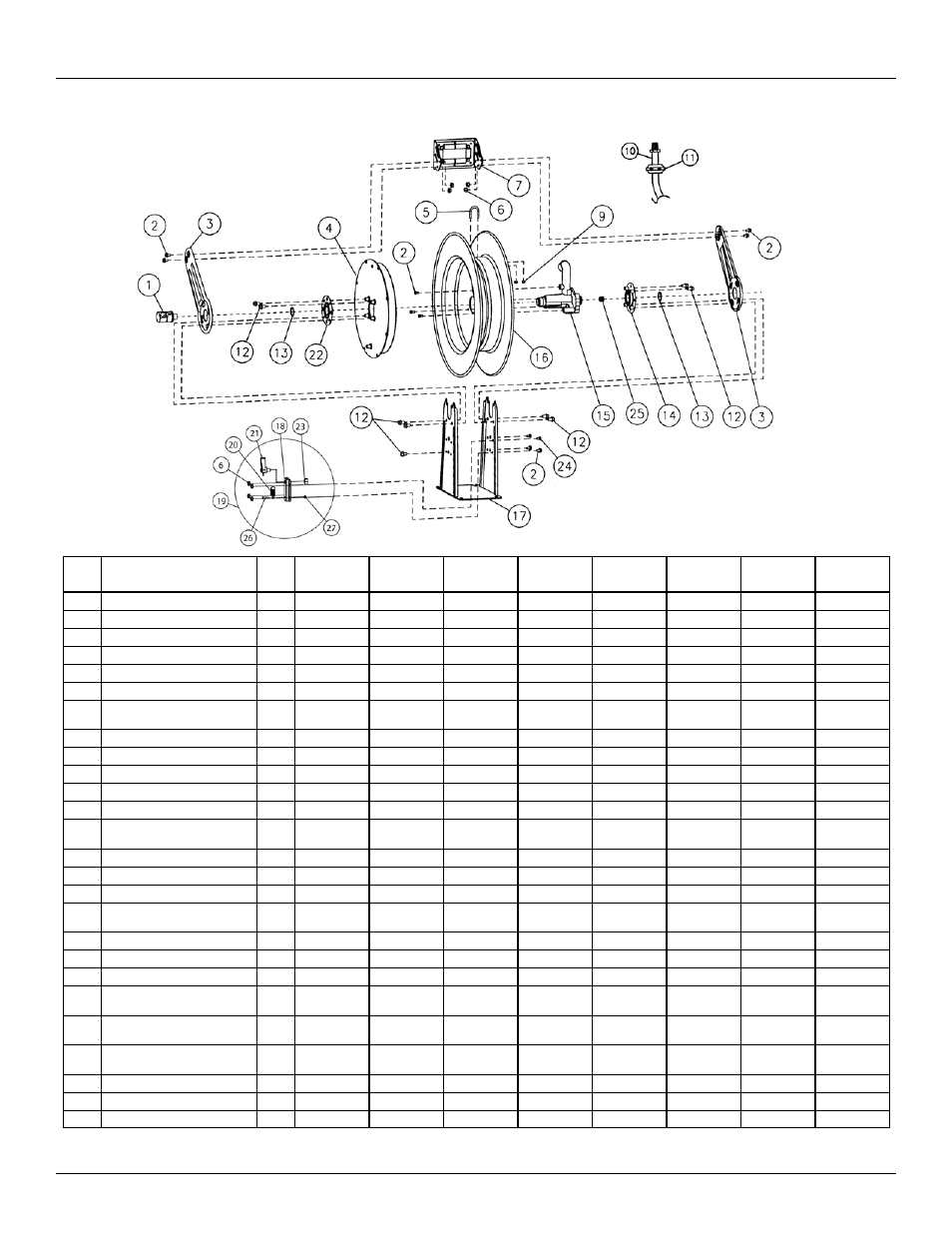

ART
N°.
DÉSCRIPTION
N°
REQ. 81100 OLP 81000 OLP 82075 OLP 82100 OLP 82000 OLP 83050 OLP 83000 OLP 82075 OMP
1 Assemblage du pivot 1 600888 600888 600888 600888 600888 S602026 S602026 S602033
2 Vis de 5/16-18 x 1/2 pouce 9 * * * * * * * *
3 Bras de guidage 2 261299 261299 261299 261299 261299 261299 261299 261299
4 Ass. du ress. et du boît 1 S600645-2 S600645-2 S600645-3 S600645-2 S600645-2 S600645-1 S600645-1 S600653-2
5 Etrier de serrage 1 3-117440 3-117440 3-117440 3-117440 3-117440 5-117440 5-117440 3-117440
6 Contre-écrou de 5/16-18 pouce 8 * * * * * * * *
7
Assemblage du support à
molette
1 S600642 S600642 S600642 S600642 S600642 S600642 S600642 S600642
9 Contre-écrou de 1/4-20 pouce 2 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1
10 Assemblage du tuyau 1 601015-100 None 601035-75 601035-100 None 601034-50 None 601036-75
11 Assemblage du butoir de tuyau 1 A1-HR1004-3 None A2-HR1004-3 A2-HR1004-3 None A3-HR1004-3 None A2-HR1004-3
12 Vis de 3/8-16 x 5/8 pouce 9 * * * * * * * *
13 Circlip de 1 3/8 pouce 2 * * * * * * * *
14 Assemblage de l’embase avec
roulement et Nut-Sert
1 S600651 S600651 S600651 S600651 S600651 S600651 S600651 S600651
15 Rochet, fondu 1 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2 261306-2
16 Assemblage de poulie 1 600649 600649 600649 600649 600649 600649 600649 600649
17 Ass. de la base et du montantl 1 600641 600641 600641 600641 600641 600641 600641 600641
18 Assemblage du support de
montage du loquet
1 261303 261303 261303 261303 261303 261303 261303 261303
19 Cliquet de verrou et support 1 S600643 S600643 S600643 S600643 S600643 S600643 S600643 S600643
20 Ressort de loquet 1 S260067 S260067 S260067 S260067 S260067 S260067 S260067 S260067
21 Assemblage de cliquet 1 600018 600018 600018 600018 600018 600018 600018 600018
22 Assemblage du roulement et
de l’embase
1 S600644 S600644 S600644 S600644 S600644 S600644 S600644 S600644
23 Ecrou hexagonal de 1/2-20 x
5/8 pouce
1 * * * * * * * *
24 Vis de 5/16-18 x 1/2 hexago-
nal pouce
2 * * * * * * * *
25 Bouchond’ étanchéité 1 * * * * * * * *
26 10-32 vis à épaulement 1 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2 S393-2
27 10-32 Écrou Nyloc 1 * * * * * * * *
*Compris dans le kit de pièces détachées N° 600654
