www.reelcraft.com

ART

N°.

DÉSCRIPTION

REQ. 82000 OMP 83050 OMP 83000 OMP 81075 OHP 81100 OHP 81000 OHP F83050 OLP F83000 OLP

1

Assemblage du pivot

1

S602033

S602026

S602026

S602110

S602110

S602110

S602026-2

S602026-2

2

Vis de 5/16-18 x 1/2 pouce

9

*

*

*

*

*

*

*

*

3

Bras de guidage

2

261299

261299

261299

261299

261299

261299

261299

261299

4

Ass. du ress. et du boît

1

S600653-2

S600653-1

S600653-1

S600645-2

S600645-2

S600645-2

S600645-1

S600645-1

5

Etrier de serrage

1

3-117440

5-117440

5-117440

3-117440

3-117440

3-117440

5-117440

5-117440

6

Contre-écrou de 5/16-18 pouce

8

*

*

*

*

*

*

*

*

7

Assemblage du support à

molette

1

S600642

S600642

S600642

S600642

S600642

S600642

S600642

S600642

9

Contre-écrou de 1/4-20 pouce

2

261650-1

261650-1

261650-1

261650-1

261650-1

261650-1

261650-1

261650-1

10 Assemblage du tuyau

1

None

601037-50

None

23-260044

22-260044

None

600160-2

None

11 Assemblage du butoir de tuyau

1

None

A3-HR1004-3

None

A1-HR1004-3 2-HR1004-3

None

A3-HR1004-3

None

12 Vis de 3/8-16 x 5/8 pouce

9

*

*

*

*

*

*

*

*

13 Circlip de 1 3/8 pouce

2

*

*

*

*

*

*

*

*

14 Assemblage de l’embase avec

roulement et Nut-Sert

1

S600651

S600651

S600651

S600651

S600651

S600651

S600651

S600651

15 Rochet, fondu

1

261306-2

261306-2

261306-2

261306-2

261306-2

261306-2

261306-2

261306-2

16 Assemblage de poulie

1

600649

600649

600649

600649

600649

600649

600649

600649

17 Ass. de la base et du montantl

1

600641

600641

600641

600641

600641

600641

600641

600641

18 Assemblage du support de

montage du loquet

1

261303

261303

261303

261303

261303

261303

261303

261303

19 Cliquet de verrou et support

1

S600643

S600643

S600643

S600643

S600643

S600643

S600643

S600643

20 Ressort de loquet

1

S260067

S260067

S260067

S260067

S260067

S260067

S260067

S260067

21 Assemblage de cliquet

1

S600018

S600018

S600018

S600018

S600018

S600018

S600018

S600018

22 Assemblage du roulement et

de l’embase

1

S600644

S600644

S600644

S600644

S600644

S600644

S600644

S600644

23 Ecrou hexagonal de 1/2-20 x

5/8 pouce

1

*

*

*

*

*

*

*

*

24 Vis de 5/16-18 x 1/2 hexago-

nal pouce

2

*

*

*

*

*

*

*

*

25 Bouchond’ étanchéité

1

*

*

*

*

*

*

*

*

26 10-32 vis à épaulement

1

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

27 10-32 Écrou Nyloc

1

*

*

*

*

*

*

*

*

*Compris dans le kit de pièces détachées N° 600654

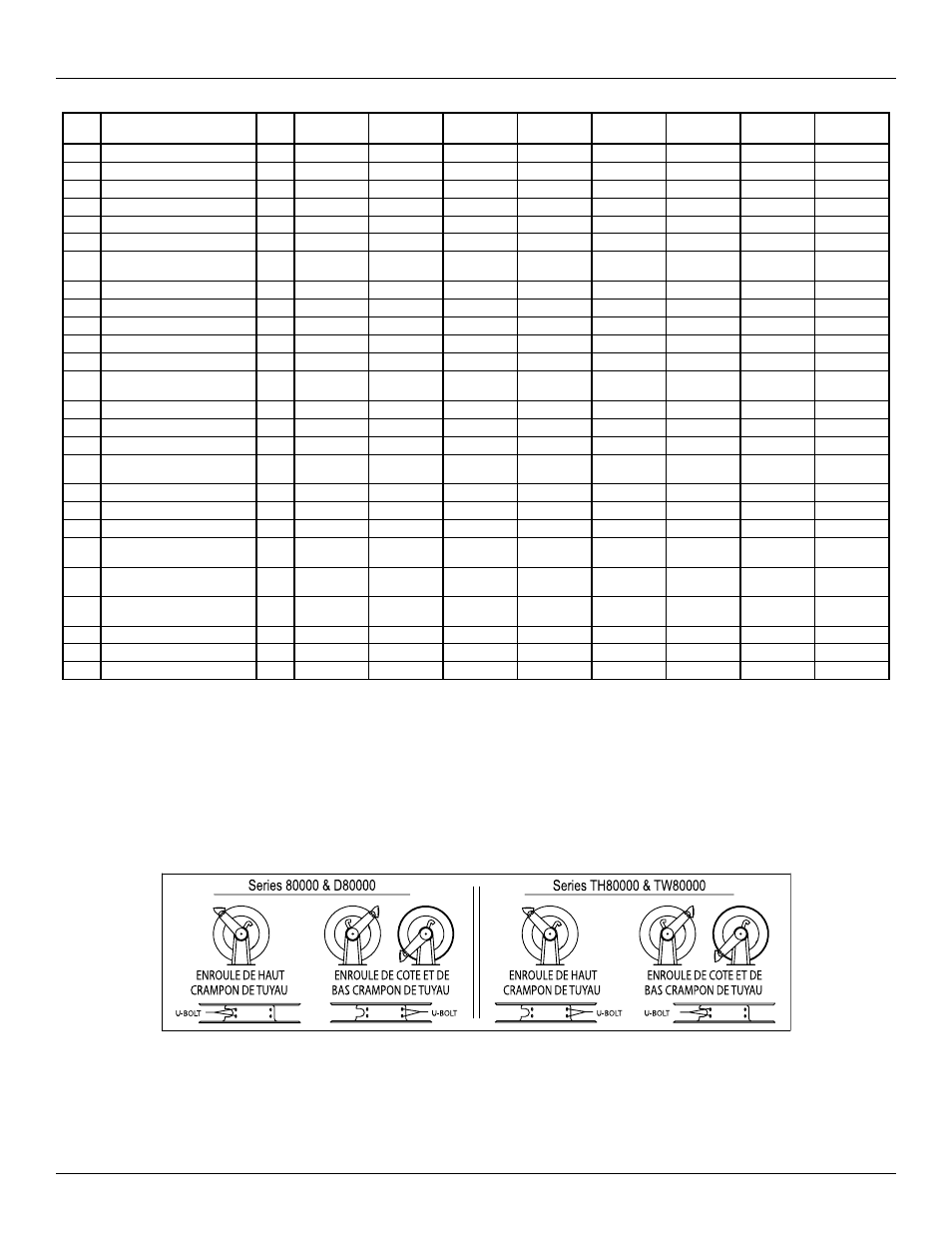

Figure A

Series 80000 Enrouleurs de Tuyau
