16

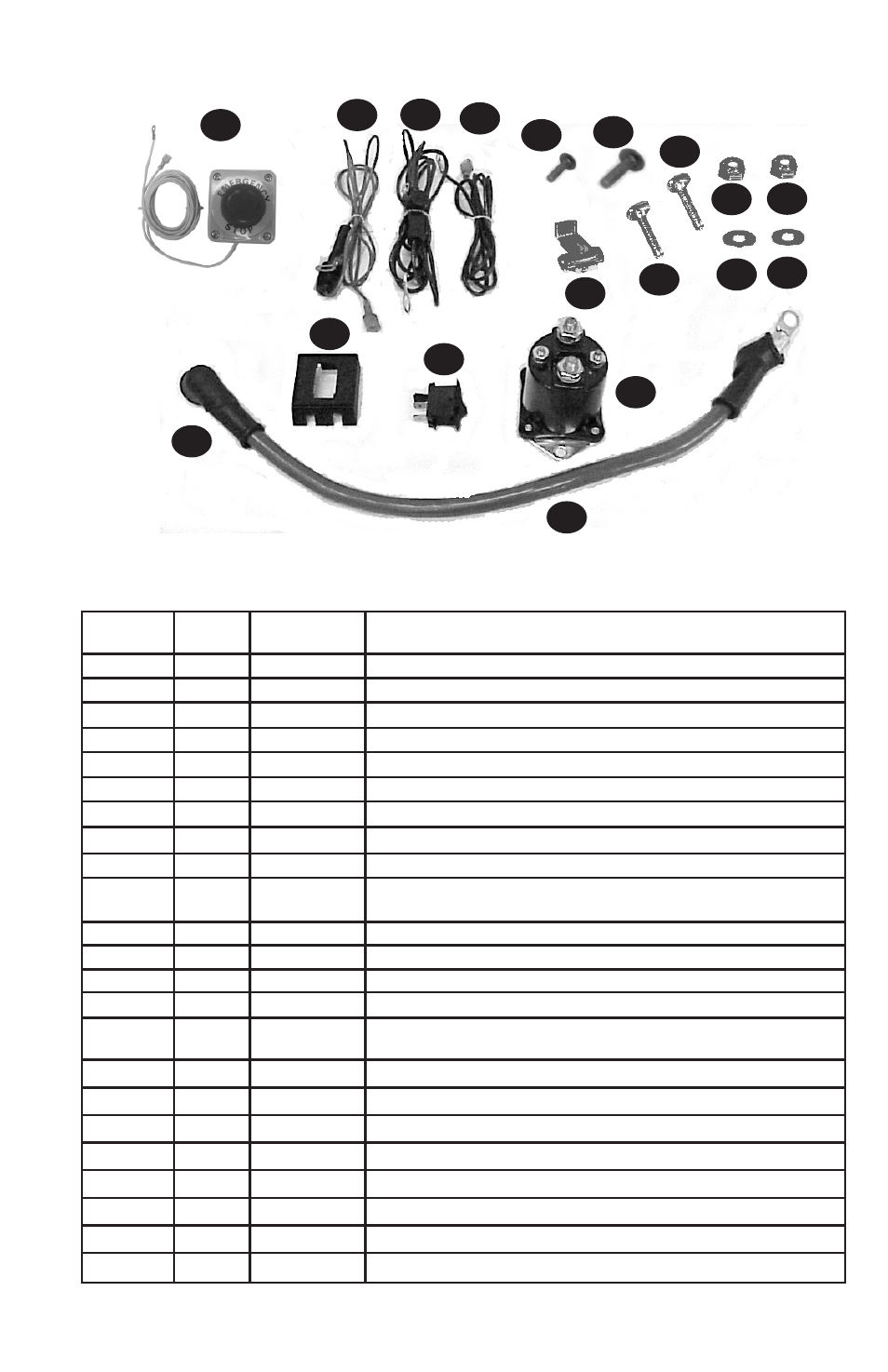

Lista de piezas
1a
1c
1b
1d
2e 2f
2a
2d
2c
2b
1e
3
5
4
2k
2j
2h
6
NÚM. DE
ELEMENTO
CANTIDAD NÚM. DE PIEZA DESCRIPCIÓN
1 1 256138 KIT DE CABLEADO:
1A 1 CABLE ROJO DE 1,21 M CON SOPORTE DE FUSIBLES INTEGRADO
1B 1 CABLE NEGRO DE 1,21 M
1C 1 CABLE NEGRO DE 1,83 M
1D 1 CABLE ROJO DE 0,5 M
1E 1 MANGUITO
2 1 257542 JUEGO DE TORNILLERÍA:
2A 2 TUERCA - 1/4-20 NYLOK, METALIZADA DE CINC
2B 2 ARANDELA - 1/4", PLANA, METALIZADA DE CINC
2C 2
TORNILLO DE CASQUETE -1/4-20 X 1", CABEZA HEXAGONAL,
CLASE 5, METALIZADO DE CINC
2D 1 EMPALME DE HILO
2E 1 TORNILLO - Nº 6 X 3/8", CABEZA RANURADA
2F 2 TORNILLO - Nº 10 1/2", CABEZA RANURADA
2G 1 PRESILLAS
2H 2
TORNILLO - Nº 6-32 X 3/4", CABEZA HEXAGONAL, METALIZADO
DE CINC
2J 2 TUERCA - Nº 6-32, METALIZADA DE CINC
2K 2 ARANDELA - Nº 6, PLANA, METALIZADA DE CINC
3 1 440280 SOLENOIDE, 12 V
1 440282 SOLENOIDE, 24 V
4 1 440283 PANEL DE MONTAJE DEL CONMUTADOR
5 1 504026 CONMUTADOR BASCULANTE, 12 V
1 504027 CONMUTADOR BASCULANTE, 24 V
6 1 296692 INTERRUPTOR DE PARADA DE EMERGENCIA
