INSTALLATIONSANWEISUNGEN

FÜR

NOTSTOPPSCHALTER-SÄTZE

282067 (12 V) UND 282068 (24 V)

Vor Beginn der Installation:

WARNHINWEISE:

W

ÄHREND DER INSTALLATION DARAUF ACHTEN

,

DASS KEINE DRÄHTE STRAFF ÜBER EINE FLÄCHE

GESPANNT SIND

,

SODASS SIE BESCHÄDIGT WERDEN KÖNNTEN

. A

BISOLIERTE DRÄHTE KÖNNEN DAS

FAHRZEUG BESCHÄDIGEN UND BRÄNDE VERURSACHEN

.

F

ÜR VERBINDUNGEN ZWISCHEN MAGNETSPULE UND SCHALTER AUSSCHLIESSLICH DIE IN DIESEM

SATZ ENTHALTENEN DRÄHTE VERWENDEN

. K

EINE DRÄHTE ANDERER LÄNGE ODER STÄRKE

VERWENDEN

.

B

EI DER BESTIMMUNG DES ZUBEHÖRDRAHTS SICHERSTELLEN

,

DASS NICHT VERSEHENTLICH DER

AIRBAG

-

SCHALTKREIS DES FAHRZEUGS AUSGEWÄHLT WIRD

.

1. Zündung des Fahrzeugs ausschalten. Minuspolbatteriekabel (-) und Pluspolbatteriekabel (+) von

Batterie trennen.

2. Windenkupplung ausrücken.
3. Anbauposition für Magnetschalter bestimmen und markieren. Der Magnetschalter muss im Bereich

bis 46 cm von der Batterie angebaut werden. Sicherstellen, dass die Position ausreichend nahe bei
der Winde liegt, sodass die rote Windenstromleitung bis zum Magnetschalter reicht. Eine
Anbauposition wählen, die geschützt ist und trocken bleibt. Magnetschalter sollte auf einer ebenen
Oberfläche angebaut werden. (Hinweis zur Bestimmung der Anbauposition: die rote
Batterieklemme mit dem Pluspol (+) der Batterie und dem Klemmbolzen am Magnetschalter
verbinden und dann die Anbauposition bestimmen.
)

4. Unter dem Armaturenbrett des Fahrzeugs eine Position für den Schalter bestimmen und markieren.
5. Am Fahrzeug den Zubehördraht bestimmen, der nur angeschaltet ist, wenn die Zündung

EINGESCHALTET ist. Diesen Draht bei der Spleißung an den ROTEN Draht des Schalters verwenden.
Siehe obige Warnungen.

Anbau des Magnetschalters

1. An der ausgewählten Position zwei

8 mm Löcher im rechts
angegebenen Abstand bohren
(der Magnetschalter kann als
Schablone verwendet werden).

2. Zwei 1/4-20 Schrauben, Scheiben

und Muttern (Nr. 2a, 2b und 2c) zur
Befestigung des Magnetschalters
(Nr. 3) am Fahrzeug verwenden.

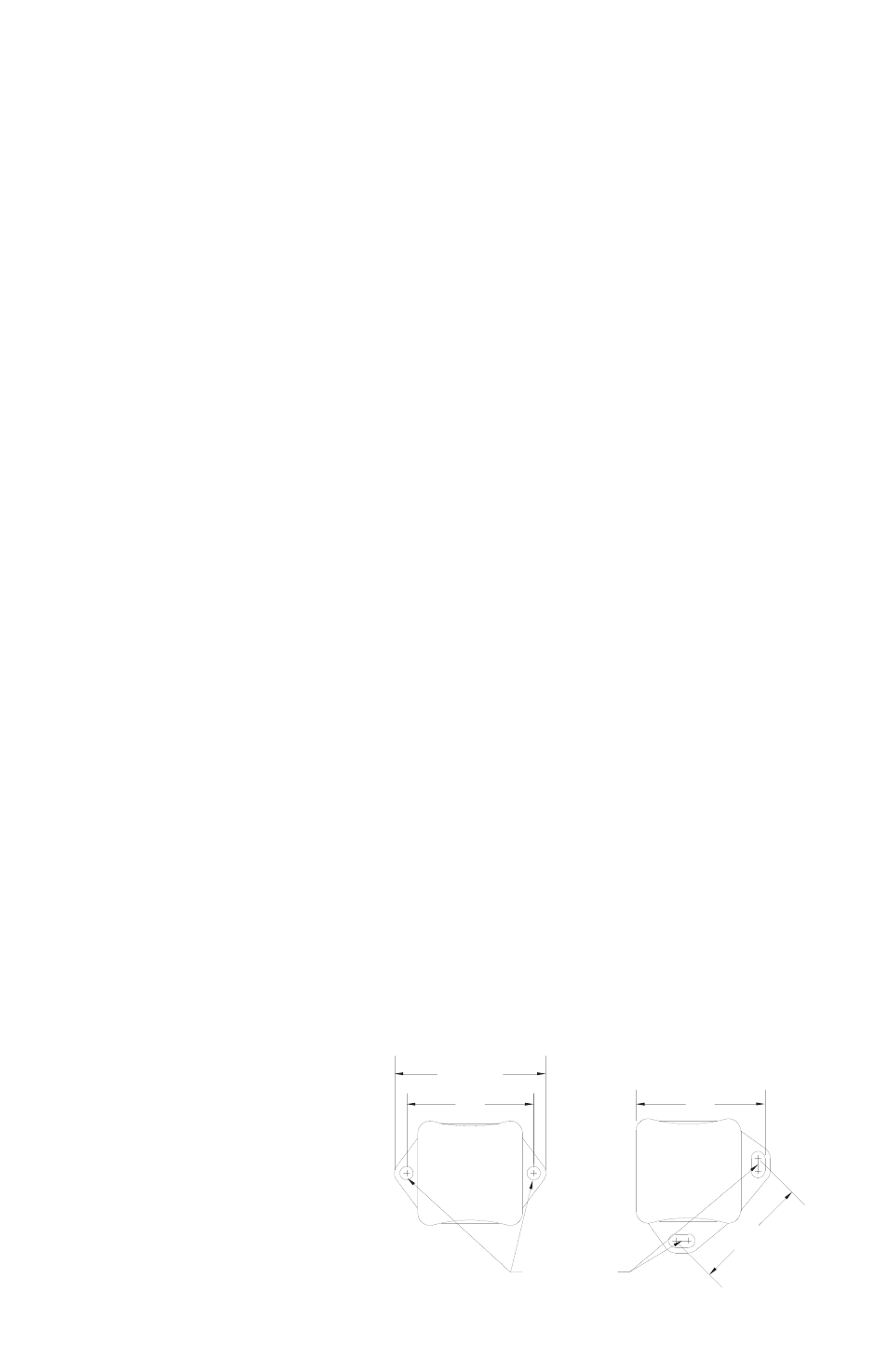

TER-MONTAGEMUSTER

3.140 MAX.

2.63

5/16 ZOLL DURCHM.

THRU (TYP. 2 STELLEN)

2.38

TER-MONTAGEMUSTER

2.52

79,7 mm

66,8 mm

64 mm

60,4 mm

12 V MAGNETSCHAL

24 V MAGNETSCHAL
