3
2
1
5 A
NEGRO (1b)
ROJO (1a)
AMARILLO *
EMPALME DE HILO
PUESTA A TIERRA
ROJO (AL SUMINISTRO
ELÉTRICO DEL
CABESTRANTE)
NEGRO (1c)
(PUESTA A TIERRA)
ROJO (1d)
AL ENCENDIDO
DEL VEHÍCULO
Prueba de la instalación
1. Colocar el interruptor de encendido del vehículo en la posición de encendido (ON).
2. Girar el botón rojo del interruptor de parada de emergencia hacia la derecha para verificar que
se restablece.
3. Colocar el conmutador basculante en la posición de encendido (ON). El conmutador debería iluminarse
cuando está encendido, lo que indica que se está suministrando alimentación eléctrica al cabestrante.
4. Con el embrague del cabestrante desengranado, confirmar que el cabestrante funciona adecuadamente.
5. Pulsar el botón de parada de emergencia hasta que quede trabado.
6. Confirmar que el cabestrante no funciona.
7. Girar el botón de parada de emergencia hacia la derecha para restablecer el interruptor.
8. Colocar el conmutador basculante en la posición de apagado (OFF). El conmutador no se encenderá
cuando esté apagado, lo que indica que el cabestrante no recibe suministro eléctrico alguno.
9. Confirmar que el cabestrante no funciona.

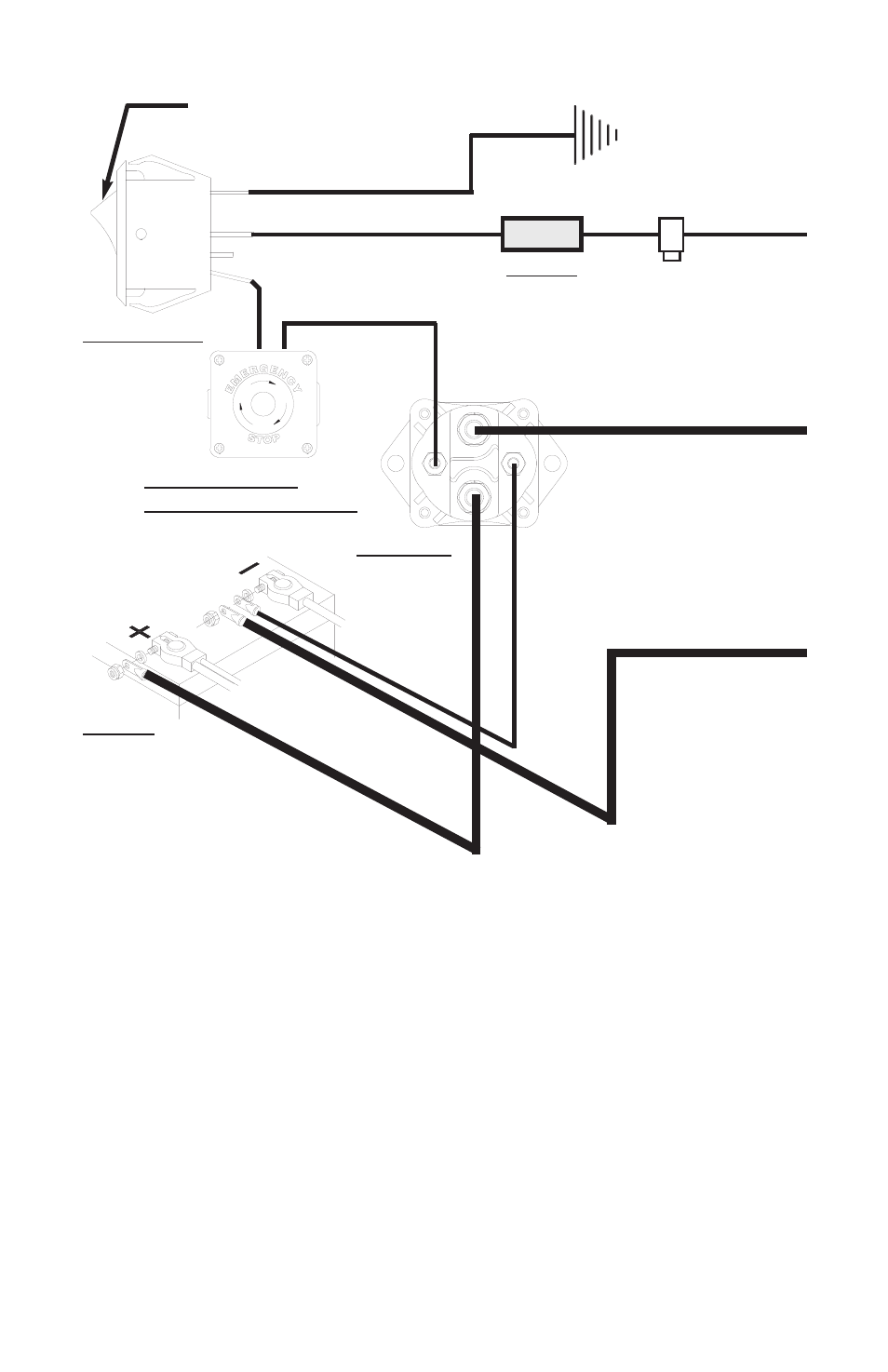

Si el cabestrante no funciona del modo descrito anteriormente, revisar el cableado según el esquema
suministrado más arriba. Comprobar y desconectar los cables negativo (-) y luego positivo (+) de la
batería antes de desconectar o conectar otros cables.
Si el cableado es correcto y el cabestrante no funciona, comprobar que el fusible de 5 amperios del
soporte de fusibles del cable rojo del conmutador esté en buen estado. Cambiarlo si fuese necesario.
NEGRO (DESDE
PUESTA A TIERRA
DEL CABESTRANTE)
FUSIBLE
CONMUTADOR
SOLENOIDE
BATERÍA
Conmutador basculante en la
posición de apagado (OFF)
INTERRUPTOR DE
PARADA DE EMERGENCIA
15
* Incluido con el interruptor
de parada de emergencia
AMARILLO *
