INSTRUCCIONES DE INSTALACIÓN
DE LOS
KIT DEL INTERRUPTOR
DE PARADA DE EMERGENCIA
NÚM. 282067 (12 V) y NÚM. 282068 (24 V)
Antes de iniciar la instalación
ADVERTENCIAS:
D
URANTE LA INSTALACIÓN
,
ASEGURARSE DE QUE LOS CABLES NO SE ROCEN CONTRA NINGUNA
SUPERFICIE QUE PUEDA DAÑARLOS
. L
OS CABLES CORTADOS PUEDEN PROVOCAR DAÑOS
AL VEHÍCULO Y PRODUCIR INCENDIOS
.
E
MPLEAR ÚNICAMENTE LOS CABLES SUMINISTRADOS EN ESTE KIT PARA CONECTAR EL SOLENOIDE
Y EL INTERRUPTOR
. N
O SUSTITUIR LOS CABLES POR OTROS DE UNA LONGITUD O CALIBRE
DIFERENTES
.
A
SEGURARSE DE QUE NO SE UTILIZA EL CIRCUITO DEL AIRBAG DEL VEHÍCULO AL SELECCIONAR
EL CABLE DE ACCESORIOS
.
1. Quitar el contacto del vehículo. Desconectar los cables negativo (-) y positivo (+) de la batería.
2. Desengranar el embrague del cabestrante.
3. Localizar y marcar la posición de montaje del solenoide. Recuerde que el solenoide debe estar
situado a una distancia inferior a 46 cm de la batería. Asegurarse de que está colocado lo
suficientemente cerca del cabestrante de modo que el cable rojo de alimentación del cabestrante
llegue al solenoide. Elegir una posición de montaje que esté seca y protegida en todo momento.
El solenoide debe montarse sobre una superficie plana. (Sugerencia: otra posibilidad sería
conectar el cable rojo de la batería al borne positivo (+) de la batería y al terminal del solenoide y,
luego, localizar la posición de montaje.)
4. Localizar y marcar una posición para el interruptor debajo del tablero de instrumentos del vehículo.
5. Localizar el cable de accesorios del vehículo que únicamente recibe alimentación cuando el
encendido está activado (en la posición ON). Usar este cable cuando se realice el empalme con el
cable ROJO del interruptor. Observar las advertencias anteriores.
Instalación del solenoide
1. Perforar (2) orificios de 8 mm en la
posición seleccionada, separados
como se indica a la derecha, o bien
usar el solenoide como guía.
2. Usar (2) tornillos 1/4-20, arandelas
y tuercas (elementos núm. 2a, 2b y
2c) para fijar el solenoide (elemento
núm. 3) al vehículo.
79,7 mm
66,8 mm 64 mm
60,4 mm

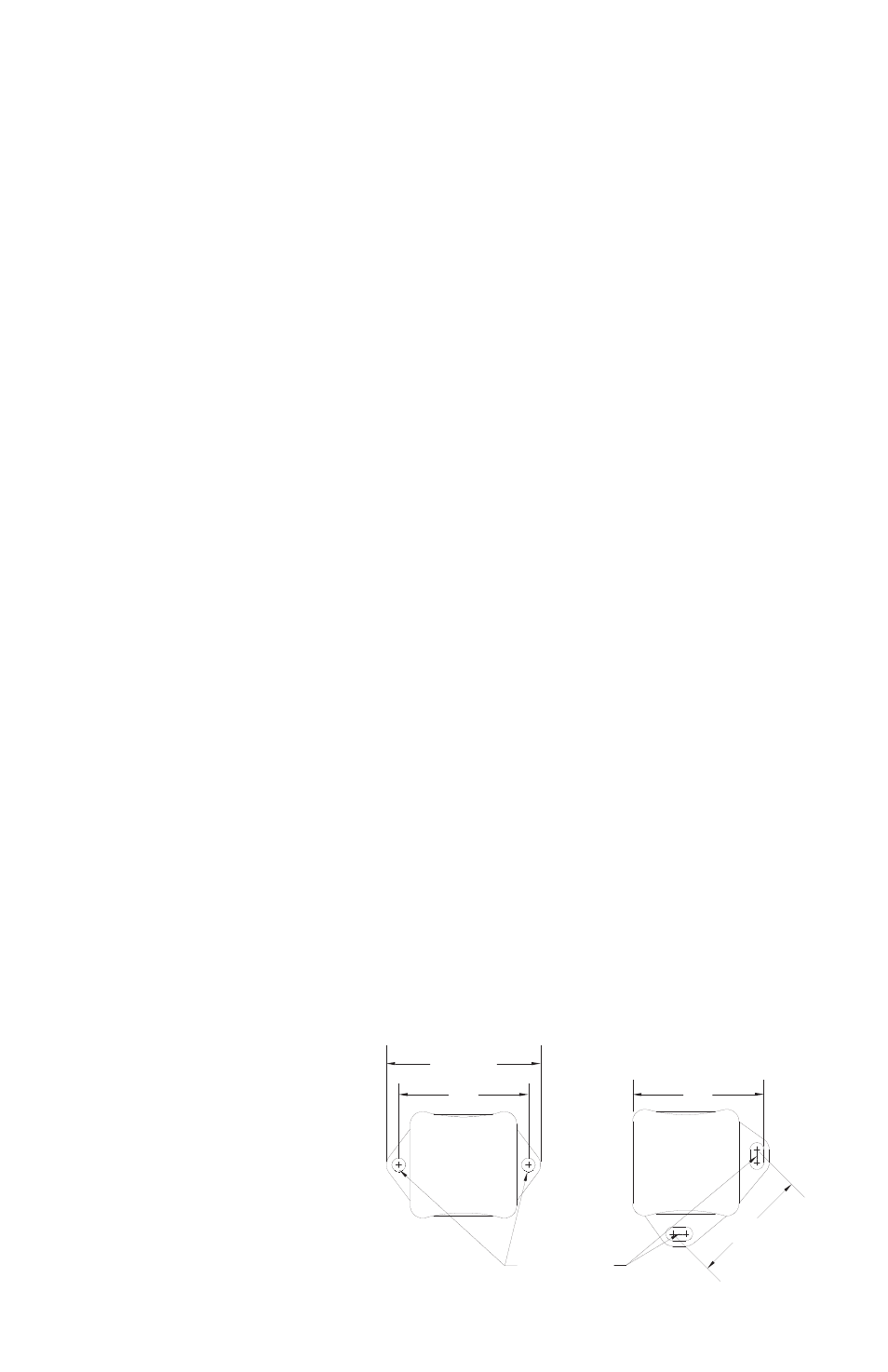

CONFIGURACIÓN DE MONTAJE
DEL SOLENOIDE DE 24 V
DE DIÁMETRO
CONFIGURACIÓN DE MONTAJE
3.140 MAX.
2.63
ORIFICIO DE 8 mm
(NORMALMENTE EN 2 LUGARES)
2.38
DEL SOLENOIDE DE 12 V
2.52
