AVR300
D-12
AVR300
D-13
D
e
u
ts
c
h

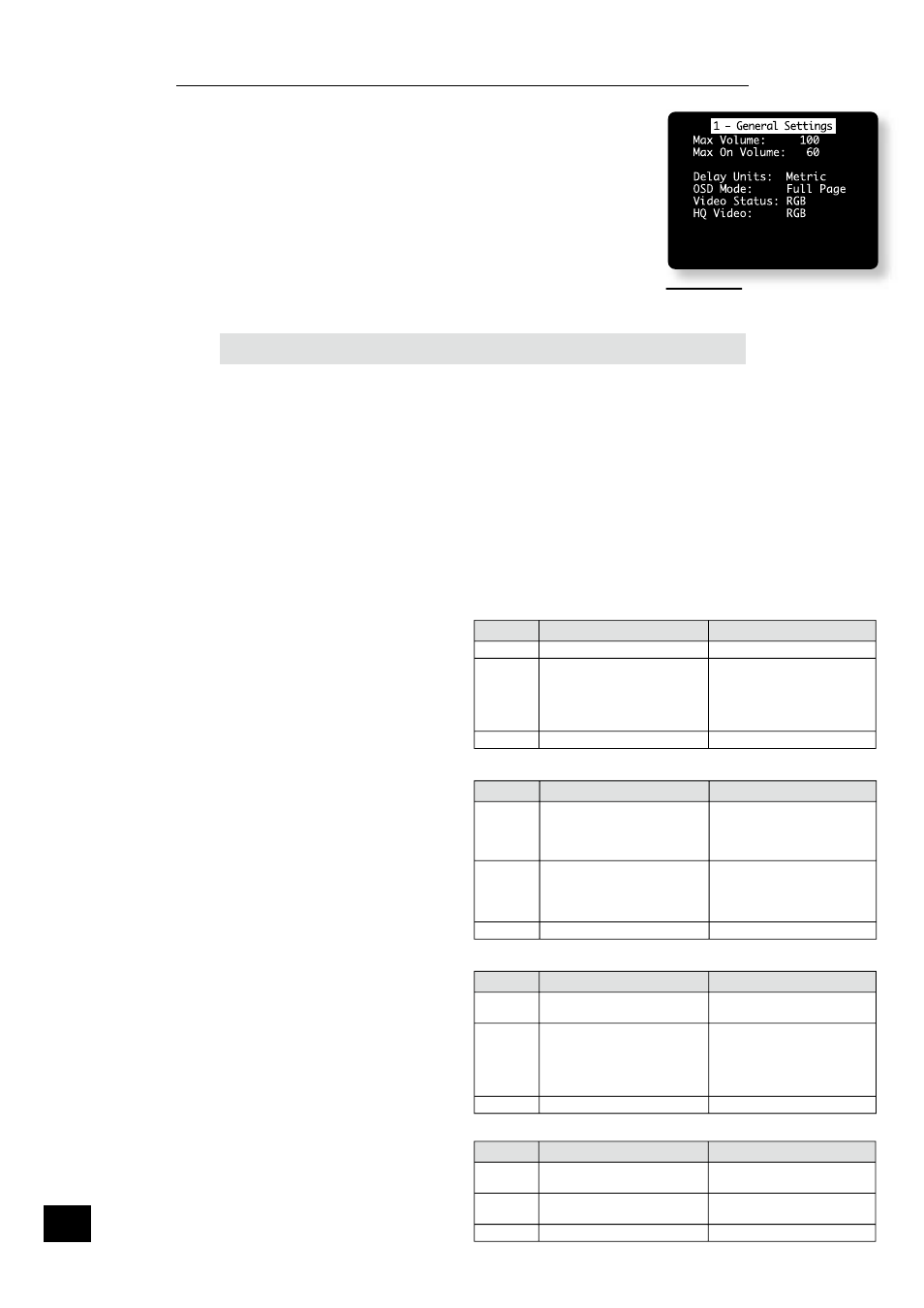

Set-up-Menüs – Basic
1 – General Settings (Allgemeine Einstellungen):
Max Volume (Maximale Lautstärke): Diese Option legt die höchste Lautstärke fest,
die eingestellt werden kann. Diese Funktion ist beispielsweise nützlich, um zu
verhindern, dass leistungsschwächere Lautsprecher versehentlich überlastet
werden.
Max On Volume (Maximale Lautstärke beim Einschalten): Begrenzt die maximale
Lautstärke des Systems beim Einschalten. Diese Lautstärke wird beim
Einschalten des Systems eingestellt, wenn vor dem Ausschalten eine höhere
Lautstärke eingestellt war.
Delay units (Verzögerungseinheit): Hier legen Sie fest, in welcher Einheit der
Abstand zur Hörposition für die Verzögerungseinstellungen der Lautsprecher in
den Surround-Modi angegeben wird: „Time” (Zeit), „Imperial” (Britisch) oder
„Metric” (Metrisch). Geben Sie die Verzögerung für jeden Kanal in Millisekunden
ein oder wählen Sie zwischen „Imperial” und „Metric”, um die zeitliche Verzögerung automatisch
berechnen zu lassen. Die Verzögerung wird bei „Imperial” in Schritten von einem Fuß (ca. 30,5
cm) und bei „Metric” in Schritten von 10 cm angegeben.
Wenn Sie die Einheiten ändern, werden alle Entfernungen bzw. Zeiten auf Null zurückgesetzt.
Sie sollten die Einheit daher festlegen, bevor Sie die Verzögerung einstellen.
OSD Mode (OSD-Modus): Hier können Sie die Darstellung der Bildschirmanzeige (OSD) festlegen.
n MIXED (gemischt): Das OSD wird in das aktuelle Videobild eingeblendet.
n FULL PAGE (Vollseite): Das OSD wird in Weiß auf einem schwarzen Hintergrund eingeblendet.
Bei Videosignalen mit einer höheren Synchronisationsrate als der Standard-Interlaced-Rate
(d. h. progressive Abtastung, bildskaliertes Video oder HDTV) wechselt das OSD automatisch
in den Modus „Full Page” mit schwarzem Hintergrund, um den Zugriff auf die Menüs zu
ermöglichen. Eingeblendete Anzeigen (z. B. Lautstärkebalken, gewählte Quelle usw.) werden
deaktiviert.
Video Status (Videostatus): Diese Option wird für SCART-Verbindungen genutzt, kann aber auch
evtl. für andere Zwecke genutzt werden. Sie können eine SCART-Verbindung zwischen dem
AVR300 und dem Fernseher herstellen, obwohl der AVR300 nicht mit einem SCART-Anschluss
ausgestattet ist. Eine Pinbelegung für ein für diesen Zweck geeignetes SCART-Kabel ist auf
Seite 29 zu sehen. Wir empfehlen die „SQART”-Kabel des Herstellers QED (www.qed.co.uk). Im
Fachhandel erhalten Sie weitere Informationen.
Diese Einstellung steuert die beiden Video-
Trigger
fl und fm an der Geräterückseite
und wird genutzt, um dem AVR300
mitzuteilen, welche Art der Videoverbindung
zwischen dem Gerät und dem Fernseher
besteht, damit der AVR300 die Steuerzeilen
für SCART-Verbindungen korrekt einstellen
kann. Wenn Sie die Video-Trigger oder eine
SCART-Verbindung nicht nutzen, ist es egal,
welcher Wert hier eingestellt ist.
Diese Option hat vier Einstellungen:
COMPOSITE , S-VIDEO , RGB und SCRN CTRL .
COMPOSITE: Dieser Modus wird genutzt,
um dem Fernseher mitzuteilen, dass ein
Composite-Video-Signal gesendet wird. Er
nutzt den Trigger mit der Bezeichnung „
1/
RGB ” fl , der mit dem RGB-SCART-Eingang
des Fernsehers verbunden werden sollte
(siehe Abbildung). Wählen Sie diese Option,
wenn Sie den Composite-Video-Ausgang
des AVR3000 verwenden. Der Trigger „
2/S-
VIDEO ” ist in diesem Modus nicht aktiv.
S-VIDEO : Dieser Modus wird genutzt,
um dem Fernseher mitzuteilen, dass ein
S-Video-Signal gesendet wird. Er nutzt
den Trigger mit der Bezeichnung „
2/S-
VIDEO ” (siehe Abbildung). Wählen Sie diese
Option, wenn Sie den S-Video-Ausgang des
AVR3000 verwenden.
Beachten Sie, dass Sie, wenn Sie diese
Option wählen, am Fernseher den Anschluss
mit der Bezeichnung „S-video SCART” (oder
ähnlich) verwenden müssen, da nicht alle
SCART-Anschlüsse auf S-Video ausgelegt
sind.
Der Trigger „ 1/RGB ” ist in diesem Modus
nicht aktiv.
RGB (RVB) : Dieser Modus wird genutzt,
um dem Fernseher mitzuteilen, dass ein
RGB-Video-Signal gesendet wird. Er nutzt
den Trigger mit der Bezeichnung „
1/RGB” fl
(siehe Abbildung).
Wählen Sie diese Option, wenn Sie den RGB-
Ausgang des AVR3000 verwenden.
1/RGB -Trigger-Ausgang ( COMPOSITE ausgewählt):
Anschluss Funktion Spannung
Spitze Auswahl RGB-Modus 0 V
Ring RGB-/Composite SCART-
Eingangsauswahl (CVBS-
Status)
Seitenverhältnis 4:3/16:9 Videosignal liegt an,
Seitenverhältnis 4:3 = 12 V
Videosignal liegt an,
Seitenverhältnis 16:9 = 6 V
Kein Videosignal = 0 V
Masse Masse 0 V
2/S-VIDEO -Trigger-Ausgang ( S-VIDEO ausgewählt):
Anschluss Funktion Spannung
Spitze Videoquellen-Trigger Beliebige Videoquelle
ausgewählt = 12 V
Keine Videoquelle
ausgewählt = 0 V
Ring S-Video SCART-
Eingangsauswahl (CVBS-
Status)
Seitenverhältnis 4:3/16:9 Seitenverhältnis 4:3 = 12 V
Seitenverhältnis 16:9 = 6 V
Kein Videosignal = 0 V
Masse Erde 0 V
1/RGB -Trigger-Ausgang ( RGB ausgewählt):
Anschluss Funktion Spannung
Spitze Auswahl RGB-Modus RGB-Video = 1V
(Belastung 75 Ω)
Ring RGB-/Composite SCART-
Eingangsauswahl (CVBS-
Status)
Seitenverhältnis 4:3/16:9 Videosignal liegt an,
Seitenverhältnis 4:3 = 12 V
Videosignal liegt an,
Seitenverhältnis 16:9 = 6 V
Kein Videosignal = 0 V
Masse Erde 0 V
1/RGB - und 2/S-VIDEO -Trigger-Ausgänge ( SCRN CTRL ausgewählt):
Anschluss Funktion Spannung
Spitze Hauptzone an Trigger Hauptzone ein = 12 V
Hauptzone aus = 0 V
Ring Hauptzone an Trigger Hauptzone ein = 12 V
Hauptzone aus = 0 V
Masse Erde 0 V
