Bi-amping met behulp van een externe eindversterker
Wilt u bi-amplifi cation op uw luidsprekers uitvoeren met behulp van een of meer externe
eindversterkers, dan heeft u net zo veel versterkingskanalen nodig als het aantal kanalen waarop
u bi-amplifi cation wilt uitvoeren. Wilt u bijvoorbeeld alleen bi-amplifi cation op de voorste linker- en
rechterkanalen uitvoeren, dan heeft u een 2-kanaals versterker nodig zoals de Arcam P90. Wilt u op
alle zeven kanalen bi-amplifi cation uitvoeren, dan heeft u meerdere tweekanaals versterkers of één
zevenkanaals versterker (of een variant daarvan) nodig.
Sluit de uitgangen van de voorversterkers van de AVR300 aan op de lijningangen van de
eindversterker(s) die u gebruikt. Als er meerdere tweekanaals eindversterkers in gebruik zijn, is het
raadzaam om paren kanalen door dezelfde versterker te leiden (de voorste linker- en rechterkanalen
moeten bijvoorbeeld door dezelfde versterker versterkt worden).
Verbind het HF-aansluitpunt van uw luidspreker met het juiste luidsprekeraansluitpunt van de AVR300
(de AVR300-versterkingscircuits worden gebruikt om de hoogfrequente signalen te leveren). Verbind
het LF-aansluitpunt van uw luidspreker met het juiste luidsprekeraansluitpunt van de eindversterker (de
eindversterker wordt gebruikt om de laagfrequente signalen te leveren).
Zorg er in alle gevallen voor dat de positieve aansluitpunten van de luidsprekers op de positieve (rode)
aansluitpunten van de versterker aangesloten zijn, en dat de negatieve (zwarte) aansluitpunten op
dezelfde wijze aangesloten zijn.

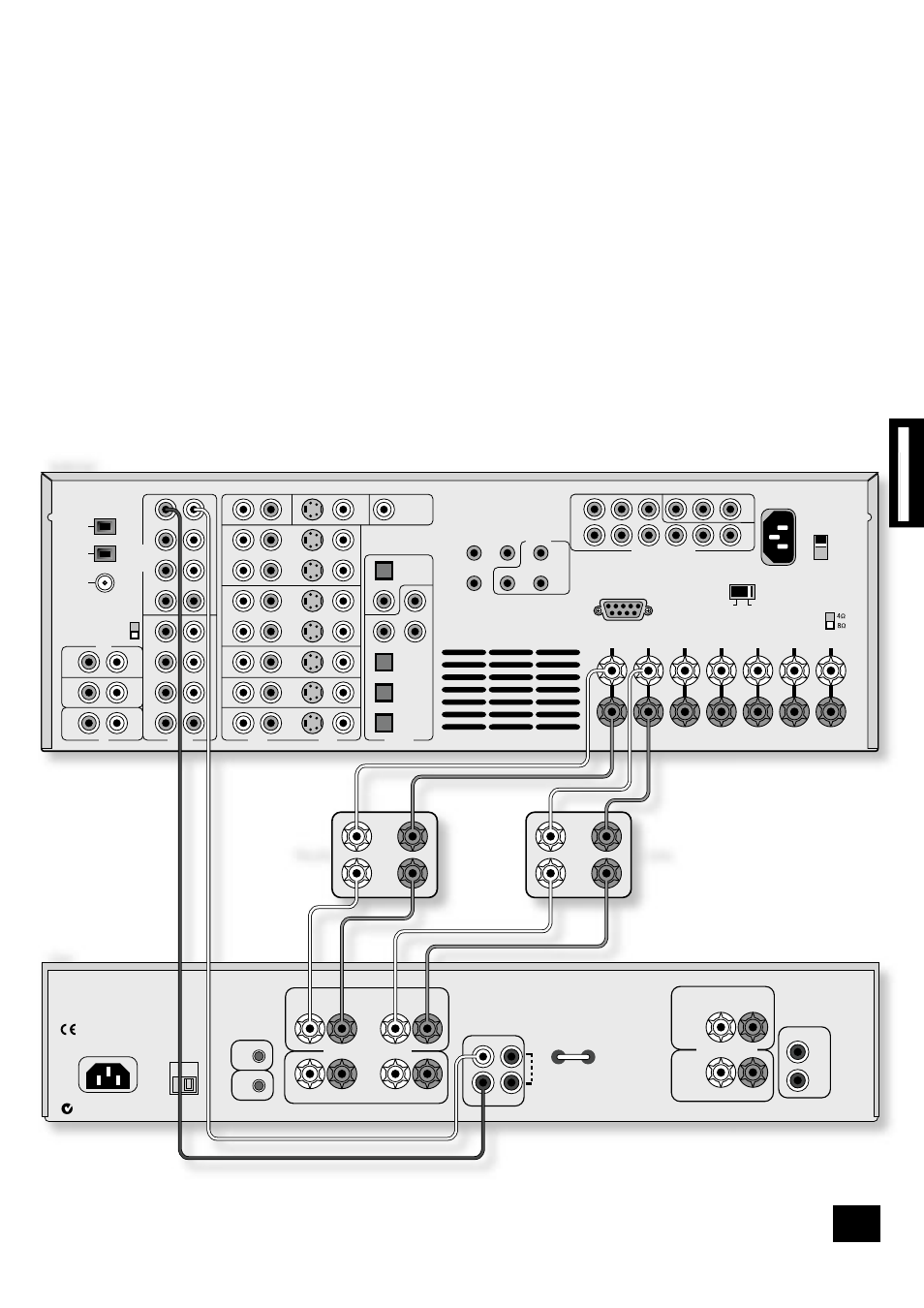

Bi-amping met behulp van de achterste surround-kanalen van de AVR300 (ter verduidelijking worden alleen
de voorste linker- en rechterluidspreker weergegeven).
