Installation
Hinweis: Der DVD-Spieler kann entweder Component- oder
RGB-Video ausgeben. Sie können dies im Setup-Menü
festlegen. Stimmt der verwendete Ausgang nicht mit dem
Eintrag im Setup-Menü überein, erscheinen die Farben
nicht richtig. Ähnliche Störungen entstehen durch eine
Überkreuzverbindung der drei Signale.
Wenn Sie den Component-Videoausgang nutzen, muss der
SCART-Anschluss frei bleiben. Genauso müssen Sie die
Component-Videokabel abziehen, wenn der SCART-Anschluss
genutzt wird.
Hinweis: DVD-Spieler und Fernseher mit Component-Video
sind in Europa im Allgemeinen nicht erhältlich.
Aufstellen des Geräts
Stellen Sie den DV78 auf eine ebene, stabile Oberfläche und
stellen Sie sicher, dass das Gerät ausreichend belüftet ist.

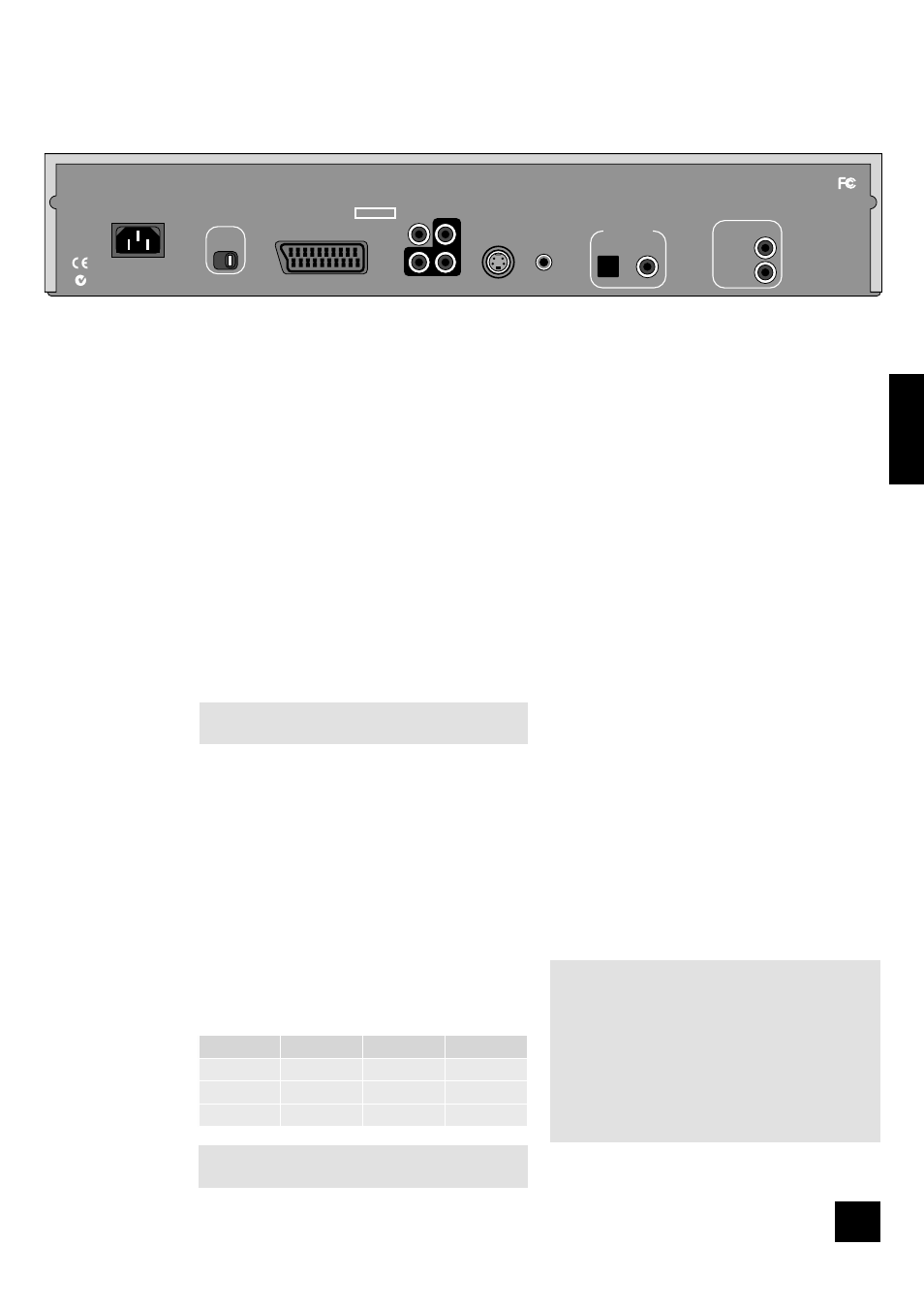

Anschließen der Ausgänge: Video
Damit Sie das Bild vom DVD-Spieler sehen können, müssen
Sie einen der Videoausgänge an einen Fernseher, Monitor oder
Projektor anschließen.
Der DV78 hat fünf Videoausgänge:
 Component-Video
 RGB
 S-Video
 Composite-Video
 Progressive Scan Component 525P (480P) und 625P
(576P) Video.
Sie brauchen nur einen der aufgeführten Ausgänge zu
verwenden. Wählen Sie einen, den Ihr Fernseher unterstützt.
Hinweis: Wenn der Fernseher keinen der aufgeführten
Anschlüsse aufweist, sollten Sie sich einen neuen kaufen!
Beachten Sie, dass Sie Geräte wie AV-Empfänger im Signalpfad
zwischen dem DVD-Spieler und dem Fernseher anschließen
können, solange das Gerät den gewählten Videosignaltyp
unterstützt. Anweisungen zum Anschließen von AV-Geräten
finden Sie im entsprechenden Handbuch.
Component-Video
Verbinden Sie mit Hilfe von drei Cinch-Kabeln die Ausgänge
Component Y, Pb und Pr des DVD-Spielers mit den Eingängen
Y, Pb und Pr des Fernsehers. Vergewissern Sie sich, dass
die Kabel für Videosignale geeignet und ungefähr gleich
lang sind. Manche Component-Video-Anschlüsse sind anders
gekennzeichnet: Lesen Sie folgende Tabelle, wenn die
Component-Eingänge des Fernsehers nicht mit „Y, Pb, Pr”
bezeichnet sind.
RGB-Ausgang
Ein RGB-Ausgangssignal ist sowohl über den SCART- als auch
den Component/RGB-Anschluss verfügbar und bietet die gleiche
Bildqualität wie Component-Video.
Verwenden Sie entsprechende Kabel zum Verbinden
des SCART-Anschlusses bzw. der RGB-Buchsen mit dem
Fernseher. Beachten Sie, dass Sie beim Anschließen des
RGB-Ausgangs über Cinch-Buchsen zusätzlich
COMPOSITE als
Synchronisationssignal benötigen.
Wenn Sie eine SCART-Verbindung zum Fernseher nutzen,
sollten Sie die TV-Lautsprecher stumm schalten, da SCART
auch Stereo-Audiosignale überträgt. Eine Übertragung von
Audiosignalen durch den Fernseher wird so vermieden.
AV-Steuerung: Das SCART-Ausgangssignal enthält ein
Steuersignal, das den Fernseher auf den SCART-Eingang
umschaltet, wenn der DV78 eingeschaltet wird. Außerdem wird
an Breitwandfernseher das korrekte Seitenverhältnis
(16:9 bzw. 4:3) übertragen, wenn der Fernseher diese
Funktionen unterstützt.
S-Video
Der S-Video-Ausgang (auch als S-VHS oder Y/C bezeichnet) wird
gewöhnlich von allen TV-Geräten unterstützt. Schließen Sie über
ein entsprechendes Kabel den S VIDEO-Ausgang des DVD-
Spielers am S-Video-Eingang des Fernsehers an.
Composite-Video
Hat der Fernseher lediglich einen Composite-Eingang (auch mit
„CVBS” oder nur „Video” bezeichnet), verbinden Sie diesen mit
dem
COMPOSITE -Videoausgang des DVD-Spielers über ein für
Videosignale geeignetes Kabel.
DV78 andere Bez. andere Bez. andere Bez.
Y Y Y Y
Pb Cb (B–Y) U
Pr Cr (R–Y) V
SCART A/V OUT
COMPONENT
Y
G
POWER INLET
PCM/BITSTREAM
COAXIAL OPTICAL
DIGITAL OUT
L
R
AUDIO OUT
COMPOSITE
Pb
B
Pr
R
VIDEO OUT
REMOTE
IN
S VIDEO SUPPLY
VOLTAGE
