4
Dimensione dei cavi e della
guarnizione
Il diagramma riportato qui di seguito mostra la
guarnizione da usare con i cavi di varie dimensioni.
Le misure sono basate sul diametro esterno del cavo.
Vanno usati cavi rotondi e lisci
Diagramma delle dimensioni del cavo per dispositivo
di scollegamento rapido Kasco da 50 Hz:
Guarnizione Diametro esterno del
cavo
Grigio 7-9mm
Bianco 9-11mm
Nero 11-13mm
Giallo 13-15mm
Diagramma delle dimensioni del cavo per il
dispositivo Kasco da 50 Hz:
Modello Lunghezza del cavo
10m 30m 60m 90m
2400EVX 1,5mm
2
1,5mm
2
2,5mm
2
2,5mm
2
2400EJ 1,5mm 2 1,5mm 2 2,5mm 2 2,5mm 2
3400EVX 1,5mm
2
1,5mm
2
2,5mm
2
2,5mm
2
3400EJ 1,5mm 2 1,5mm 2 2,5mm 2 2,5mm 2
4400EVX 1,5mm
2
1,5mm
2
2,5mm
2
4mm
2
4400EJ 1,5mm
2
1,5mm
2
2,5mm
2
4mm
2
2400EVX, 2400EJ, 3400EVX,
4400EVX Componenti
A. EV o EJ Fontana ad aerazione (Unità con cavo o
con cavo corto) (1)
B. Galleggiante (con due corde da 50’ collegate) 1
C. Viti Philips con testa orientabile da 1/4-20 x 3 1/4”
ew (4)
D. Boccola piatta da 1/4” (diametro esterno 3/4”) (4)
E. Boccola piatta da 3/8” (4)
F. Dado di blocco in nylon da 3/8”-16 (2)
G. Bullone con testa esagonale da 3/8”-16 x 1-3/8” (2)
H. Fermagli per schermo inferiore (2)
I. Fascetta per cavi in nylon
J. Schermo inferiore
K.Ugelli intercambiabile solo per 2400EJF (Vedere la
sezione Opzioni ugello 2400EJF)
stringere bene il dado della guarnizione. Non è
necessario lasciar asciugare la resina prima del
montaggio completo.

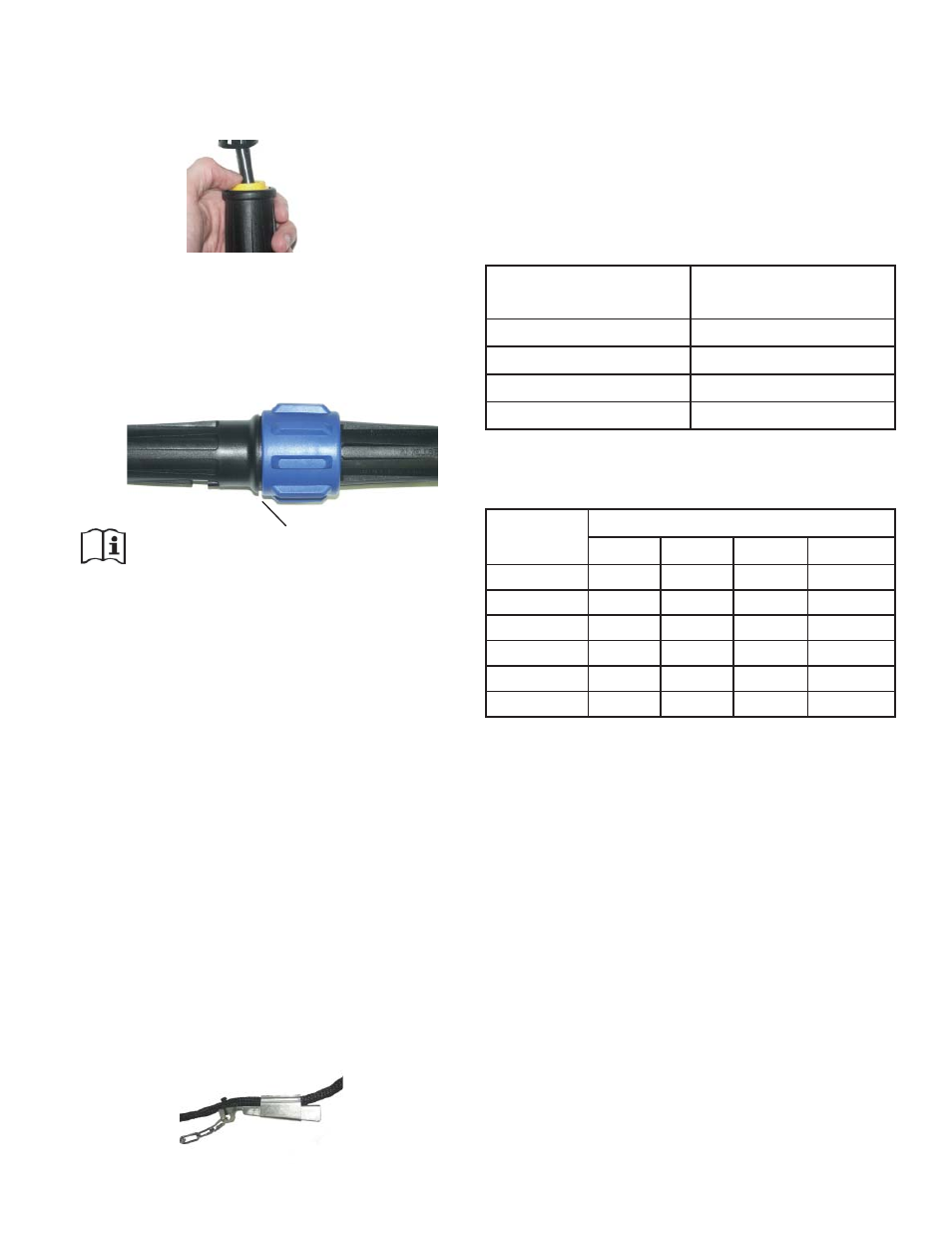

7. Una volta completate le due sotto-unità, si possono
unire. Inserire il gruppo a spina nel gruppo a presa e
stringere bene il dado grande blu. Questo dado deve
essere stretto solo a mano. (Vedere l’immagine sotto
riportata).
Nota: Dopo aver stretto il dado, rimane evidente un
piccolo spazio
Per la rimozione stagionale, il sistema di
scollegamento rapido comprende la copertura
opzionale a tenuta d’acqua. Separare il sistema di
scollegamento rapido e inserire la copertura sigillante
sulla metà del dado grande blu e stringere bene.
Dispositivo anti-tensione
Il dispositivo anti-tensione deve essere installato in
modo da proteggere il sistema di collegamento rapido
da danni causati da tensione eccessiva. Il dispositivo
anti-tensione deve essere installato sul cavo fornito
dall’utente (non sul cavo corto fornito da Kasco).
Deve essere posizionato a circa 15 cm dal sistema
di scollegamento rapido. Per installarlo inserire
l’estremità stretta del morsetto allungato con la catena
collegata nell’estremità larga del morsetto corto.
Usare un martello in gomma per unire le due parti. Si
può usare un fermo in nylon per tenere il dispositivo
attaccato al cavo. La catena può poi essere collegata al
galleggiante.
