7
Kellukkeen kiinnike Kellukkeen kiinnike
Kiristä ristipääruuviavaimella ja toista kolmelle jäljellä
olevalle ruuville.
4. Käännä osa ylösalaisin siten, että kellukkeen yläosa
(logopuoli) on alaspäin tasapinnalla. Aseta pohjasihti
(osa 10) kellukkeen alaosaan. Varmista, että sihdin
suurempi pääty on kelluketta vasten ja että sihdin 3
kädensijaa eivät ole köyden tiellä.
Aseta 3 pohjasihdin pehmustetta (osa 9) kellukkeen
pohjalle sihdin alle ja kolmen välyskohokkeen päälle.
Pohjasihdin pehmuste
Kiinnitä sihti kellukkeeseen ruostumattomasta
teräksestä valmistetulla pohjasihdin pidikkeellä
(osa 11), 3/8”-16 x 1-3/8” pultilla (osa 6), kahdella
3/8” litteällä prikalla (osa 7) ja 3/8”-16 nailonisella
lukitusmutterilla (osa 12). Aseta pidike niin, että sen

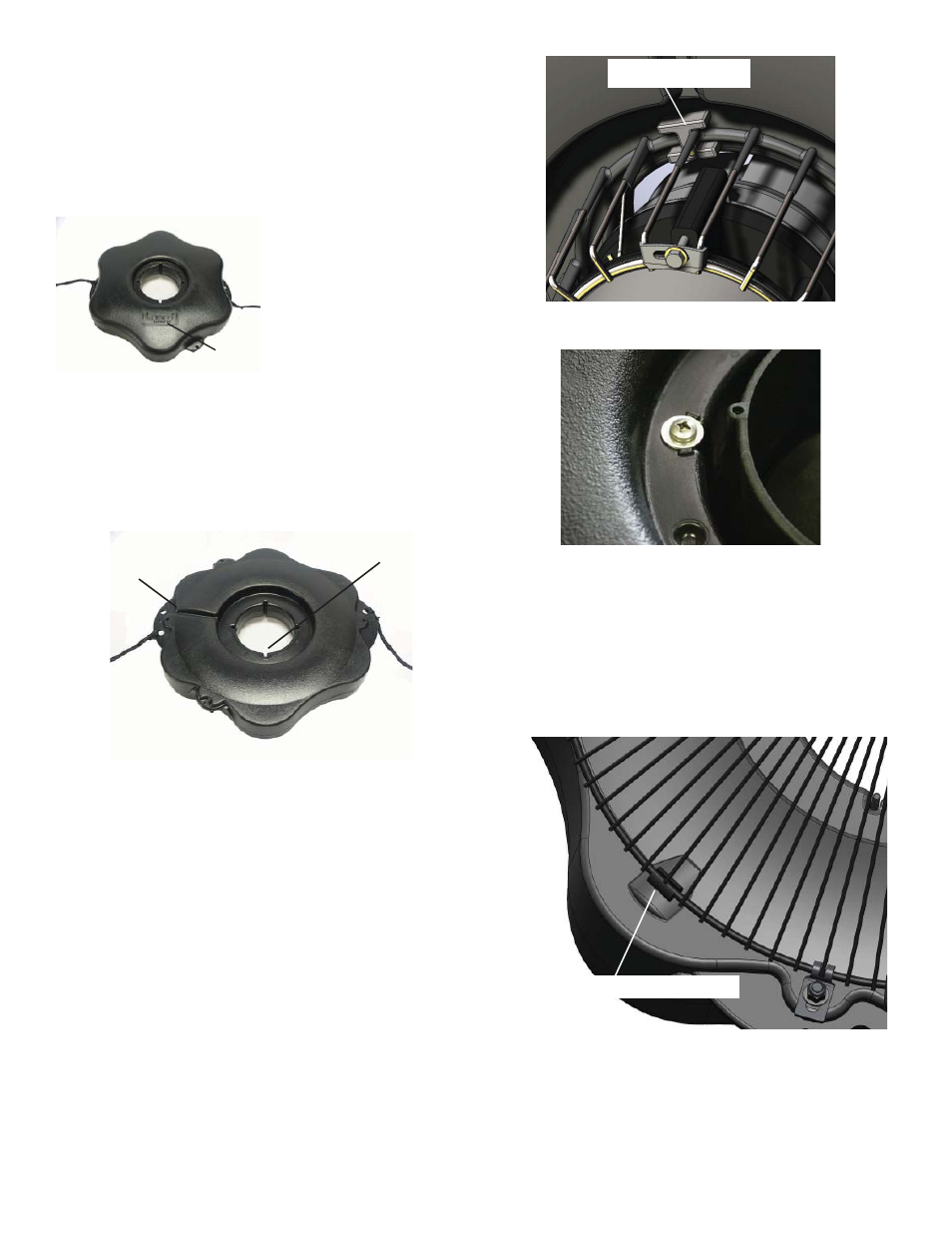

3400EJ, 4400EJ Kokoamisohjeet
1. Aseta moottorikotelo pystyyn (ruostumattomasta
teräksestä valmistettu purkki alaspäin) tasapinnalle.
Liu’uta sitten kelluke (osa 2) pumpun kotelon päälle ja
varmista, että Kasco-logo on ylöspäin.
logo
Aseta kelluke häkin yläkehän päälle.
2. Varmista oikea asento kiertämällä kelluketta
kevyesti moottorikotelon ympäri, kunnes se “lukittuu”
paikalleen ja kellukkeen pultinaukot vastaavat yksikön
aukkoja ja johdon tila vastaa johtoa. Alla on kaavio
kellukkeen alaosasta.
pultin aukot
johdon tila
3. Kiinnitä kelluke yhdellä 1/4”-20 x 3-1/4”
tasakantaisella ristipääruuvilla (osa 3), yhdellä 1/4”
prikalla (osa 4) ja yhdellä 1/4” litteällä prikalla (osa 5).
Varmista, että prikka tulee pultin pään ja litteän prikan
väliin. Työnnä ruuvi, jossa on prikka, kellukkeen
pultinaukon läpi.
Kiinnitä häkin yläkehyksen alle kellukkeen kiinnike
(osa 8). Kiinnikkeessä on U:n muotoinen lovi,
joka sopii häkin yläkehään. 1/4”-20 x 3-1/4” ruuvi
ruuvataan kiinnikkeeseen.
