4
Tamaño de los cables y tamaño
de las prensaestopas
La gráfi ca a continuación muestra la prensaestopa
correcta a utilizar con distintos tamaños de cables. Las
medidas están basadas en el diámetro externo (D.E.)
del cable. Se deben utilizar cables suaves y redondos.
Gráfi ca de tamaños para la Desconexión rápida de 50
Hz de Kasco:
Prensaestopa D.E. del cable
Gris 7-9 mm
Blanco 9-11 mm
Negro 11-13 mm
Amarillo 13-15 mm
Gráfi ca de tamaños para los cables de equipos de 50
Hz de Kasco
Modelo Longitud del cable
10m 30m 60m 90m
2400EVX 1,5mm 2 1,5mm 2 2,5mm 2 2,5mm 2
2400EJ 1,5mm 2 1,5mm 2 2,5mm 2 2,5mm 2
3400EVX 1,5mm
2
1,5mm
2
2,5mm
2
2,5mm
2
3400EJ 1,5mm 2 1,5mm 2 2,5mm 2 2,5mm 2
4400EVX 1,5mm
2
1,5mm
2
2,5mm
2
4mm
2
4400EJ 1,5mm 2 1,5mm 2 2,5mm 2 4mm 2
2400EVX, 2400EJ, 3400EVX,
4400EVX Piezas
A. Fuente rociadora EV o EJ (Unidad con cable o cepa
de cable) (1)
B. Flotador (con dos sogas de amarre de 50 pies
enganchadas) 1
C. Tornillo de cabeza Phillips 1/4-20 x 3 ¼ pulgadas
(4)
D. Arandela plana de ¼ pulgadas (3/4 pulgadas de
diámetro externo) (4)
E. Arandela plana de 3/8 pulgadas (4)

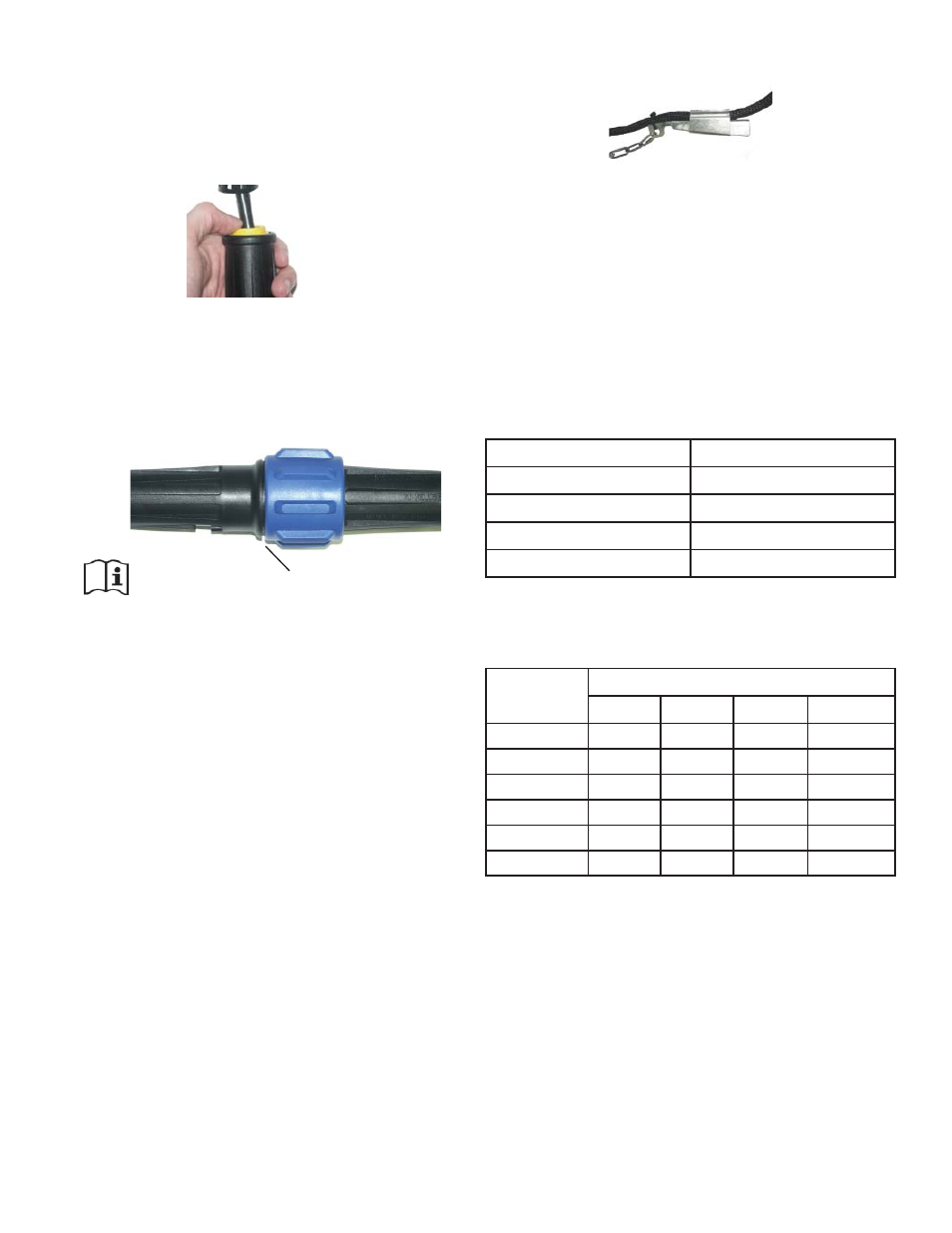

PASO SEIS
Deslice la prensaestopa y la tuerca de la prensaestopa
por el cable hacia el cuerpo y apriete la tuerca de la
prensaestopa con fi rmeza. No se necesita tiempo de
secado para el epoxi antes del montaje completo.
PASO SIETE
Una vez que los dos submontajes hayan sido
terminados, pueden acoplarse. Enchufe el montaje de
aguja en el montaje de enchufe y apriete la tuerca azul
grande con fi rmeza. La tuerca azul no se debe apretar
sólo a mano. (Ver fi gura a continuación).
Nota: Hay un pequeño hueco después de apretar
Para
quitarla estacionalmente, su desconexión rápida
incluye una cubierta estanca opcional. Sencillamente
separe la desconexión rápida e introduzca la cubierta
de impermeabilización en la mitad de la tuerca azul
grande y apriete fi rmemente.
Alivio para la tirantez
El alivio para la tirantez tiene que instalarse para
proteger la Desconexión rápida de daños debidos
a una tirantez excesiva. El alivio para tirantez debe
instalarse en la medida de cable proporcionada por
el usuario (no en la cepa del cable que suministra
Kasco). Debe situarse a unos 15 cm de la Desconexión
rápida. Para instalarlo, introduzca el extremo estrecho
de la abrazadera alargada con la cadena conectada al
extremo ancho de la abrazadera corta. Utilice un mazo
de goma para golpear ligeramente las dos partes para
unirlas fi rmemente. Se puede utilizar un lazo de nailon
para mantenerlo unido al cable. La cadena se puede
enganchar después al fl otador.
