Appendix i: communications – Fairbanks IM 6000 Series In-Motion Scale System with FB3000 User Manual
Page 25

50792
25
05/05 Issue #1
COM 2 Mode Select
RI / Voltage Select COM 2
JP2 Settings
Definition
JP5 Settings
Definition
1-2
RS-232
1-2
RI (Default for RS232 and RS422)
3-4
RS-422
3-4
+ 5V
5-6
RS-485
5-6
+ 12V
COM 2
(A)
or
COM 2 (B)
Definition
RS232 DB9
RS422/485 DB9
DCD
1
DSR
6
RX
2
RTS
7
TX
3
CTS
8
DTR
4
RI 5V 12V
9
Ground
5
NC
5
485 TX +
2
485 TX -
1
485 RX +
3
485 RX -
4
Appendix I: Communications
COMMUNICATION

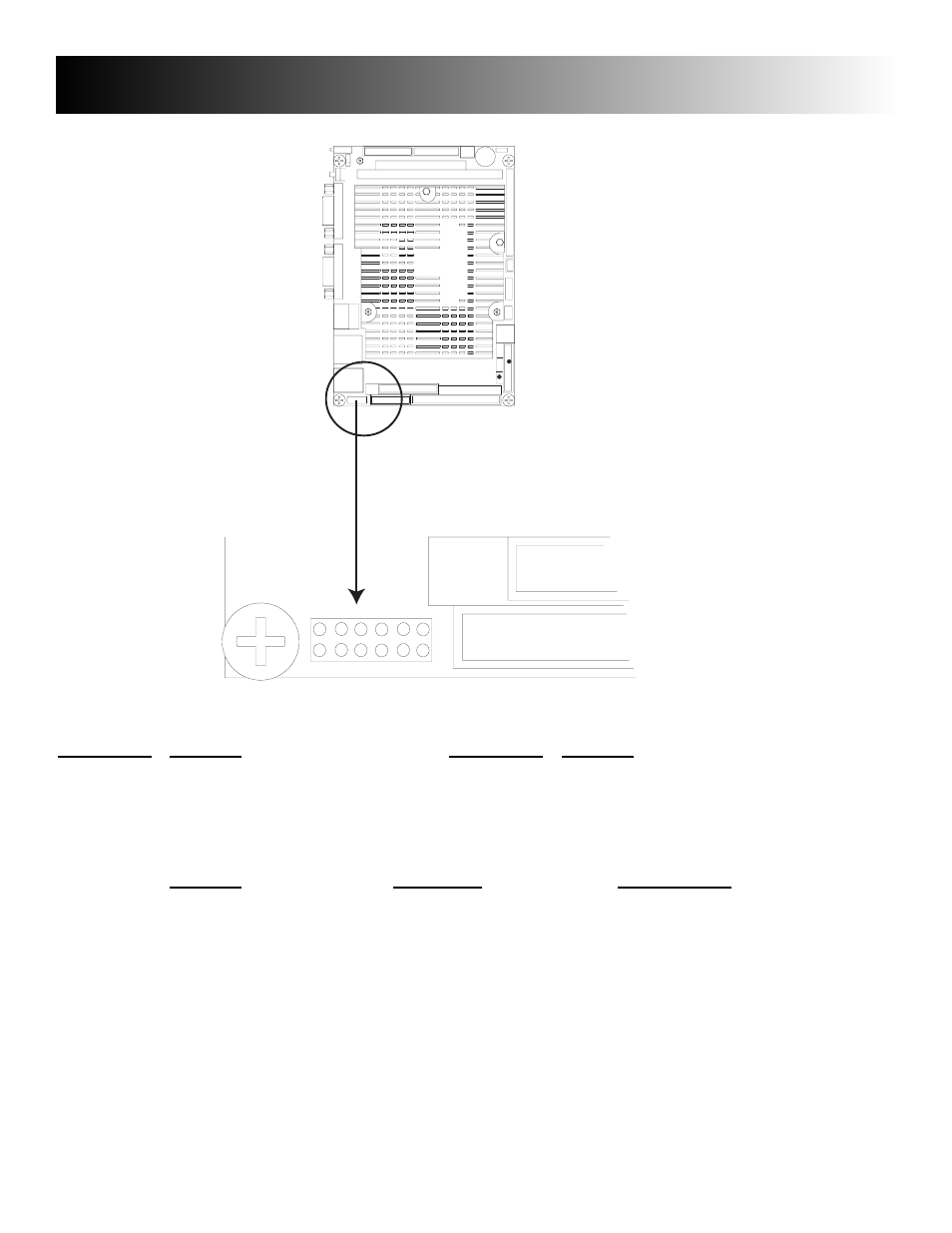

PCB ASSY
CN9
CN15
CN11
JP 2
JP 5
COM 2 JUMPER SETTINGS
CN9
CN11
2
1
2
1
5
6
{
{
