57
Montaż
Niniejszy okap kuchenny jest
przeznaczony do montażu naściennego.
Odczy sie elektryczn od sieci gównej
domowej w fazie poczenia elektrycznego.
Nota: Należy pamiętać, że może okazać się
konieczne zamontowanie dodatkowych
akcesoriów.

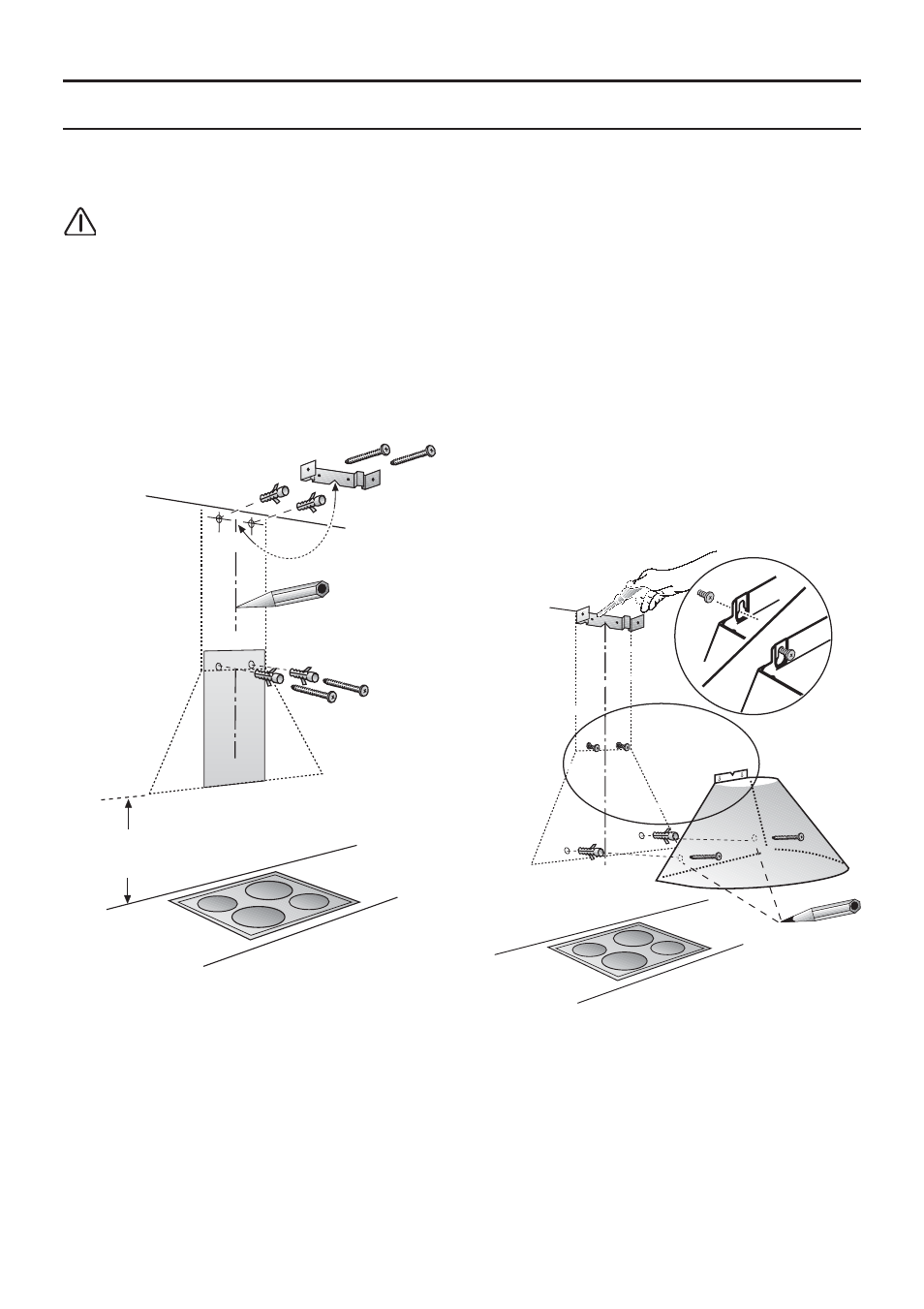

1. Zdemontować filtry przeciwtłuszczowe
(patrz “Instrukcja obsługi okapu”).
okapu).
min.
600 Elektro
650 Gas
2. Zaznaczyć na ścianie linię środkową
biegnącą od dolnej krawędzi okapu do
sufitu.
3. Zaznaczyć na ścianę pozycję wkrętów
posługując się wzornikiem.
4. Wykonać 2 otwory (o średnicy 8 mm) do
umocowania okapu.
Wykonać 2 otwory (o średnicy 8 mm) dla
listwy mocującej kanał dymny – użyć
wspornika jako wzornika: powinien być
umieszczony blisko sufitu z elementem
wskazującym w pobliżu wyznaczonej
wcześniej linii środkowej ( patrz czynność
montażowa 2).
Umieścić kołki rozporowe w ścianie.
5. Umocować wsporniki kanału dymnego za
pomocą 2 wkrętów.
6. Aby ułatwić zaczepienie okapu do ściany,
przykręcić 2 wkręty tak, by wystawały na
odległość około 5 mm od ściany.
7. Zaczepić okap o wkręty,
wypośrodkować pozycję okapu.
8. Zaznaczyć 2 dolne punkty mocowania.
Zdjąć okap i wykonać 2 otwory (o średnicy
8 mm) w zaznaczonych wcześniej
punktach. Umieścić 2 kołki rozporowe,
ponownie zaczepić okap i umocować go
ostatecznie za pomocą 2 wkrętów.
