40
120
Før installasjon
❑ Runde rør:
Vi anbefaler en intern diameter på:
120 mm.
❑ Flate rør må ha en intern tverrseksjon som
svarer til den i de runde rørene.
Det må ikke være noen skarpe
vinkler.
Ø 120 mm circa 113 cm2 .
❑ Hvis rørene har forskjellige diametre:
Bruk en tetningsring med klebe.
❑ I sugefunksjon må man forsikre seg om
at det er tilstrekkelig tilgang på frisk luft.

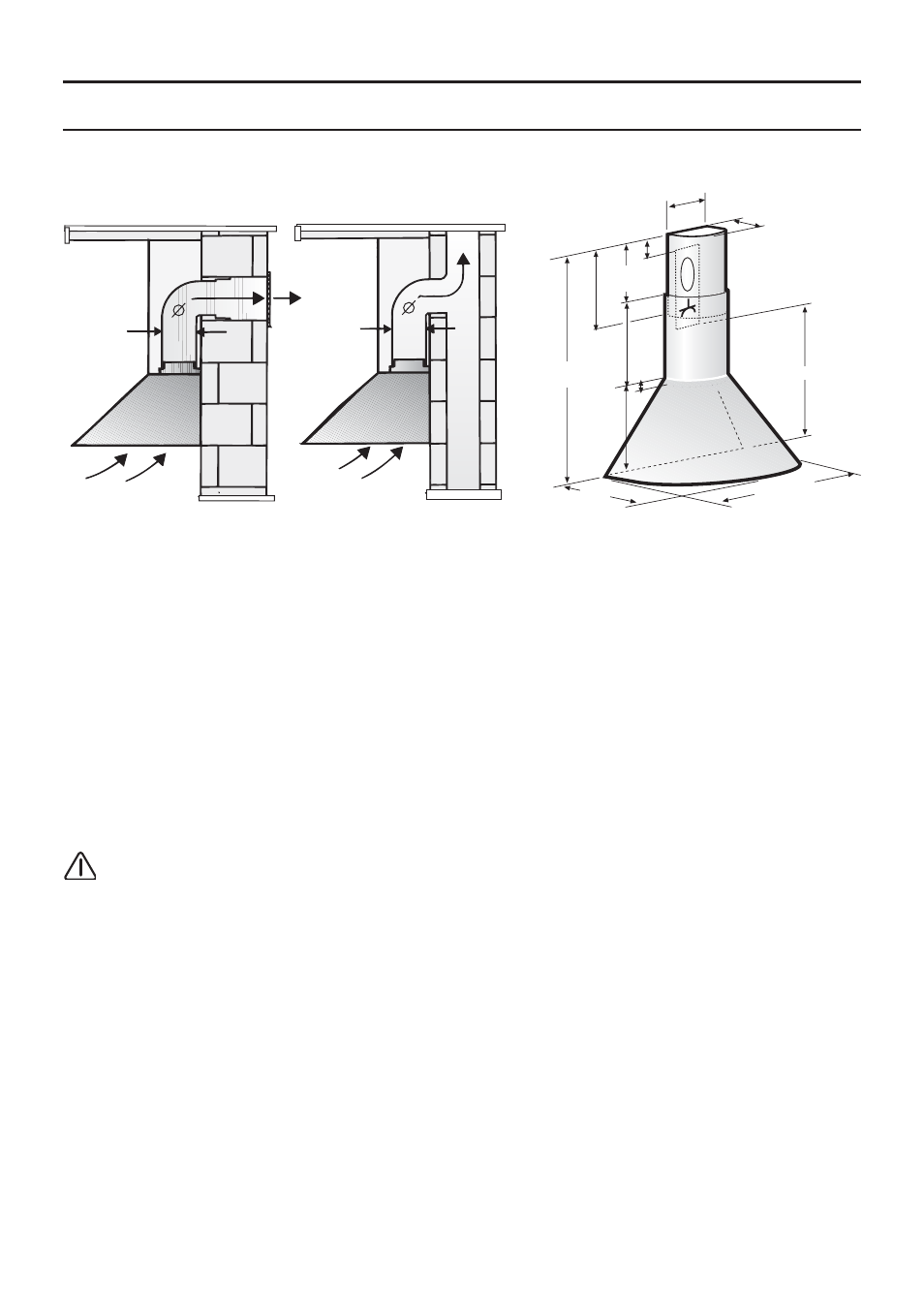

Tilkopling av et rør for luftevakuering
med en diameter pе Ш 120 mm:
❑ Monter røret direkte på ventilatorhettens hull
for luftevakuering.
Luften som suges opp evakueres oppover
gjennom et ventilasjonsrør eller direkte ut
gjennom ytterveggen.
For sugefunksjon må det monteres en
kontraventil innvendig i den veggmonterte
skorsteinen.
Hvis ingen kontraventil er blitt levert som
serieutstyr, må man henvende seg til
spesialisert forhandler.
Installasjon av kontraventilen :
❑ Sett den fjærbelagte kontraventilen i røret
for luftevakuering.
De to lett fjærede deflektorene må være i
stand til å bevege seg oppover.
Hvis luften som suges opp evakueres ut
i frisk luft må det veggmonteres en
teleskopeske til ytterveggen.
❑ For optimal effektivitet av ventilatorhetten:
❑ Kort og glatt oppsugningsrør.
❑ Færrest mulig vinkler på røret.
❑ Så stor som mulig rørdiameter, og unngå
trange vinkler.
Hvis det brukes lange oppsugningsrør,
som ikke er glatte, med for mange
vinkler og for liten diameter, vil ikke
ventilatorhettens oppsugningskapasitet
lenger være optimal, og støynivået vil
øke.
120
Sugefunksjon
175
158
30
396
419
375
11
MAX. 1171
MIND. 887
598 - (898) 490
(522)
MIND. 95
MAX. 375
490
