Einbauen
Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch
nicht abgeschlossen ist.
Die Dunstabzugshaube ist für die Montage
an die Küchenwand vorgesehen.
Hinweis: die Dunstabzugshaube kann mit
oder ohne Lüftungsschacht angebracht
werden.
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.

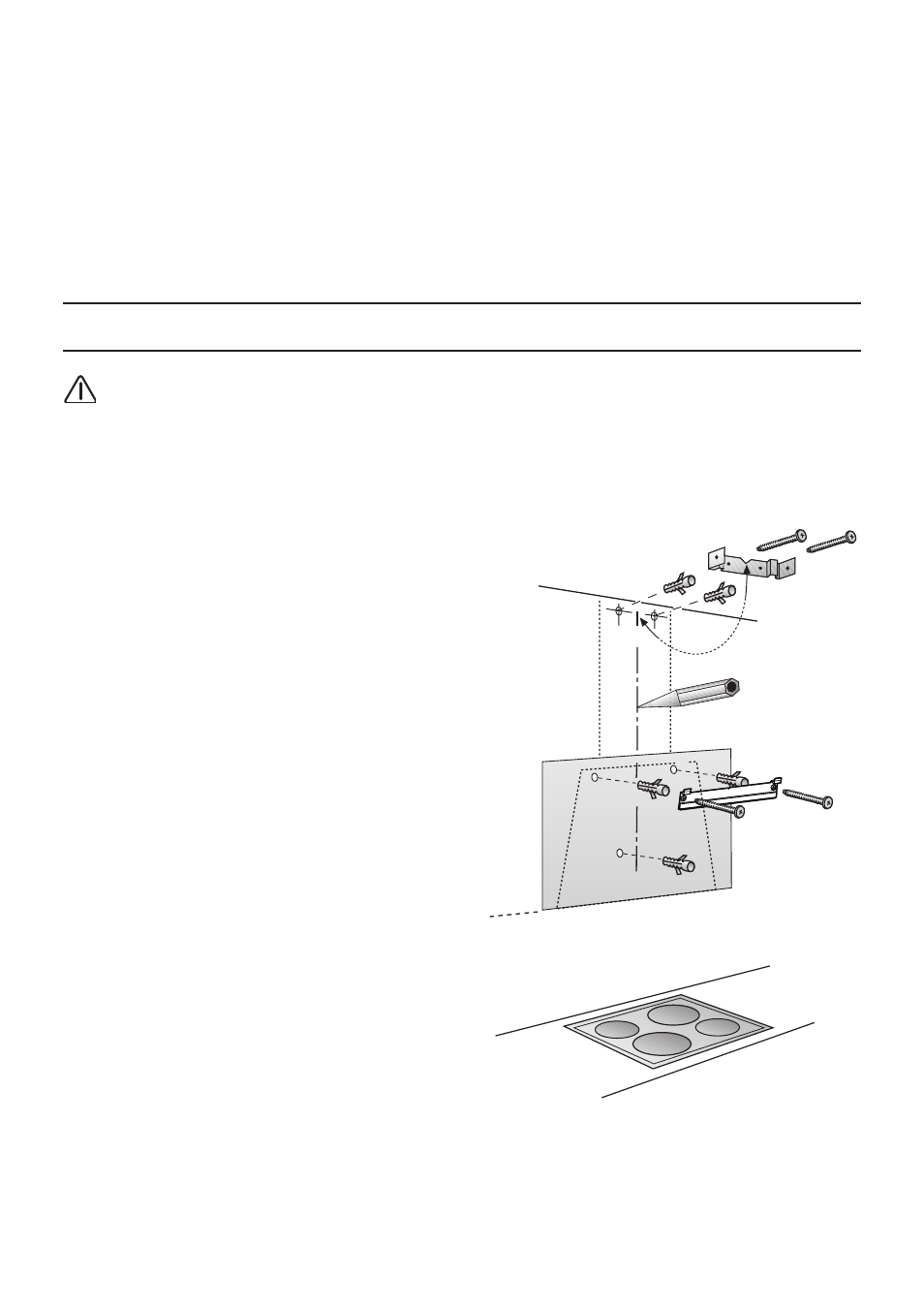

• Auf der Wand eine Mittellinie ziehen, um
die Installation zu vereinfachen (1), die
Bohrschablone so anbringen, dass die
mittlere Linie, die darauf gedruckt ist, mit
der vorher gezogenen Mittellinie
übereinstimmt, und die untere Kante der
Verkleidung mit dem unteren Teil der
Dunstabzugshaube übereinstimmt, sobald
diese zusammengebaut ist (2).
• Bohren Sie 3 Löcher mit dem Bohrer Ø 8
mm und befestigen Sie Haltebügel mit 2
Dübel und Schrauben an die Wand.(3)
setzen Sie den dritten Dübel ins untere
Loch.
• Nur für die Montage mit Abluftschacht:
Den Haltebügel der Ablüftschächte „G“
an der Wand anbringen, die in die Decke
übergeht, verwenden Sie den Bügel als
Bohrschablone (falls vorhanden, muss die
kleine Öffnung an der Halterung mit der
vorher an der Wand markierten Linie
übereinstimmen) und markieren Sie mit
einem Bleistift zwei Löcher, bohren Sie
diese (Ø8mm) und stecken Sie 2 Dübel
hinein.
Befestigen Sie den Haltebügel der
Abluftschächte mit 2 Schrauben 5x45mm
an der Wand (4).
G
1
2
3
3
3
4
• Das Paneel öffnen und den Fettfilter
entfernen (siehe den entsprechenden
Absatz).
Als Trennvorrichtung gelten Schalter mit
einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugshaube
generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
