13
Dane elektryczne:
Dane techniczne urządzenia znajdują się na
etykietce charakterystycznej wewnątrz
urządzenia, za filtrami odtłuszczającymi.
W przypadku naprawy odłączyć okap od sieci
elektrycznej.
Długość kabla zasilającego: 1,30 m.
Okap jest zgodny z rozporządzeniami EMC.
G
1
2
3
3
3
4
• Otworzyć panel i usunąć filtry tłuszczowe
(patrz odpowiednie instrukcje).
Montaż
Uwaga! Nie podłączać aparatu do sieci
elektrycznej dopóki instalacja nie zostanie
całkowicie zakończona.
Ten okap jest tak zaprojektowany aby być
zainstalowany na ścianie kuchni.
Nota: okap może być zainstalowany
zarówno z kominkiem jak i bez.
Nota: Przy instalacji należy też brać
ewentualnie pod uwagę niezbędne
specjalne akcesoria.

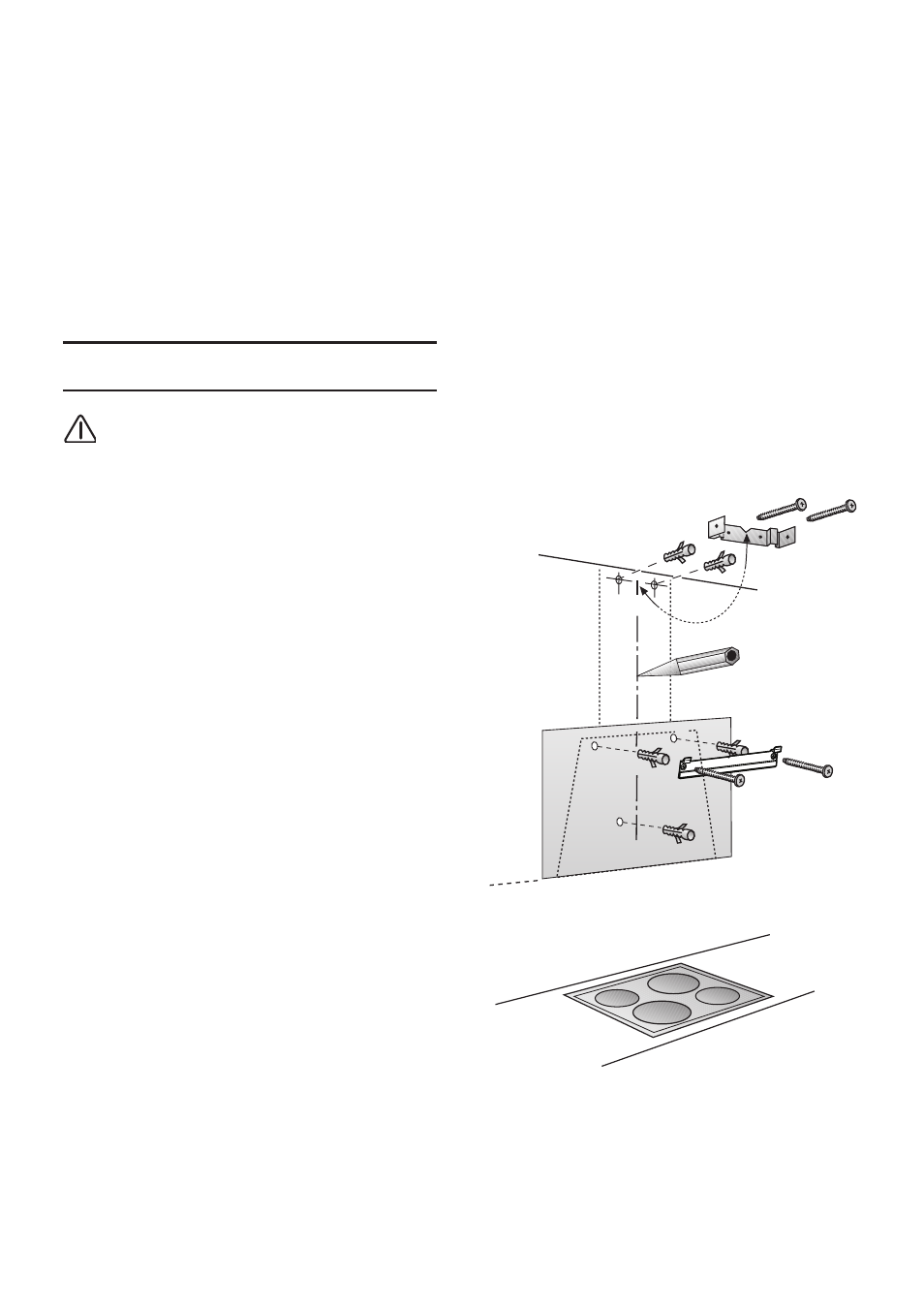

• Zaznaczyć na ścianie centralną linię aby
ułatwić montaż (1), umiejscowić dima
przewiercenia w taki sposób, aby
środkowa linia, naniesiona na nią
pasowała do linii centralnej, wcześniej
zaznaczonej a niższy bok osłony pasował
do niższej części zamontowanego okapu
(2)
• Wywierciă 3 dziury wiertarkŕ Ø 8mm i
zamocować strzemię podtrzymujące
dwoma kołkami i śrubami do muru (3)
zamocować trzeci kołek w trzeciej
dziurze.
• Tylko przy instalacji kominków
Umieścić strzemię podtrzymujące
kominków „G” na ścianie przylegającej
do sufitu, wykorzystać strzemię
podtrzymujące kominków, jako schematu
przebicia ( jeśli obecna, mała dziurka
uzyskana na podparciu musi zbiegać się
z linią wczeúniej zaznaczonŕ na murze ) i
zaznaczyă oůówkiem 2 dziury, wywierciă
dziury (Ø 8mm), umieúciă 2 koůki.
Przymocować strzemię podtrzymujące
kominków do ściany 2 śrubami 5x45mm
(4).
