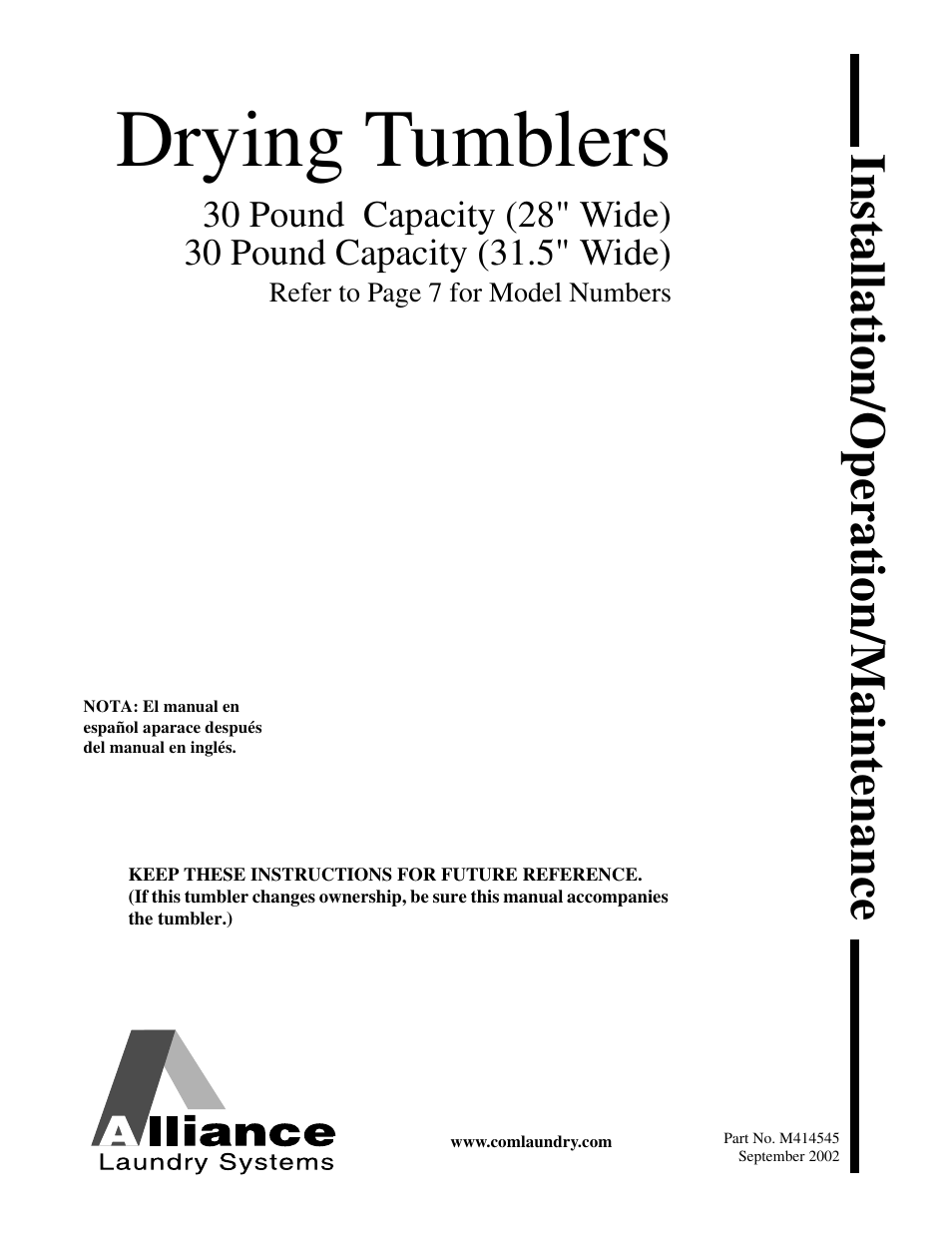

Alliance Laundry Systems 105 User Manual
Drying tumblers, Installation/operation/maintenance
This manual is related to the following products:
Table of contents
Document Outline
- IMPORTANT SAFETY INSTRUCTIONS
- Section II Introduction
- Information For Handy Reference
- PARTS ORDERING INFORMATION
- NAMEPLATE LOCATION
- ROUGHING-IN DIMENSIONS AND SPECIFICATIONS CABINET DIMENSIONS
- Roughing-In Dimensions and Specifications Exhaust Thimble Locations
- Roughing-In Dimensions and Specifications Steam Connection Locations
- Roughing-In Dimensions and Specifications Gas Connection Locations
- Roughing-In Dimensions and Specifications Electrical Connection Locations
- 28" wide Gas Tumbler
- 28" wide Electric Tumbler
- Gas Tumbler
- Electric Tumbler
- Steam Tumbler
- Section III Installation Instructions
- RECEIVING INSPECTION
- MATERIALS REQUIRED (Obtain Locally)
- POSITIONING THE TUMBLER
- LEVELING THE TUMBLER
- TUMBLER ENCLOSURE CONSTRUCTION
- FACILITIES REQUIRED
- GAS REQUIREMENTS
- Example of Gas Loop Piping
- Example of Gas Supply Piping
- STEAM REQUIREMENTS (Steam Drying Tumblers)
- STEAM REQUIREMENTS STEAM DRYING TUMBLERS ONLY
- ELECTRICAL REQUIREMENTS
- ELECTRICAL REQUIREMENTS For 28" wide Tumblers
- ELECTRICAL REQUIREMENTS For 31.5" wide Tumblers
- ACCESSORY TIMING CAM INSTALLATION (Coin Meter Models)
- PRELIMINARY OPERATING CHECKS
- FINAL OPERATING CHECKS
- Section IV Adjustments
- Notes
- Section V Operating Instructions
- Section VI Preventive Maintenance Instructions
- Section I Safety
- Sección I Seguridad
- Sección II Introducción
- Información de referencia rápida
- INFORMACIÓN PARA PEDIDO DE PIEZAS
- UBICACIÓN DE LA PLACA DE IDENTIFICACIÓN
- DIMENSIONES Y ESPECIFICACIONES DIMENSIONES DEL ARMARIO
- Dimensiones y especificaciones Ubicacióndeaberturas de escape
- Dimensiones y especificaciones Ubicacióndeconexiones de vapor
- Dimensiones y especificaciones Ubicacióndeconexiones de gas
- Dimensiones y especificaciones Ubicacióndeconexiones eléctricas
- Secadora de gas de 28 plg de ancho
- Secadora eléctrica de 28 plg de ancho
- Secadora de gas
- Secadora eléctrica
- Secadora de vapor
- Sección III Instrucciones de instalación
- INSPECCIÓN A LA LLEGADA
- MATERIALES NECESARIOS (obténgalos localmente)
- UBICACIÓN DE LA SECADORA
- NIVELACIÓN DE LA SECADORA
- CONSTRUCCIÓN DEL RECINTO DE LA SECADORA
- INSTALACIONES REQUERIDAS
- REQUISITOS DE GAS
- Ejemplo de colocación de tubería de gas en bucle
- Ejemplo de colocación de tubería de gas de suministro
- REQUISITOS DE VAPOR (Secadoras de vapor)
- REQUISITOS DE VAPOR
- SECADORAS DE VAPOR SOLAMENTE
- REQUISITOS ELÉCTRICOS
- REQUISITOS ELÉCTRICOS
- Para secadoras de 28 pulgadas de ancho
- REQUISITOS ELÉCTRICOS
- Para secadoras de 31,5 pulgadas de ancho
- INSTALACIÓN DE LEVA DE SINCRONIZACIÓN ACCESORIA
- (modelos con medidor de monedas)
- COMPROBACIONES DE OPERACIÓN PRELIMINARES
- COMPROBACIONES DE OPERACIÓN FINALES
- Sección IV Ajustes
- OBTURADOR PRINCIPAL DE AIRE DEL QUEMADOR DE GAS
- Todos los modelos de gas
- INTERRUPTOR DE FLUJO DE AIRE
- Para secadoras de gas y eléctricas
- INTERRUPTOR DE LA PUERTA DE CARGA
- PLACA DE CIERRE DE LA PUERTA DE CARGA
- ACCIONAMIENTO POR CADENA
- Modelos sin inversión de giro
- Consulte la Figura20.
- ACCIONAMIENTO POR CORREA
- Modelos sin inversión de giro
- Consulte la Figura21.
- ACCIONAMIENTO POR CORREA
- Modelos con inversión de giro
- Consulte la Figura22.
- Notas
- Sección V Instrucciones de operación
- Sección VI Instrucciones de mantenimiento preventivo
