114 M414545 (SP)
INTERRUPTOR DE FLUJO DE AIRE
Para secadoras de gas y eléctricas
El interruptor de flujo de aire (ubicado en la parte trasera
de la secadora) está fijado de fábrica para la operación
adecuada. Consulte la Figura 17. Los modelos de vapor
no tienen un interruptor de flujo de aire. Sin embargo, si
hay un problema en el interruptor, debe ajustarse de la
forma siguiente:
AVISO: El panel de control debe estar colocado y la
puerta de acceso cerrada antes de tratar de ajustar el
interruptor de flujo de aire.
IMPORTANTE: La aleta del interruptor de flujo de
aire debe permanecer cerrada durante la operación.
Si se abre y se cierra durante el ciclo de secado, esto
indica que pasa una cantidad insuficiente de aire por
la secadora. Si el interruptor permanece abierto, o se
abre y se cierra durante el ciclo, se apagará el sistema
de calentamiento. El cilindro y el ventilador seguirán
operando aun cuando al interruptor de flujo de aire
esté funcionando de manera defectuosa.
El interruptor del flujo de aire está controlado por la
posición del contrapeso en el eje. Al mover el contrapeso
se aumenta o disminuye la sensibilidad del interruptor de
flujo de aire. El contrapeso debe ajustarse de modo que el
flujo de aire fuerce al disco a alejarse del gabinete cuando
se abra la puerta del panel de pelusa 15,24 cm (6 plg) con
una carga completa. Ajuste el interruptor de flujo de aire
de la forma siguiente:
1. Cargue la secadora. Este ajuste es mucho más rápido
cuando una persona abre el panel de pelusa por
delante y otra persona ajusta el contrapeso por la
parte trasera de la secadora.
2. Ponga en marcha la secadora. Abra el panel de pelusa
15,24 cm (6 plg). El disco flujo de aire debe moverse
hacia afuera del armario, abriendo los contactos del
interruptor y apagando el sistema de calentamiento.
Esto indica una operación y un ajuste apropiado.
3. Si el interruptor no se abre según se describe en el
paso “2”, debe ajustarse para que sea MÁS sensible.
Ejerza fuerza hacia abajo en la presilla del resorte y
mueva el contrapeso hacia el disco. Vuelva a probar
abriendo el panel de pelusa y siga moviendo el
contrapeso hacia el disco hasta que el interruptor
funcione según se describe en el paso “2”.
4. Si el interruptor se abre ANTES de que el panel de
pelusa se abra la distancia apropiada, paso “2”, debe
ajustarse de modo que sea MENOS sensible. Ejerza
fuerza hacia abajo en la presilla del resorte y aleje el
contrapeso del disco. Vuelva a probar abriendo el
panel de pelusa y siga alejando el contrapeso del
disco hasta que el interruptor funcione según se
describe en el paso “2”.

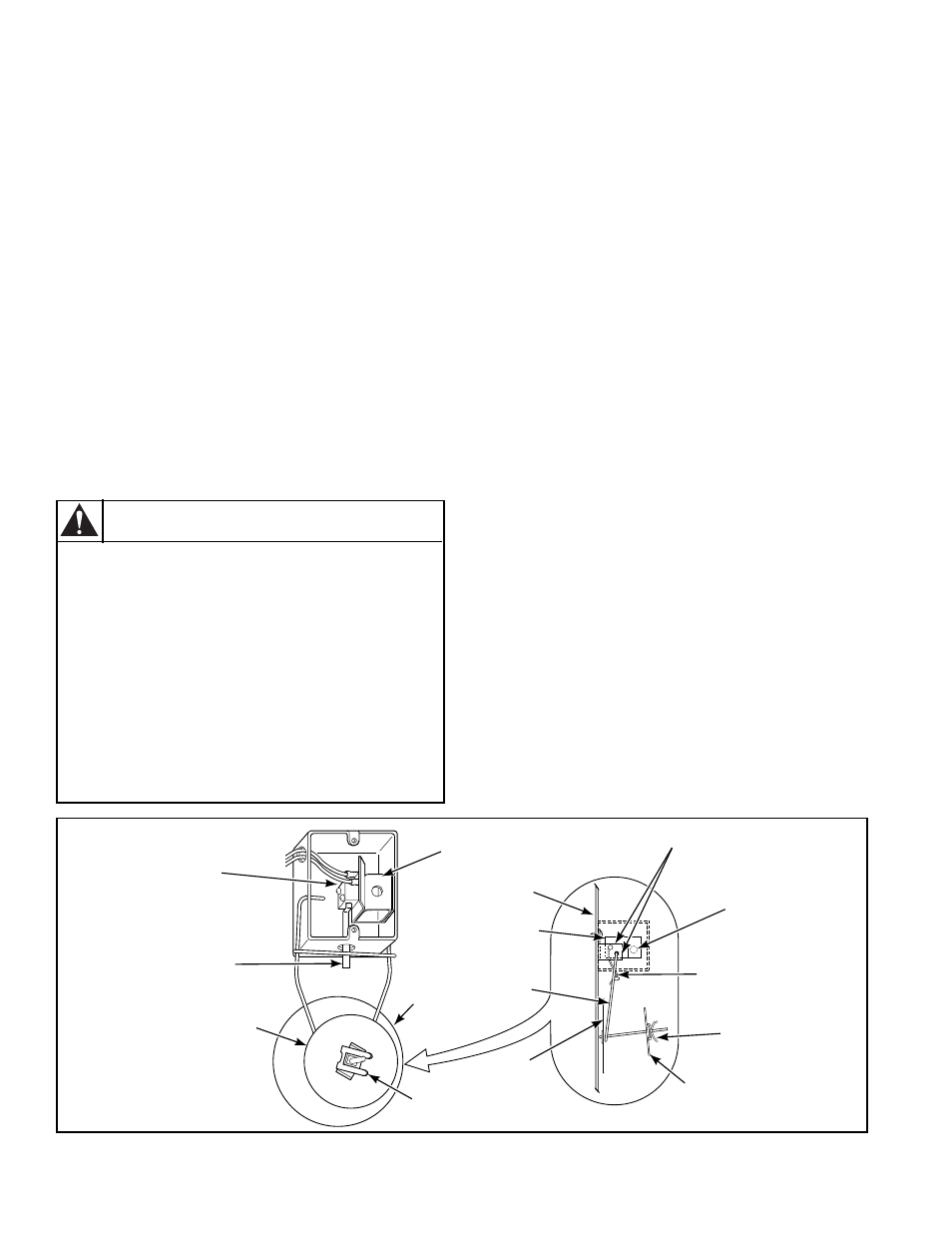

Figura 17
Para reducir el riesgo de un incendio, la
operación del interruptor de flujo de aire
puede verse afectada por una rejilla de
pelusa atascada, falta de aire de
complemento, u obstrucciones en el
conducto vertical o en los conductos
principal o colector instalados por el
cliente. Estas condiciones deben
comprobarse y se deben hacer las
correcciones necesarias antes de ajustar
el interruptor de flujo de aire. Ajuste
siempre el flujo de aire en la instalación.
W073SR1
ADVERTENCIA
T041IS3A
INTERRUPTOR DE
FLUJO DE AIRE
CONTRAPESO
ABRAZADERA
DE RESORTE
DISCO
PALANCA
DE INTERRUPTOR
SOPORTE DE
MONTAJE
PANEL POSTERIOR
DE LA SECADORA
INTERRUPTOR
DE FLUJO
DE AIRE
BRAZO DE
PALANCA
DE PALETA
DISCO
CONTRAPESO
PALANCA
DE INTERRUPTOR
TORNILLOS DE AJUSTE
DEL INTERRUPTOR
TORNILLO
ABRAZADERA
DE RESORTE
