© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT M414545 (SP) 115
INTERRUPTOR DE LA PUERTA DE CARGA
El interruptor de la puerta deberá ajustarse de forma que
el cilindro se detenga cuando la puerta se abra 5,08 cm
(2 pulgadas), con una tolerancia de ± 0,63 cm (1/4 de
pulgada). El interruptor es normalmente un interruptor
abierto y se cierra por medio de la varilla de bloqueo al
cerrarse la puerta. Si se requiere ajuste, proceda de la
siguiente manera. Consulte la Figura 18.
1. Cierre la puerta y arranque la secadora, y abra
lentamente la puerta de carga. El cilindro y el sistema
de calentamiento deberán apagarse cuando la puerta
se abra 5,08 cm (2 plg) con una tolerancia de
± 0,63 cm (1/4 de pulgada).
2. Abra lentamente la puerta de carga. Cuando la puerta
este a 5 cm (2 plg) de estar completamente cerrada, la
lengüeta deberá contactar la varilla de bloqueo y
oprimirla lo suficiente para operar el brazo de
interruptor, cerrando el interruptor con un sonido
“clic” característico.
3. Si la varilla de bloqueo no se oprime lo suficiente
para operar el interruptor, doble la lengüeta de la
puerta de carga HACIA FUERA 0,32 cm (1/8 de plg)
y repita los pasos “1” y “2”. Doble la lengüeta
0,32 cm (1/8 de pulgada) adicionales si fuera
necesario para obtener movimiento en la varilla y el
funcionamiento del interruptor.
4. Si no se obtiene la operación apropiada mediante el
procedimiento señalado en el paso “3”, desbloquee y
abra el panel superior y retire el panel de control.
Afloje los dos tornillos de ajuste sosteniendo el
interruptor al soporte y mueva el interruptor 0,32 mm
(1/8 de pulgada) hacia la parte frontal del soporte del
interruptor y vuelva a apretar los tornillos. Repita los
pasos “1” y “2”. Si el interruptor y la varilla todavía
no tienen suficiente movimiento, mueva el
interruptor hacia delante 0,32 cm (1/8 de pulgada)
más.

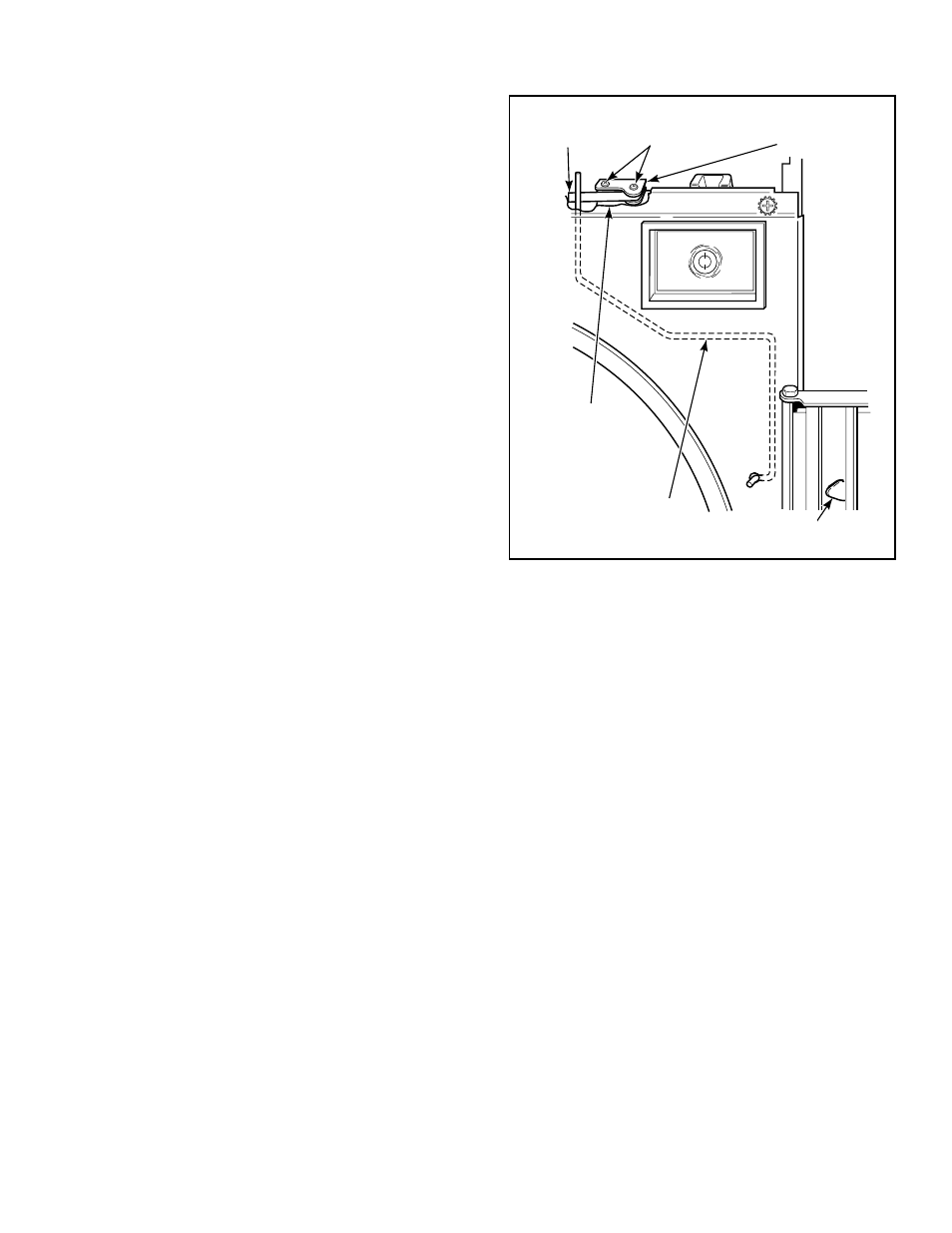

Figura 18
BRAZO DE
INTERRUPTOR
TORNILLOS
DE AJUSTE
INTERRUPTOR
DE SEGURIDAD
DE PUERTA
BARRA DE
SEGURIDAD
SOPORTE DE
INTERRUPTOR
OREJETA T249IS1A
LENGÜETA
