Como soporte inclinado:
NOTA: EVITE COLOCAR SU TELEVISOR CON LA
PANTALLA HACIA ABAJO Y APOYADO SOBRE
SU VIDRIO. El colocar el televisor apoyado sobre
su vidrio puede causarle daños permanentes.

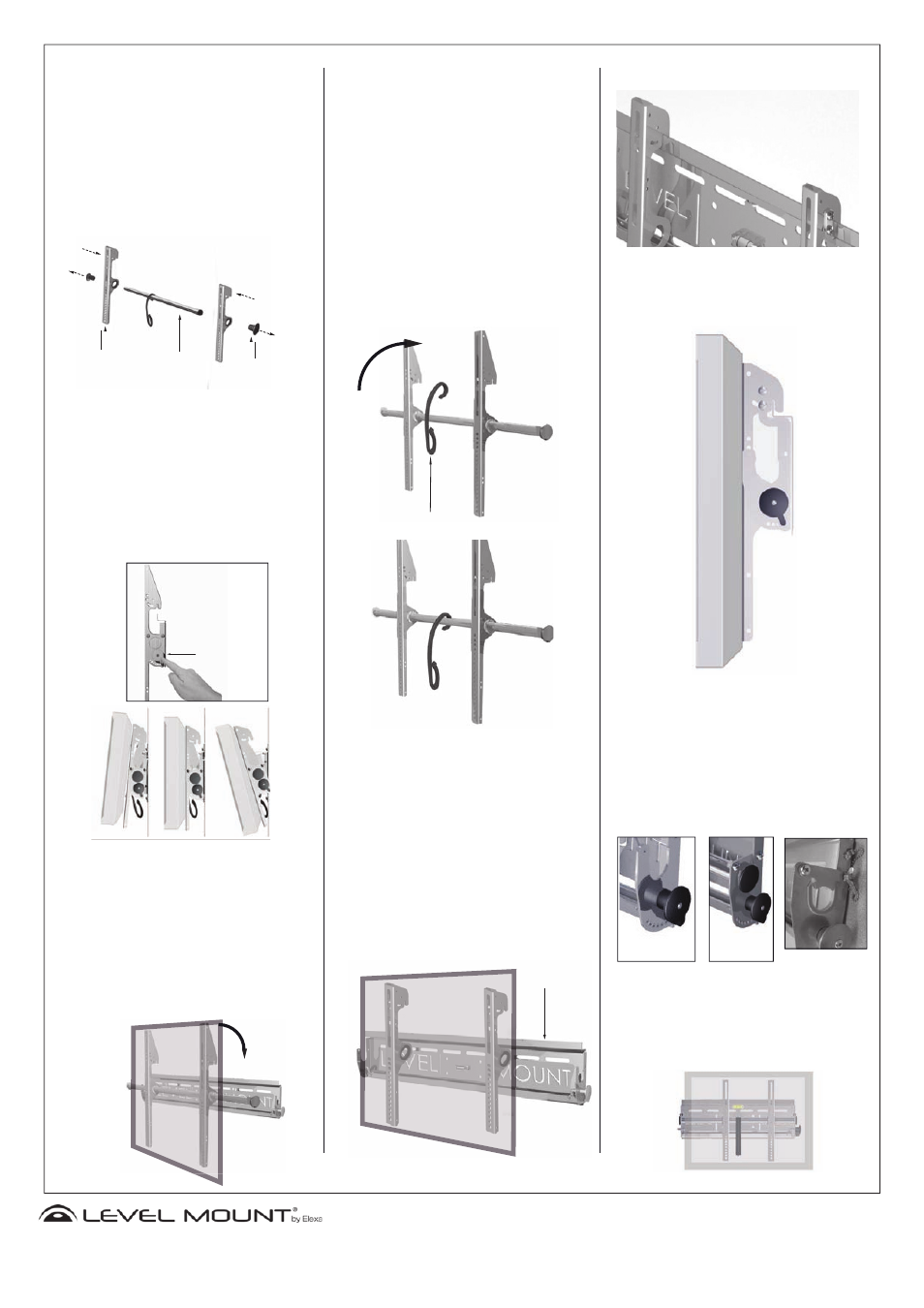

3. Desatornille los casquillos de extremo de ambos
lados y coloque los brazos de inclinación (figura
7). Tras haber colocado los brazos de inclinación
en la barra de ajuste horizontal, vuelva a atornillar
los casquillos.
Figura 7
Cómo inclinar el televisor:
Cómo inclinar el televisor: para inclinar el televisor
al ángulo deseado coloque una mano sobre la
perilla de ajuste de la inclinación y la otra bajo la
parte inferior de la pantalla. Empuje ésta ligera-
mente para descargarla de la barra de inclinación.
Levante el regulador de inclinación y vuelva a
introducirlo en la perforación correspondiente
al ángulo de inclinación deseado de forma que
quede bloqueado. Puede ajustar la inclinación de
la pantalla en incrementos de 5, desde -15 a +15
grados.
Cómo fijar la placa del televisor a la placa de
pared:
4. Cómo fijar la placa del televisor a la placa de
pared: Luego de fijar los brazos de inclinación a
su televisor ya estará listo para fijar el televisor a
la placa de pared. Se requiere de 2 personas para
fijar el televisor a la placa de pared. Encaje la pan-
talla en la placa de apoyo de manera que la barra
de ajuste horizontal descanse firmemente sobre
ambos lados del gancho de la placa de apoyo.
Botón de ajuste
de la inclinación
-15
0
15
Colocación del sistema sujetacables:
4. Colocación del sujetacables en la barra horizon-
tal: para colocar el sujetacables, no tiene más
que engancharlo a la barra de ajuste horizontal.
A continuación, coloque el sujetacables en la
posición que le resulte más conveniente para
colocar los cables junto a la pared o cualquier
aparato eléctrico. Se recomienda colocar el suje-
tacables antes de montar la pantalla en la placa
de apoyo.
Por otra parte, le recomendamos que coloque
todos los cables de la pared junto al televisor
antes de montarlo en esta. Sitúe todos los cables
en el sujetacables para que no sean un obstáculo
al levantar el televisor y tenga cuidado de no pisar
ningún cable durante este proceso, puesto que le
podría hacer caer el televisor.
Como soporte fijo:
Cómo fijar la placa del televisor a la placa de
pared:
5. Colocación del monitor de plasma/LCD en pared:
tras haber colocado los brazos de inclinación en la
pantalla, ya puede instalarla en la placa de apoyo,
Se requiere de 2 personas para fijar el televisor
a la placa de pared. Coloque los ganchos de
encaje de los brazos de inclinación sobre el borde
superior de la placa de apoyo, de manera que
los brazos de inclinación descansen firmemente
en ambos lados del borde de la placa de apoyo
(Figura 8).
Diseño discreto:
El soporte fijo/inclinado de Level Mount está diseñado
de manera que la pantalla queda a solo 7,6 cm de la
pared.
Bloqueo de la pantalla (con la opción de inclinación):
Bloqueo seguro de la pantalla: puede bloquear la barra
de ajuste horizontal tras haberla colocado sobre la placa
de apoyo, lo que le permite evitar desplazamientos no
deseados del monitor. Para ello, coloque la lengüeta de
freno en la barra de ajuste horizontal y ajuste el soporte
con los dos tornillos y
las tuercas hexagonales proporcionadas. Puede ase-
gurarlo colocando una pieza pequeña de metal en la
lengüeta de freno.
Cómo ajustar la posición del televisor:
Ajuste horizontal del monitor: el soporte para televisores
de plasma/LCD puede ajustarse conforme al estándar
de montaje VESA 100 (3,94’’ x 3,94’’) y otros para
pantallas de mayor tamaño. El soporte le permite un
desplazamiento lateral de hasta 20 cm.
Barra horizontal
de ajuste
Brazo de
inclinación
Capacete
El sistema sujetacables
Figura 8
Upper Lip
