Utilisation du support basculant :
REMARQUE : NE POSEZ JAMAIS VOTRE
TÉLÉVISEUR FACE CONTRE LE SOL. Cela peut
entraîner des dommages irréversibles.

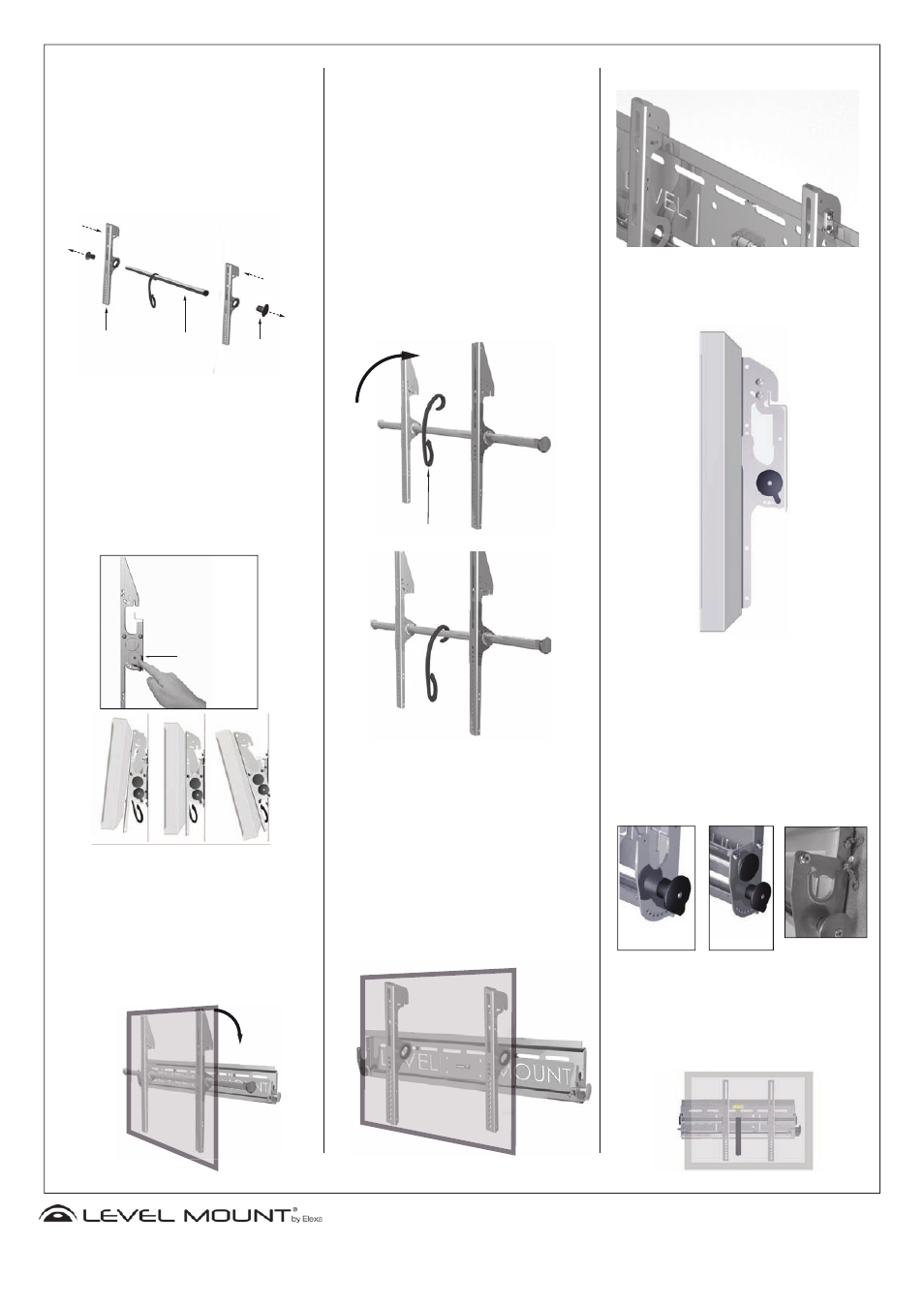

3. Retirez les bouchons situés sur les côtés des bras
basculants et faites glisser ces derniers dans
la barre de réglage horizontale (illustration 7).
Revissez ensuite les bouchons.
Illustration 7
Inclinaison de l’écran :
Inclinaison de l’écran : Pour orienter l’écran dans
la position désirée, placez une main sur l’un des
boutons de réglage de l’inclinaison et l’autre
sous la partie inférieure de l’écran. Éloignez
délicatement l’écran de la barre d’inclinaison en
le tirant vers vous. Tirez sur le bouton de réglage
de l’inclinaison, orientez l’écran jusqu’à atteindre
l’angle souhaité, puis relâchez le bouton pour
lui permettre de se loger dans le trou désigné.
L’écran peut se régler par incréments de 5 degrés,
de -15 à +15 degrés.
Installation de l’écran sur la plaque murale :
4. Fixation du téléviseur plasma ou LCD au mur :
Une fois que vous avez fixé les bras basculants à
votre écran, il ne vous reste plus qu’à le fixer sur
la plaque murale. Deux personnes sont nécessai-
res pour faire glisser le téléviseur dans la plaque
murale. Faites glisser l’écran sur la plaque murale
jusqu’à ce que la barre de réglage horizontale
repose fermement sur les crochets sur la plaque
murale.
Molette
de réglage
de l’inclinaison
-15
0
15
Fixation du système de gestion de câble :
4. Fixation du système de gestion de câble sur la
barre horizontale : Pour fixer le système, accro-
chez-le tout simplement à la barre de réglage
horizontale. Placez-le ensuite à l’emplacement
le plus approprié pour orienter les câbles le
long du mur ou vers un composant électrique.
Il est recommandé d’accrocher le système de
gestion de câble avant de fixer l’écran à la
plaque murale.
Il est recommandé de brancher tous les câbles
muraux à votre téléviseur avant de fixer celui-ci
au mur. Tous les câbles doivent être placés dans
le crochet du système de gestion de câble afin
de faciliter l’installation du téléviseur. Assurez-
vous que vous ne marchez pas sur l’un des câbles
lorsque vous soulevez le téléviseur car il risque
de vous glisser des mains.
Utilisation du support fixe :
Installation de l’écran sur la plaque murale:
5. Fixation du téléviseur plasma ou LCD au mur :
Une fois que vous avez fixé les bras basculants à
votre écran, il ne vous reste plus qu’à le fixer sur
la plaque murale. Deux personnes sont nécessai-
res pour faire glisser le téléviseur sur la plaque
murale. Faites glisser les crochets de fixation des
bras basculants sur la languette supérieure de
la plaque murale jusqu’à ce que les bras repo-
sent fermement de chaque côté de la languette
(Illustration 8).
Architecture discrète:
L’architecture du support fixe/basculant LevelMount
permet d’installer le téléviseur à 6.2 cm (3 po) du mur
seulement.
Verrouillage de l’écran (en utilisant l’option d’inclinai-
son) :
Verrouillage sûr de l’écran : Une fois que vous avez logé
la barre de réglage horizontale dans la plaque murale,
vous pouvez la verrouiller. Pour éviter que le téléviseur
ne soit délogé accidentellement, fixez l’écran à la pla-
que murale en tournant l’attache de verrouillage vers la
barre de réglage horizontale. Utilisez les deux vis et les
écrous hexagonaux fournis pour fixer l’attache de
verrouillage. Vous pouvez insérer une cheville dans
l’attache pour la verrouiller.
Réglage de l’écran :
Réglage horizontal de l’écran : Le modèle de support
mural fixe/basculant pour téléviseur LCD/Plasma se
règle de façon à être compatible avec les modèles de
montage VESA 100 mm (3,94 x 3,94 po) et les modèles
de montage plus larges pour les écrans de grande
taille. L’écran peut se régler horizontalement jusqu’à 20
cm (8 po).
Barre de réglage
horizontal
Bras d’in-
clinaison
Bouchon d’ex-
trémité
Système de gestion de câbles
Illustration 8
