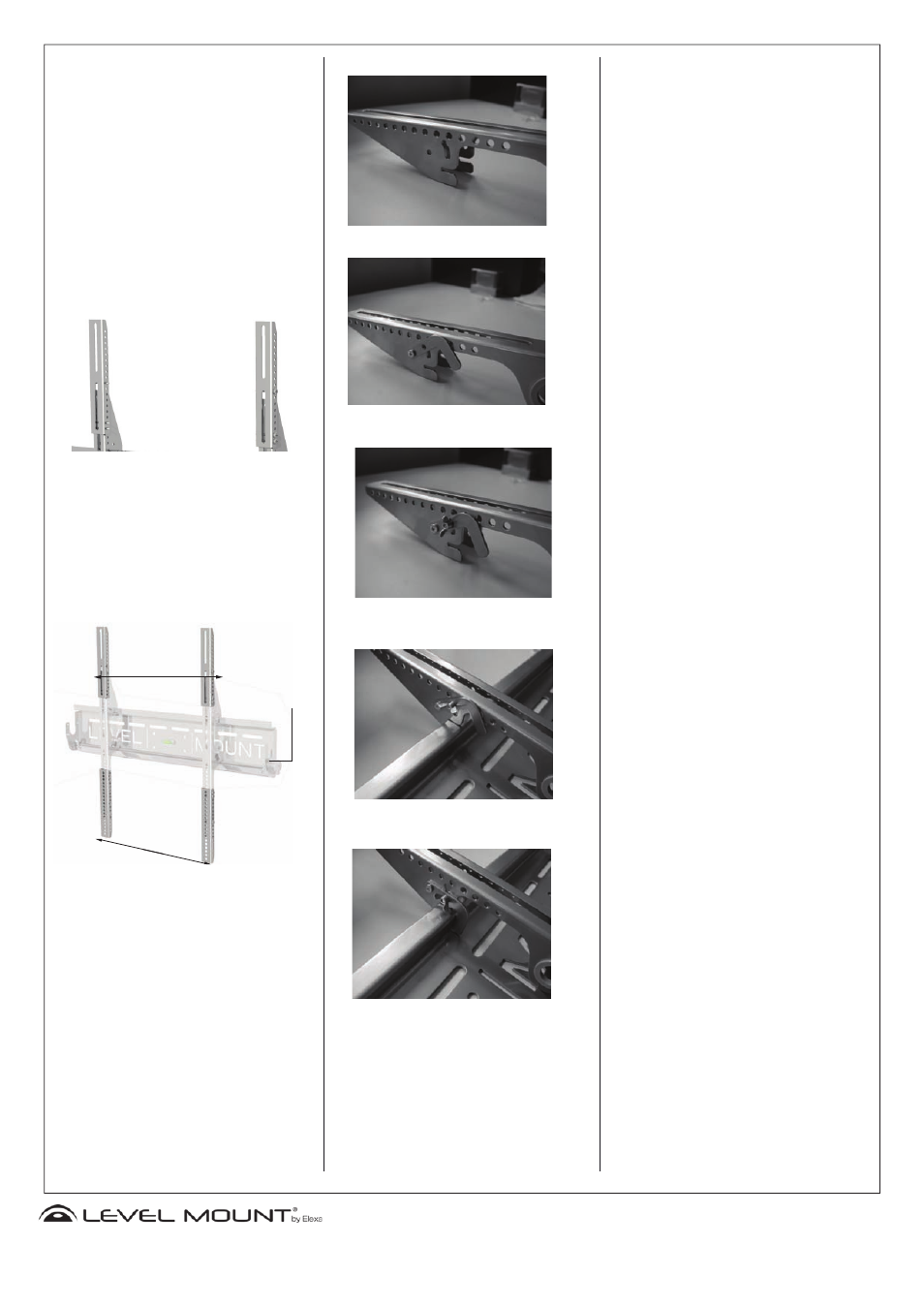

Fixation des bras d’extension :
(Remarque : Non inclus pour certains modèles)
4. Si vous disposez d’un téléviseur LCD ou plasma de
grande taille, vous devez utiliser les bras d’extension
fournis. Si la taille de votre téléviseur exige l’installa-
tion de bras d’extension, vous devez utiliser toutes les
extensions fournies afin d’assurer le soutien complet du
téléviseur par le support.
Avant de fixer les bras d’extension, nous vous recom-
mandons de mesurer la distance entre les trous de
montage situés à l’arrière de votre téléviseur. Les bras
d’extension sont équipés de nombreux trous afin de
faciliter le réglage de tous les modèles de téléviseur
(Illustration 7).
Fixez les bras d’extension aux bras basculants en y insé-
rant les vis M5 (V) et les rondelles frein (W), puis serrez à
l’aide des écrous hexagonaux (X). Utilisez 2 vis M5 pour
chaque bras d’extension.
Remarque : Le mécanisme de blocage doit être orienté
vers l’extérieur des parties supérieures droite et gau-
che des bras d’extension. Lors du réglage des bras
d’extension, le levier de blocage doit être desserré
puis resserré.
Verrouillage de l’écran (en utilisant l’option fixe) :
Pour fixer l’équerre de verrouillage au bras basculant,
vous devez utiliser le matériel contenu dans le sachet
8. Alignez l’équerre de verrouillage comme indiqué
dans l’illustration 9. Insérez la vis M5 à travers l’équerre
de verrouillage (Y) et le bras basculant. Serrez-le à
l’aide de l’écrou hexagonal fourni (AA). Vous devez
à présent visser la deuxième vis M5 à travers l’équerre
de verrouillage (Y) et le bras basculant, puis serrez à
l’aide d’un écrou à oreilles BB) comme indiqué dans
l’illustration 10. L’écrou à oreilles peut se desserrer et
se resserrer pour verrouiller le bras basculant à la plaque
murale (illustrations 11 et 12).
www.LevelMount.com
Tél. : 1-888-229-1459
©2008 Level Mount
Brevets en attente
Bras d’extension
Bras d’extension
Levier de
Blocage
Illustration
7
Illustration 8
Illustration 9
Illustration 10
Illustration 11
Illustration 12
