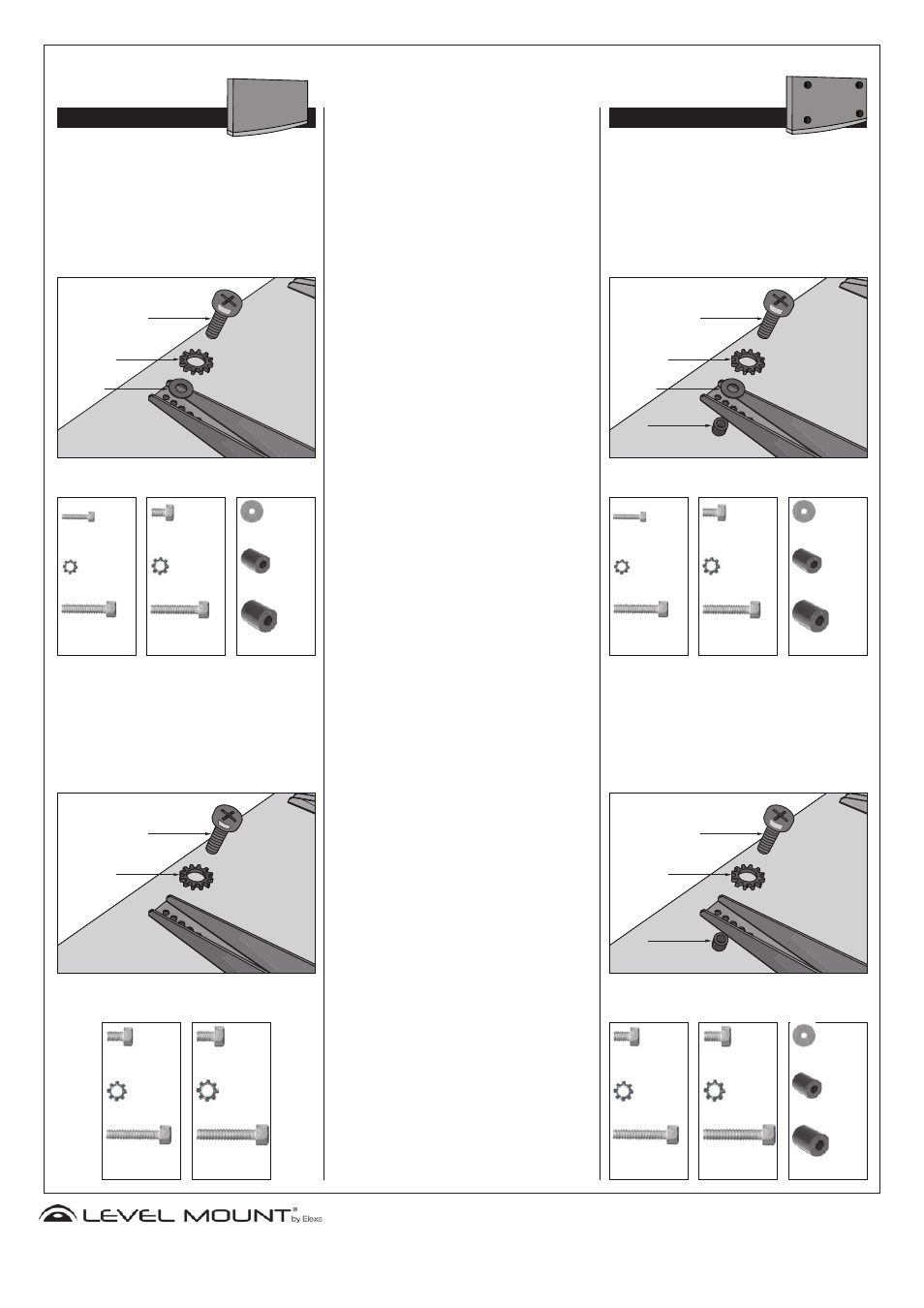

Cómo fijar la placa del televisor al televisor de LCD o
de plasma:

PARTE TRASERA PLANA

Los televisores de respaldo plano utilizan pernos más
cortos. En aparatos de plasma/LCD con parte trasera
plana de tornillos de diámetro M4 o M5, enrosque al
televisor un tornillo M4 x 12 (A) o M5 x 12 (C) a través
del brazo de inclinación, la arandela de seguridad cor-
respondiente (L o M) y una arandela M4/M5. Consulte
el diagrama 1 a continuación para ver la instalación en
detalle. Apriete los tornillos firmemente con un destor-
nillador de cruz. Evite apretarlos en exceso.

Diagrama 1

Los televisores de respaldo plano utilizan pernos más
cortos. En aparatos de plasma/LCD con parte trasera plana
de tornillos de diámetro M6 o M8, enrosque al televisor
un tornillo M6 x 12 (E) o M8 x 16 (G) a través del brazo de
inclinación y la arandela de seguridad correspondiente
(N,O). Consulte el diagrama 2 a continuación para ver la
instalación en detalle. Apriete los tornillos firmemente con
un destornillador de cruz. Evite apretarlos en exceso.

Diagrama 2

PARTE TRASERA CON RANURAS

Los televisores de plasma o LCD cuyo respaldo presenta
una cavidad utilizan pernos más largos y también espacia-
dores. En aparatos de plasma/LCD con parte trasera con
ranuras para los que se necesiten tornillos de diámetro
M4 o M5, enrosque al televisor un tornillo M4 x 30 (B) o
M5 x 30 (D) a través del brazo de inclinación, la arandela
de seguridad correspondiente (L,M), una arandela M4/M5
y un espaciador M4/M5 (J). Consulte el diagrama 5 a
continuación para ver la instalación en detalle. Apriete los
tornillos firmemente con un destornillador de cruz. Evite
apretarlos en exceso.

Diagrama 5

Los televisores de plasma o LCD cuyo respaldo presenta
una cavidad utilizan pernos más largos y también espacia-
dores. En aparatos de plasma/LCD con parte trasera con
ranuras para los que se necesiten tornillos de diámetro M6
o M8, enrosque al televisor un tornillo M6 x 35 (F) o M8
x 40 (H) a través del brazo de inclinación, la arandela de
seguridad correspondiente (N,O) y un espaciador M6/M8
(J). Consulte el diagrama 6 a continuación para ver la insta-
lación en detalle. Apriete los tornillos firmemente con un
destornillador de cruz. Evite apretarlos en exceso.

Diagrama 6

A or C

L or M

I

Kit 2

(4x) Tornillo de

estrella Phillips

M5 x 12

(4x) M5 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M5 x 30

Kit 5

(4x) M4/M5

Arandela

(4x) M4/M5

Espaciador

(4x) M6/M8

Espaciador

Kit 1

(4x) Tornillo de

estrella Phillips

M4 x 12

(4x) M4 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M4 x 30

E or G

N or O

B or D

L or M

I

J

F or H

N or O

J

Kit 2

(4x) Tornillo de

estrella Phillips

M5 x 12

(4x) M5 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M5 x 30

Kit 5

(4x) M4/M5

Arandela

(4x) M4/M5

Espaciador

(4x) M6/M8

Espaciador

Kit 1

(4x) Tornillo de

estrella Phillips

M4 x 12

(4x) M4 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M4 x 30

Kit 4

(4x) Tornillo de

estrella Phillips

M8 x 16

(4x) M8 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M8 x 40

Kit 3

(4x) Tornillo de

estrella Phillips

M6 x 12

(4x) M6 Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M6 x 35

Kit 5

(4x) M4/M5

Arandela

(4x) M4/M5

Espaciador

(4x) M6/M8

Espaciador

Kit 4

(4x) Tornillo de

estrella Phillips

M8 x 16

(4x) M8 Arandela

de seguridad

(4x)Tornillo de

estrella Phillips

M8 x 40

Kit 3

(4x) Tornillo de

estrella Phillips

M6 x 12

(4x) M6Arandela

de seguridad

(4x) Tornillo de

estrella Phillips

M6 x 35

www.LevelMount.com

1-888-229-1459

©2008 Level Mount

Patentes pendientes
