SG

• SG-D Barrier Gate Operator Installation Guide

- 17 -

P1277 Revision X2 8-11-2011

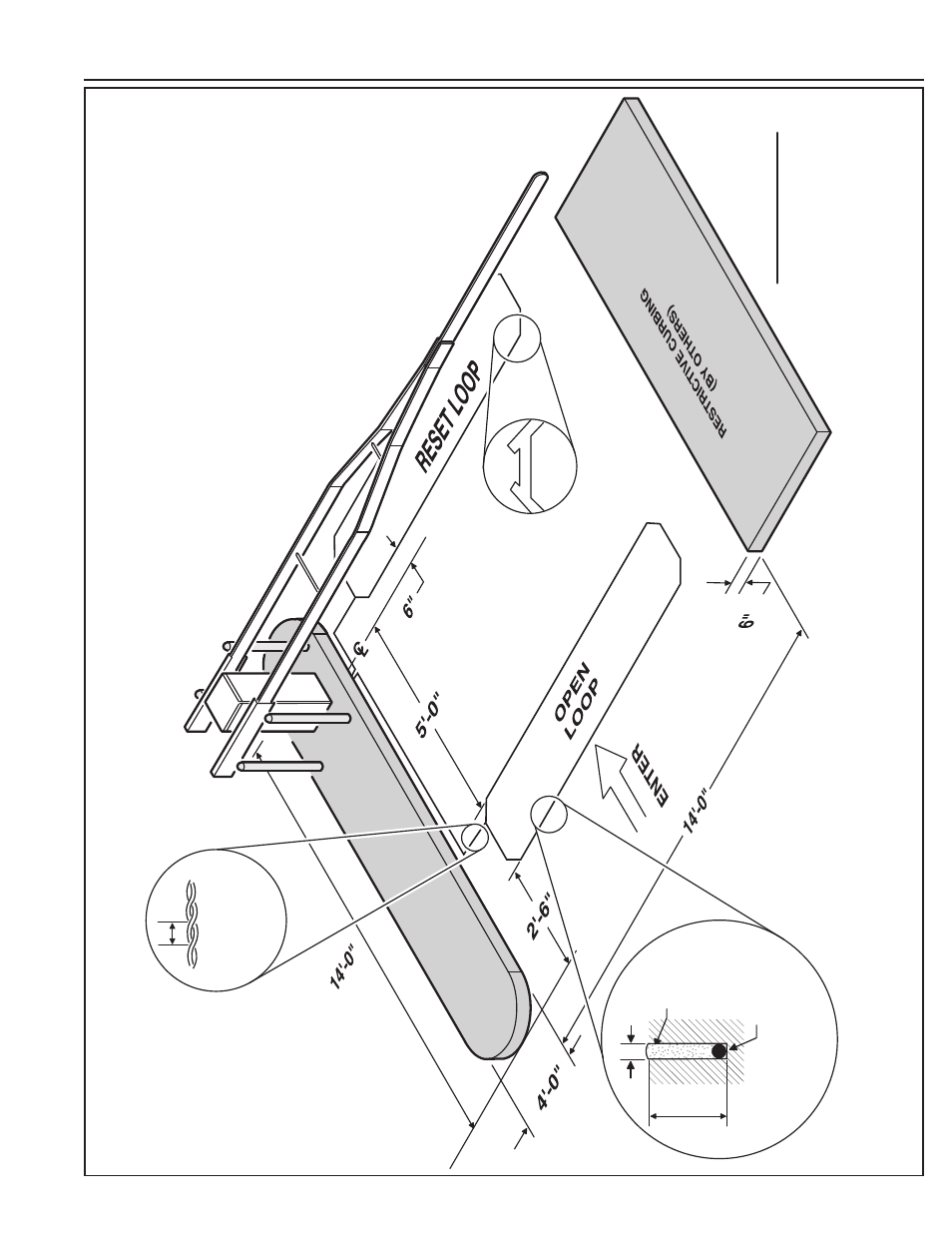

Free Gate Loop Layout Illustration

TWIST WIRE FROM END OF

LOOPS BACK TO OPERATOR

AT LEAST SIX TIMES PER

FOOT

2" MAX.

2"

3/8"

LOOP

SEALANT

USE RELIEF CUTS

AT CORNERS

MULTIPLE TURNS

REFER TO LOOP

INSTALLATION NOTES

FOR DETAILS

THIS SYSTEM IS TYPICALLY USED AS AN ENTRANCE

OR EXIT IN CONJUNCTION WITH A CONTROLLED

ENTRANCE OR EXIT.

OPERATION OF FREE GATE

SYSTEM:

WHEN VEHICLE PASSES OVER OPEN

DETECTOR LOOP, THE ARM RAISES.

WHEN VEHICLE PASSES OVER AND OFF OF

RESET DETECTOR LOOP, THE ARM LOWERS.

FREE GATE LAYOUT

LOCATE BARRIER GATE

EQUIPMENT 35' FROM

ROADWAY SO THAT

APPROCHING VEHICLES

ARE ABLE TO COMPLETE

RIGHT TURN BEFORE

REACHING ACTUATING DEVICE.
