4 Channel DVR User Guide
61

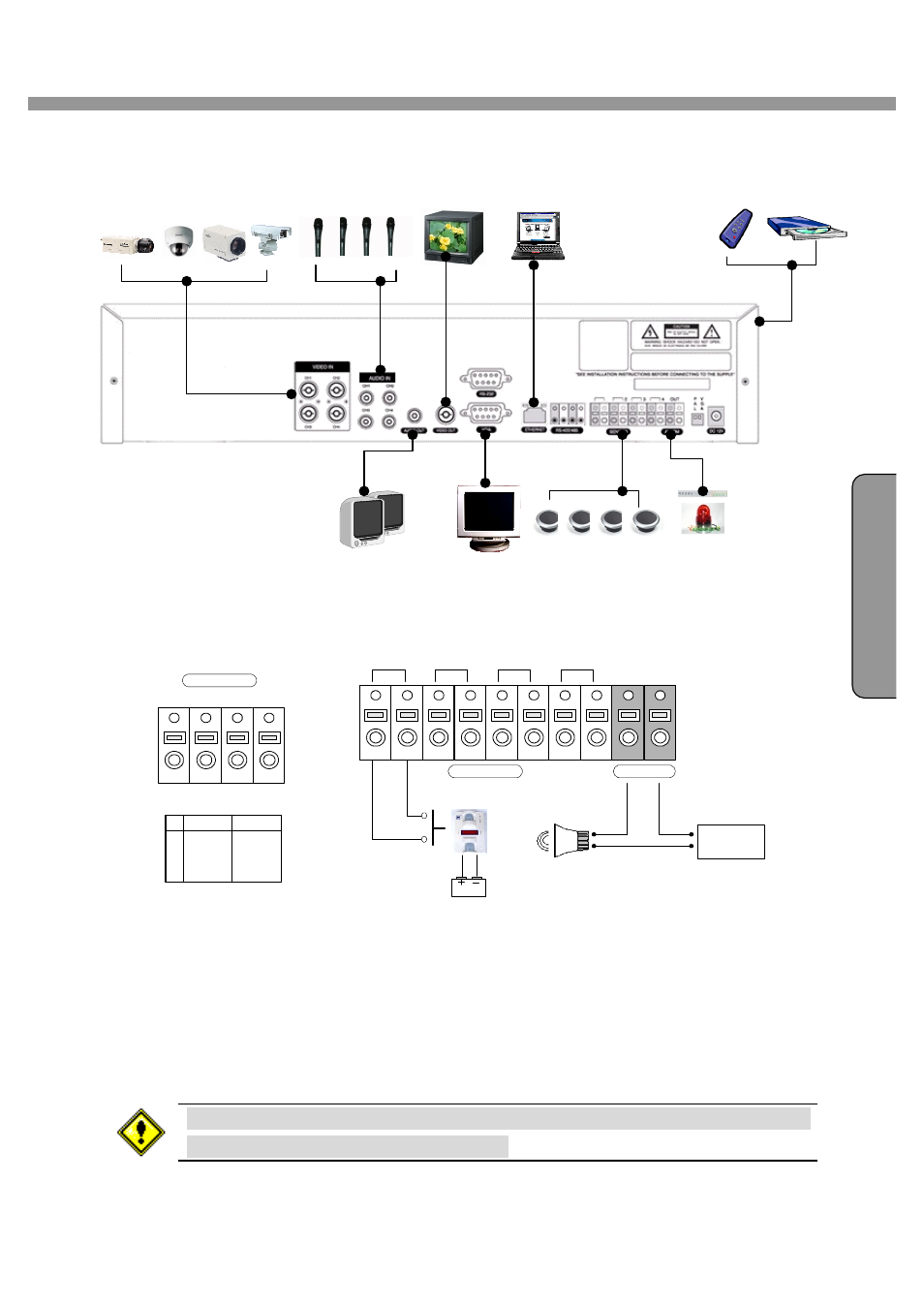

시스템 구성
RS485/422 단자 및 SENSOR /ALARM 연결 방법
Dried Contact
1
2
3
4
OUT
(+)
(-)
(+)
(-)
+12VDC
ALARM
SENSOR
Sensor
Adapter
RS-422/485
TX+ TX- RX+ RX-
1 2 3 4
RS422 R485
1 TX+ DATA+
2 TX- DATA-
3 RX+
4 RX-
센서: 각종 센서(적외선 센서, 열선 감지기, 마그네틱 등)의 신호선 (2선)을 각 센서단자
(1~4)의 좌측과 우측에 각각 연결합니다. (센서의 N/O과 N/C 형식설정은 설정항목에서
지정합니다.)
알람: 알람출력단자 (OUT)에 각종 알람장비 (경광등, 사이렌, 외부릴레이 등)의 신호선 (2
선)을 좌측과 우측에 각각 연결합니다. 알람출력 단자는 동작전압 30V, 300mA 이하
에서 사용하십시오. 전등 및 AC로 동작되는 기기를 제어할 경우에는 별도의 외부릴
레이를 이용하여 제어 하십시오.
센서입력 단자에 전원을 인가하지 마십시오. 만약 센서입력에 전원이 연결되면
시스템 오작동의 원인이 될 수 있습니다.
