ménagers tels que des lampes de poche et
autres appareils fonctionnant sur piles ne
consommant pas plus de 500 mA. Dans la

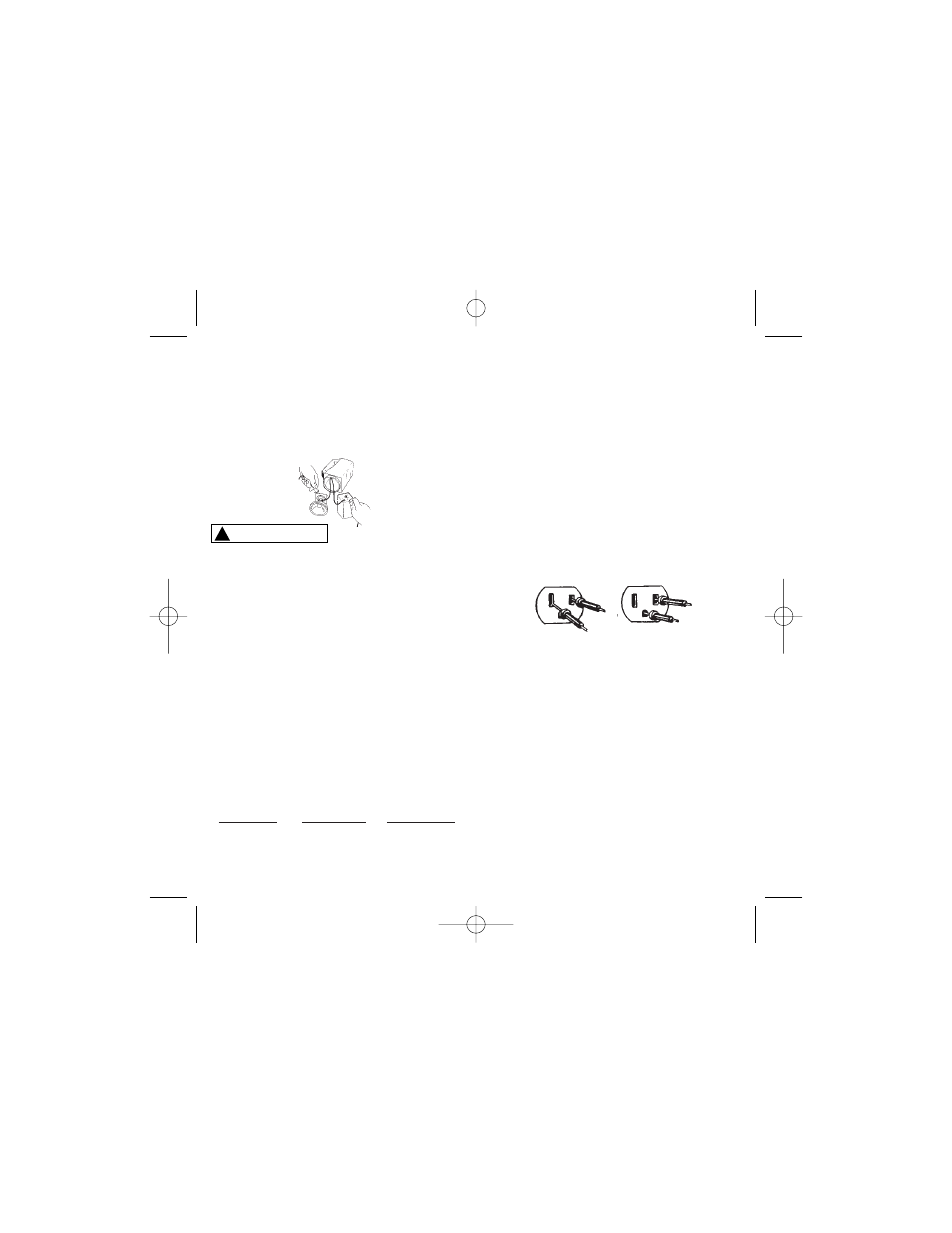

figure 2, la sonde rouge (+) est connectée sur
la borne (+) de la pile de la lampe et la sonde
noire (-) sur l’ampoule. Le multimètre indique
alors l’appel de courant lorsque l’interrupteur
de la lampe est en position de MARCHE.
Ne pas appliquer de
tension sur les sondes lorsque le multimètre est
en gamme de mA/A.
Voir Sécurité n° 8.
6. Mesures de tension c.a.
1) Enfoncer les fils d'essai entièrement dans
les prises d'entrée appropriées, (-) fil noir,
(+) fil rouge.
2) Mettre le sélecteur fonctions/gammes sur
la gamme de tension c.a. appropriée. Si la
tension est inconnue, utiliser la gamme la
plus élevée. Si la tension appliquée tombe
dans une gamme inférieure, mettre le
sélecteur sur la position appropriée afin
d’obtenir une précision maximum.
3) Mettre les sondes en contact avec le circuit
testé. Avec la tension c.a. la polarité des son-
des est sans importance.
Utiliser le tableau ci-dessous comme guide pour
l’interprétation des mesures de tension c.a. :
10 0-10 1
50 0-50 1
250 0-250 1
1000 0-10 100
Mesures courantes de tension c.a.
6.1 Prises murales
Si la prise est commandée par un
commutateur, s’assurer que ce dernier est en
position MARCHE. Régler le sélecteur
fonctions/gammes sur 250 “AC V”. Mettre les
sondes d'essai en contact avec les fentes
“sous tension” et “neutre” de la prise (voir fig.
3A). L’aiguille doit indiquer 120 V c.a. sur
l’échelle de 0 à 250. Pour s'assurer que la prise
est correctement mise à la terre : mettre une
sonde d'essai en contact avec la fente “sous
tension” (étroite) de la prise, et l'autre en
contact avec la fente de terre. Le multimètre
doit indiquer 120 V c.a., comme
précédemment.
7. Mesures de
résistance/continuité
Pour les mesures de résistance et de continuité,
l’appareil testé DOIT ETRE HORS TENSION.
1) Enfoncer les fils d'essai entièrement dans
les prises d'entrée appropriées, (-) fil noir,
(+) fil rouge.
2) Mettre le sélecteur fonctions/gammes sur la
gamme d’ohms et mettre les sondes en
contact l’une avec l’autre. Tourner lentement
la molette de réglage du zéro jusqu’à ce que
l’aiguille se trouve sur le zéro à l’extrémité
droite de la gamme d’ohms. Lorsqu'une
aiguille ne se centre pas sur le zéro,
remplacer la pile par deux piles neuve 1,5
Figure 2
! AVERTISSEMENT
Gamme de
tension c.a.
Lire l’échelle
suivante
et multiplier la
mesure par :
Figure 3
3A
3B
