28 27
500 mA de su multímetro se utiliza comúnmente
por técnicos de reparaciones de aparatos
electrónicos y aficionados para resolver fallas de
varios circuitos de voltaje bajo. Aunque no lo
utilizan normalmente los que reparan desperfectos
eléctricos en el hogar, esta función puede usarse
para medir el consumo de corriente (en
miliamperios) de aparatos domésticos tales
como linternas, y otros aparatos que funcionan
con baterías que no consumen más de 500 mA.

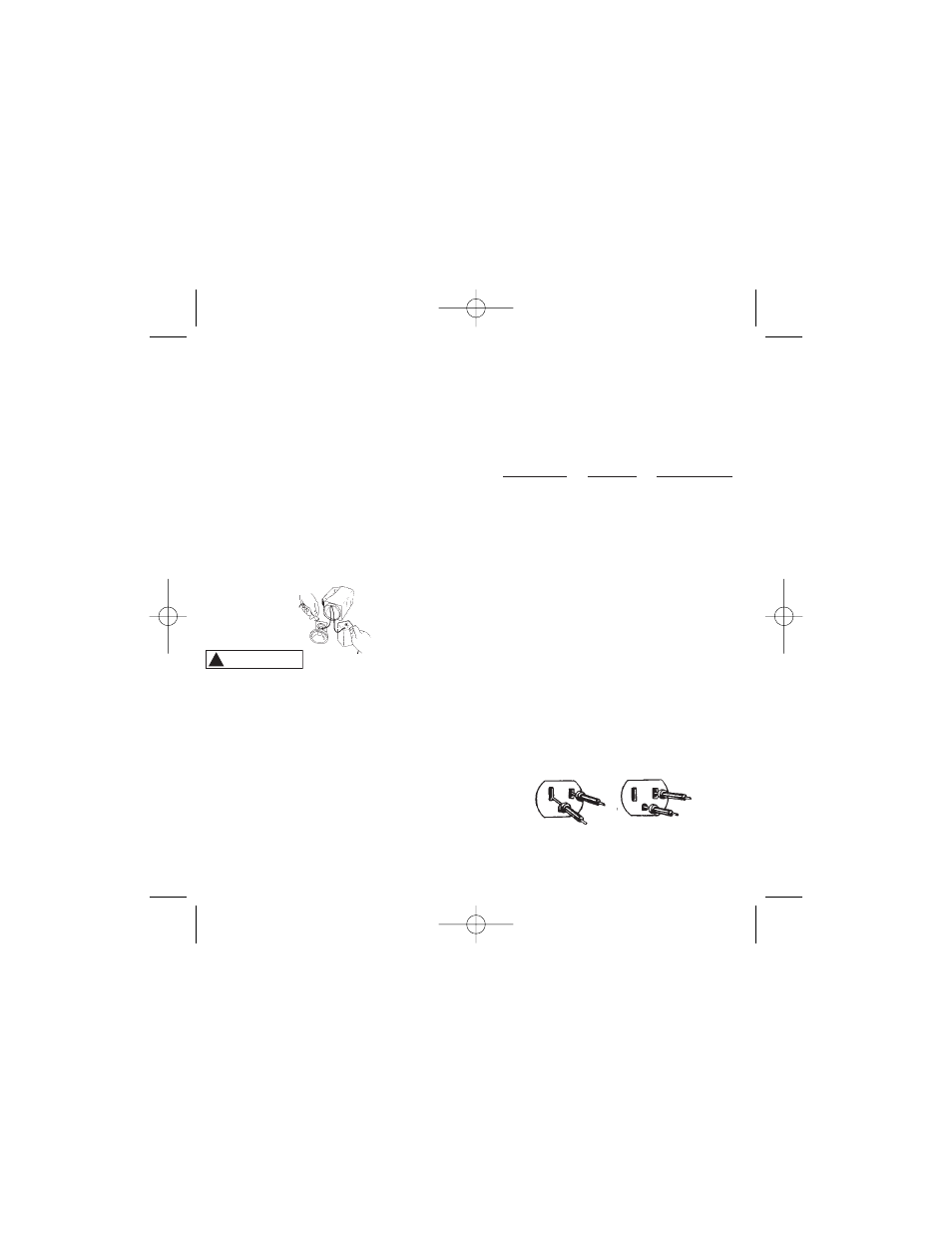

En la figura 2, el conductor de prueba rojo (+)
está conectado al terminal (+) de la batería de la
linterna, mientras que el conductor de prueba
negro (-) está conectado al bulbo. El probador
indicará el consumo de corriente (en miliamperios)
cuando el interruptor de la linterna se coloca en
posición de encendido (ON).
No aplique voltaje a los
conductores de prueba mientras el
probador esté colocado en la escala de
mA/A. Vea el punto No. 8 bajo
Para su
seguridad.
6. Medición de voltaje AC
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro , (+) conductor rojo.
2) Coloque el selector de función/escala en la
escala de voltaje AC correcta. Si se
desconoce el voltaje, utilice la escala más
alta. Si el voltaje aplicado cae dentro de la
escala de una posición inferior, restablezca
el selector de función/escala a la posición
correcta para obtener mayor precisión.
3) Toque los conductores de prueba con el circuito
bajo prueba. Con el voltaje AC, la polaridad de
los conductores de prueba no es importante.
Utilice la tabla siguiente como una guía para
la lectura de las mediciones de voltaje AC:
10 0-10 1
50 0-50 1
250 0-250 1
1000 0-10 100
Mediciones comunes de voltaje AC
6.1 Receptáculos de pared
Si el receptáculo se controla por un interruptor,
asegúrese de que el interruptor esté en
posición de encendido (ON). Coloque el
selector de función/escala en la posición de
250 “AC V”. Toque los conductores de prueba
con las ranuras “energizada” y “neutral” del
receptáculo (vea la fig. 3A). La lectura de la
aguja debe ser de 120 voltios AC en la escala
de 0-250. Para probar que el receptáculo esté
debidamente conectado a tierra, toque uno de
los conductores de prueba con el lado
“energizado” (angosto) del receptáculo, y el
otro conductor de prueba con la ranura
conectada a tierra. La lectura del probador
debe ser de 120 voltios AC, como antes.
7. Medición de
resistencia/continuidad
Para las pruebas de resistencia y continuidad,
Figura 2
! PRECAUCION PRECAUCION
Posición de
la escala
“AC V”
Lea la
siguiente
escala
y multiplique
la lectura por:
Figura 3
3A
3B
