40 39
3.1 Réglages préliminaires
Insérer les connecteurs des fils de sonde à
fond dans les jacks d’entrée appropriés. Si le
réglage du zéro est nécessaire, tourner lente-
ment la vis de réglage mécanique dans un
sens ou dans l’autre, de façon à placer l’aigu-
ille exactement au-dessus des trois zéros noirs
de l’extrémité gauche de l’échelle.
Multimètre analogique : lecture de
l’échelle
Généralités
La première étape d’utilisation d’un
multimètre analogique est d’aligner l’aiguille
sur l’échelle de mesure. Localiser le miroir et
aligner l’aiguille sur sa propre réflexion.
Lorsque la réflexion est cachée par l’aiguille,
cette dernière est correctement alignée.
Résistance (Ohms - Ω)
Utiliser l’échelle du haut pour mesurer la
résistance. Si le multimètre est réglé sur “X1K”,
multiplier la valeur indiquée par 1000Ω.
Tension c.c. (“DC V”)
Utiliser l’échelle du milieu, qui se trouve juste au-
dessous du miroir. Mettre le sélecteur sur la
position correspondant au nombre le plus élevé
de l’échelle. Si le réglage ne correspond à aucun
des nombres, utiliser une échelle pouvant être
facilement multipliée (par ex., pour 1000 V utiliser
l’échelle 10 V, puis multiplier la mesure par 100).
Tension c.a. (“AC V”)
Utiliser les mêmes nombres et procédures que
pour la tension c.c., mais consulter l’échelle qui
se trouve directement au-dessous des nombres.
Milliampères c.c.
Utiliser la même échelle et les mêmes
procédures que pour la mesure de tension c.c.
Gain en décibels (dB) (Voir page 47)
Utiliser l’échelle marquée dB pour la mesure
des décibel le gain des transistors. Consulter
le tableau à la droite de l’échelle pour la
conversion correcte.
3.2 Etat de la pile interne
Avant d’effectuer des contrôles de résistance
ou de continuité, vérifier l’état de la pile interne.
Tout d’abord, mettre le sélecteur
fonctions/gammes sur la gamme résistance.
Toucher l’une des sondes avec l’autre : l’aiguille
doit basculer vers la droite de l’échelle. Garder
les sondes en contact et tourner la molette de
réglage du zéro jusqu’à ce que l’aiguille se
trouve sur le zéro du côté droit de l’échelle des
ohms (verte). Lorsqu'une aiguille ne se centre
pas sur le zéro, remplacer la pile par deux piles
neuve 1,5 volt de format AAA non
rechargeable (voir
Remplacement de la pile).
4. Mesure de tension c.c.
1) Insérer les connecteurs des fils de sonde à
fond dans les jacks d’entrée appropriés : (-)
fil noir, (+) fil rouge.
2) Mettre le sélecteur fonctions/gammes sur
DC
10
20
50 100
200
500
2K
5K
10K
6
8
1K

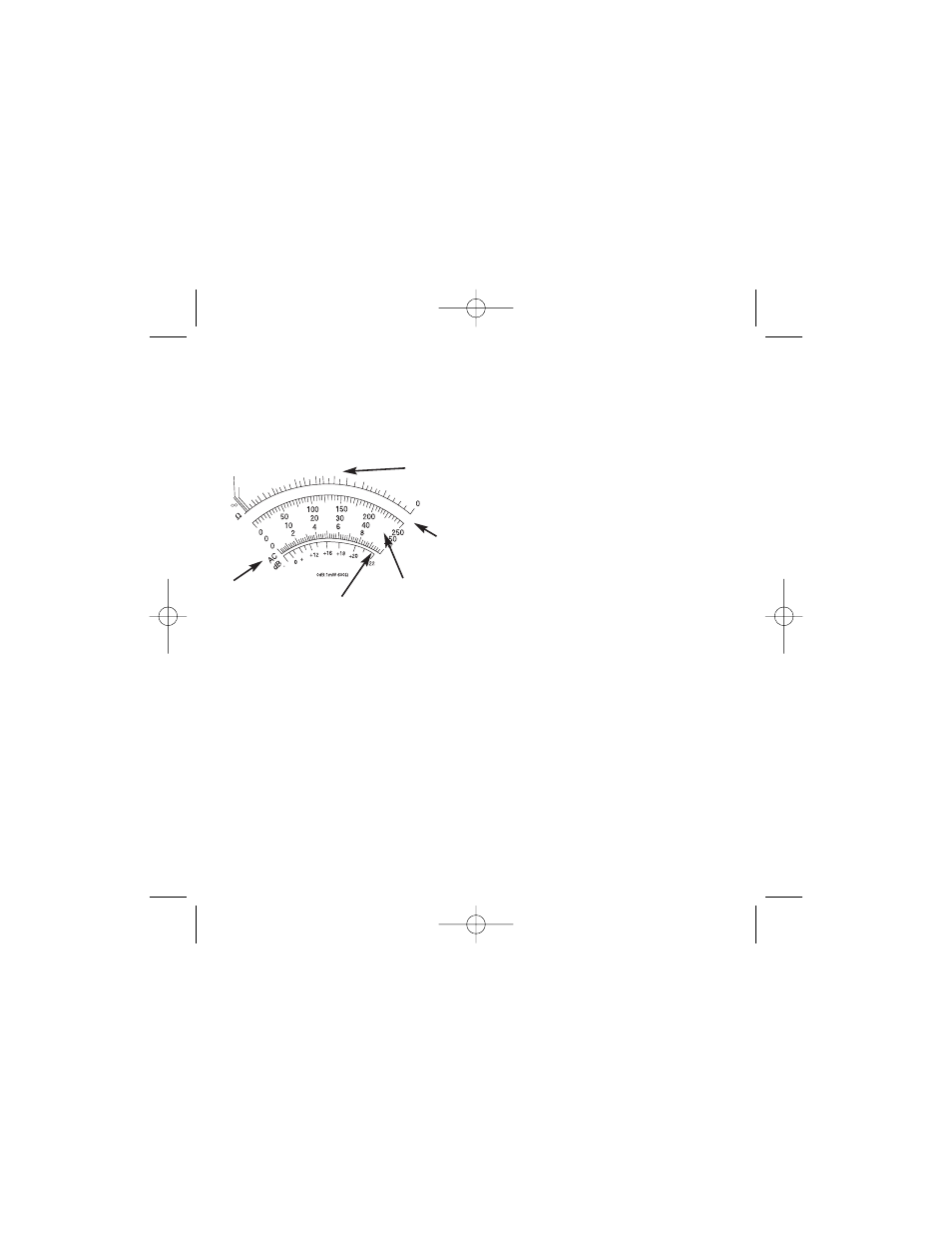

Echelle de
résistance
(ohms)
Echelle de
tension c.c. et
de milliampères
Graduations
communes des
gammes de
tension c.a. et c.c Echelle de tension c.a.
Echelle dB pour mesure de gain
de transistor
}
