pile interne pour éviter les risques de fuites
qui pourraient endommager l’appareil.
3.1 Réglages préliminaires
Insérer les connecteurs des fils de sonde à
fond dans les jacks d’entrée appropriés. Si le
réglage du zéro est nécessaire, tourner lente-
ment la vis de réglage mécanique dans un
sens ou dans l’autre, de façon à placer l’aigu-
ille exactement au-dessus des trois zéros noirs
de l’extrémité gauche de l’échelle.
Multimètre analogique : lecture de
l’échelle
Généralités
La première étape d’utilisation d’un
multimètre analogique est d’aligner l’aiguille
sur l’échelle de mesure.
Résistance (Ohms - Ω)
Utiliser l’échelle du haut pour mesurer la
résistance. Si le multimètre est réglé sur
“X1K”, multiplier la valeur indiquée par
1000Ω.
Tension c.c. (“DC V”)
Utiliser l’échelle du milieu. Mettre le sélecteur sur
la position correspondant au nombre le plus
élevé de l’échelle.
Tension c.a. (“AC V”)
Utiliser les mêmes nombres et procédures que
pour la tension c.c., mais consulter l’échelle qui
se trouve directement au-dessous des nombres.
Milliampères c.c.
Utiliser la même échelle et les mêmes
procédures que pour la mesure de tension c.c.
Gain en décibels (dB) (Voir page 47)
Utiliser l’échelle marquée dB pour la mesure
des décibel le gain des transistors. Consulter
le tableau à la droite de l’échelle pour la
conversion correcte.
3.2 Etat de la pile interne
Avant d’effectuer des contrôles de résistance
ou de continuité, vérifier l’état de la pile interne.
Tout d’abord, mettre le sélecteur
fonctions/gammes sur la gamme d’ohms
“X1K”. Toucher l’une des sondes avec l’autre :
l’aiguille doit basculer vers la droite de l’échelle.
Garder les sondes en contact et tourner la
molette de réglage du zéro jusqu’à ce que
l’aiguille se trouve sur le zéro du côté droit de
l’échelle des ohms (verte). Lorsqu'une aiguille
ne se centre pas sur le zéro, remplacer la pile
par une pile neuve 1,5 volt de format AA non
rechargeable (voir
Remplacement de la pile).
DC
1
2
5
10
20
40
100
200
1K
8
20
} 30
60 90
120
150
60
120 180
240
300 0
5 4

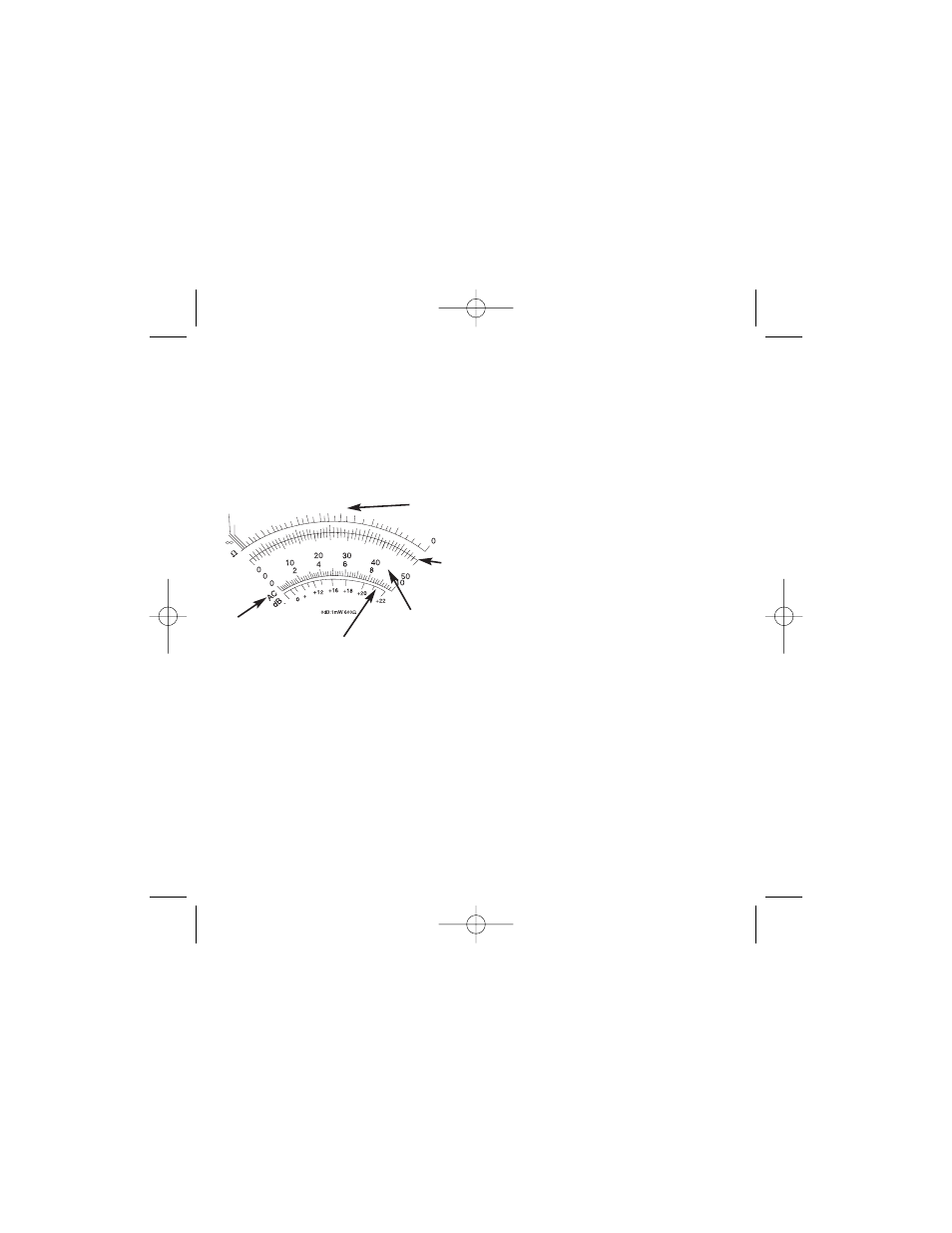

Echelle de
résistance
(ohms)
Echelle de
tension c.c. et
de milliampères
Graduations
communes des
gammes de
tension c.a. et c.c Echelle de tension c.a.
Echelle dB pour mesure de gain
de transistor
