28 27
que el conductor de prueba negro (-) está
conectado al bulbo. El probador indicará el
consumo de corriente (en miliamperios) cuando
el interruptor de la linterna se coloca en
posición de encendido (ON).
No aplique voltaje a los
conductores de prueba mientras el
probador esté colocado en la escala de
miliamperios. Vea el punto No. 8 bajo
Para
su seguridad.
6. Medición de voltaje AC
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro , (+) conductor rojo.
2) Coloque el selector de función/escala en la
escala de voltaje AC correcta. Si se
desconoce el voltaje, utilice la escala más
alta. Si el voltaje aplicado cae dentro de la
escala de una posición inferior, restablezca
el selector de función/escala a la posición
correcta para obtener mayor precisión.
3) Toque los conductores de prueba con el circuito
bajo prueba. Con el voltaje AC, la polaridad de
los conductores de prueba no es importante.
Utilice la tabla siguiente como una guía para
la lectura de las mediciones de voltaje AC:
10 0-10
50 0-50
150 0-150
300 0-300
Mediciones comunes de voltaje AC
6.1 Receptáculos de pared
Si el receptáculo se controla por un interruptor,
asegúrese de que el interruptor esté en
posición de encendido (ON). Coloque el
selector de función/escala en la posición de
150 “AC V”. Toque los conductores de prueba
con las ranuras “energizada” y “neutral” del
receptáculo (vea la fig. 3A). La lectura de la
aguja debe ser de 120 voltios AC en la escala
de 0-150. Para probar que el receptáculo esté
debidamente conectado a tierra, toque uno de
los conductores de prueba con el lado
“energizado” (angosto) del receptáculo, y el
otro conductor de prueba con la ranura
conectada a tierra. La lectura del probador
debe ser de 120 voltios AC, como antes.
7. Medición de
resistencia/continuidad
Para las pruebas de resistencia y continuidad,
LA CORRIENTE ELECTRICA DEBE ESTAR
APAGADA.
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas, (-)

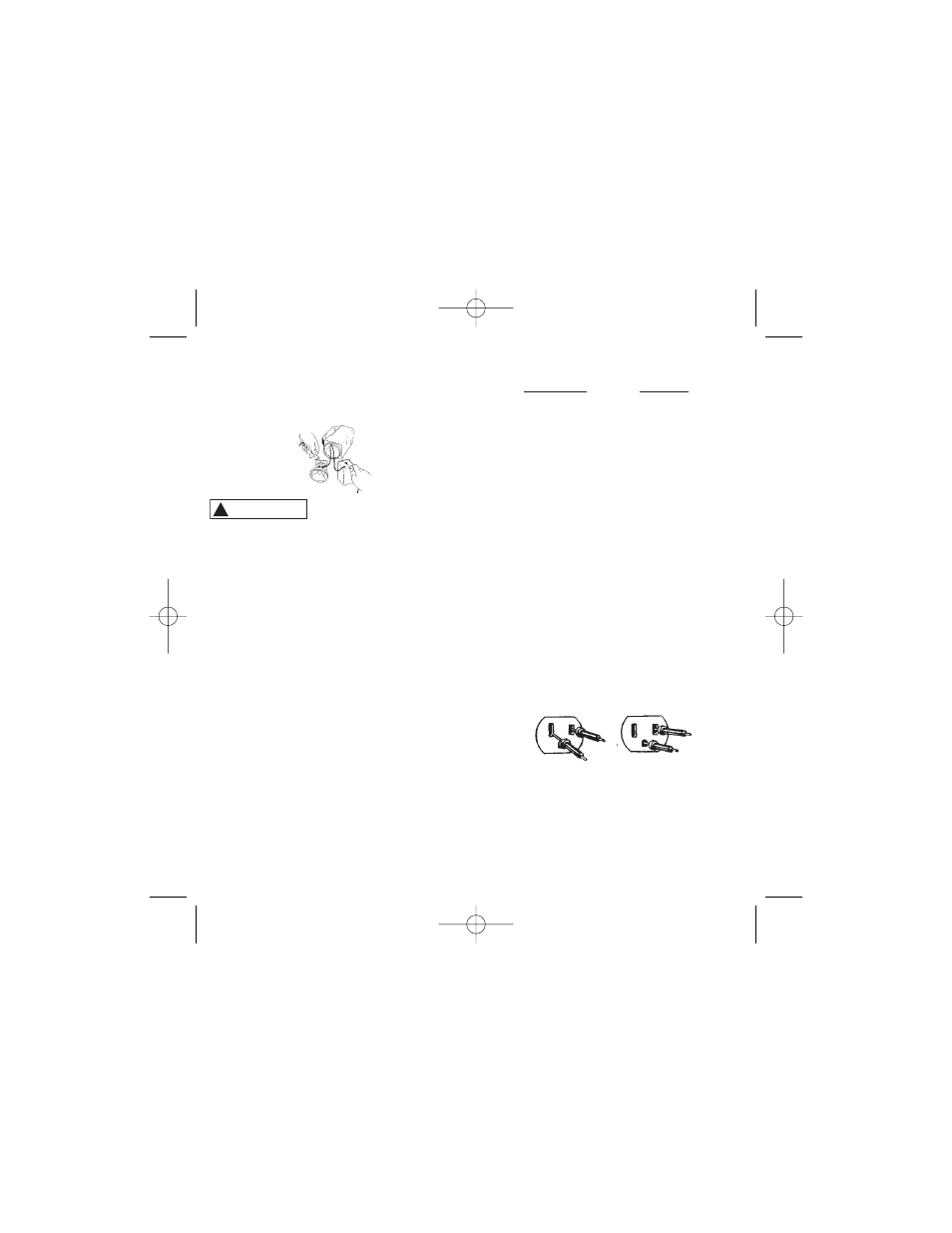

Figura 2
! PRECAUCION PRECAUCION
Posición de
la escala
“AC V”
Lea la
siguiente
escala
Figura 3
3A
3B
