más, retire la batería interna para evitar fugas
potenciales que puedan dañar la unidad.
3.1 Ajustes preliminares
Asiente completamente los conductores de
prueba en los enchufes correctos. Si es
necesario, con un destornillador plano
pequeño, gire lentamente el tornillo de ajuste
mecánico a cero hacia la derecha o hacia la
izquierda, hasta que la aguja esté colocada
directamente sobre los tres ceros negros en
el extremo izquierdo de la escala.
Generalidades
El primer paso para leer la escala analógica
es alinear la aguja con la escala.
Resistencia (ohmios - Ω)
Utilice la escala superior para leer la resistencia.
Si el probador está colocado en “X1K”,
multiplique el valor de la resistencia por 1000Ω.
Voltaje DC (“DC V”)
Utilice la escala de en medio. Haga coincidir
la posición del selector con el número más
alto de la escala.
DC
1
2
5
10
20
40
100
200
1K
8
20
} 30
60 90
120
150
60
120 180
240
300 0
5 4
24 23
Voltaje AC (“AC V”)
Utilice los mismos números y procedimientos
que los usados para la posición de voltaje DC,
pero use la escala que se encuentra
directamente abajo de los números.
Miliamperios DC
Utilice la misma escala y procedimientos que
los usados para la posición de voltaje DC.
Ganancia en decibeles (dB) (Ver la
pagina 31) Utilice la escala marcada dB para
leer decibeles de la ganancia del transistor.
Utilice la tabla del lado derecho de la escala para
la conversión correcta.
3.2 Estado de la batería interna
Antes de efectuar las pruebas de resistencia
o continuidad, revise el estado de la batería
interna. Primero coloque el selector de
función/escala en la posición de ohmios
“X1K”. Ponga en cortocircuito los
conductores de prueba uno con otro, y la
aguja debe desviarse al lado derecho de la
escala. Mantenga los conductores de prueba
en cortocircuito mientras gira simultáneamente
la perilla de ajuste a cero ohmios, hasta que la
lectura de la aguja sea cero en el lado derecho
de la escala de ohmios (verde). Si la aguja no se
pone en cero, reemplace la batería por otra
nueva de 1.5 voltios tamaño AA no recargable
(vea
Reemplazo de la batería).
4. Medición de voltaje DC
1) Asiente completamente los conductores
de prueba en los enchufes correctos: (-)
conductor negro, (+) conductor rojo.

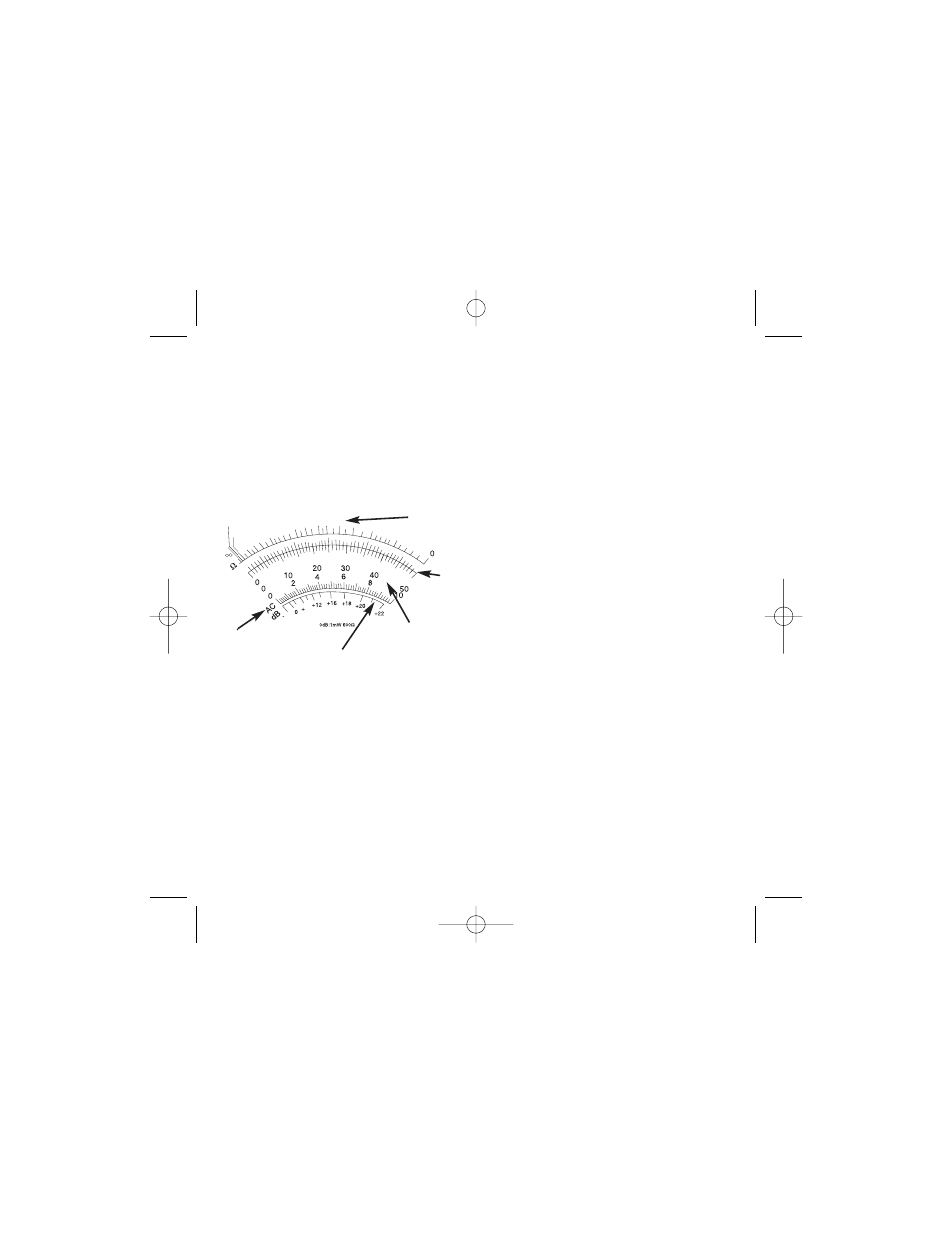

Escala de
resistencia
(ohmios)
Escala de
voltaje DC y
miliamperios
Marcas comunes
para ambas escalas
de voltaje AC y DC
Escala de voltaje AC
Escala de dB para la medición
de la ganancia de transistores
