Table des Matières
1. Présentation
1.1 Fonctions du multimètre
2. Caractéristiques
2.1 Sécurité
3. Conseils d’utilisation
3.1 Réglages préliminaires
3.2 Etat de la pile interne
4. Mesure de tension c.c.
4.1 Piles d’usage domestique
5. Mesure d’intensité c.c. (mA)
6. Mesures de tension c.a.
6.1 Prises murales
7. Mesures de
résistance/continuité
7.1 Rallonges
7.2 Fusibles
7.3 Commutateurs
8. Mesure des décibels
(gain des transistors)
9. Remplacement de la pile et du
fusible
10. Garantie
11. Façon appropriée de jeter ce
produit
1. Présentation
Le GMT-312 est un multimètre analogique
capable de mesurer 5 fonctions sur 12 plages.
Compact, léger et résistant. Ce multimètre a
été conçu pour les propriétaires de mai-
son, les hobbyistes et les professionnels ayant
besoin d'effectuer des mesures d'équipement
électrique et électronique.

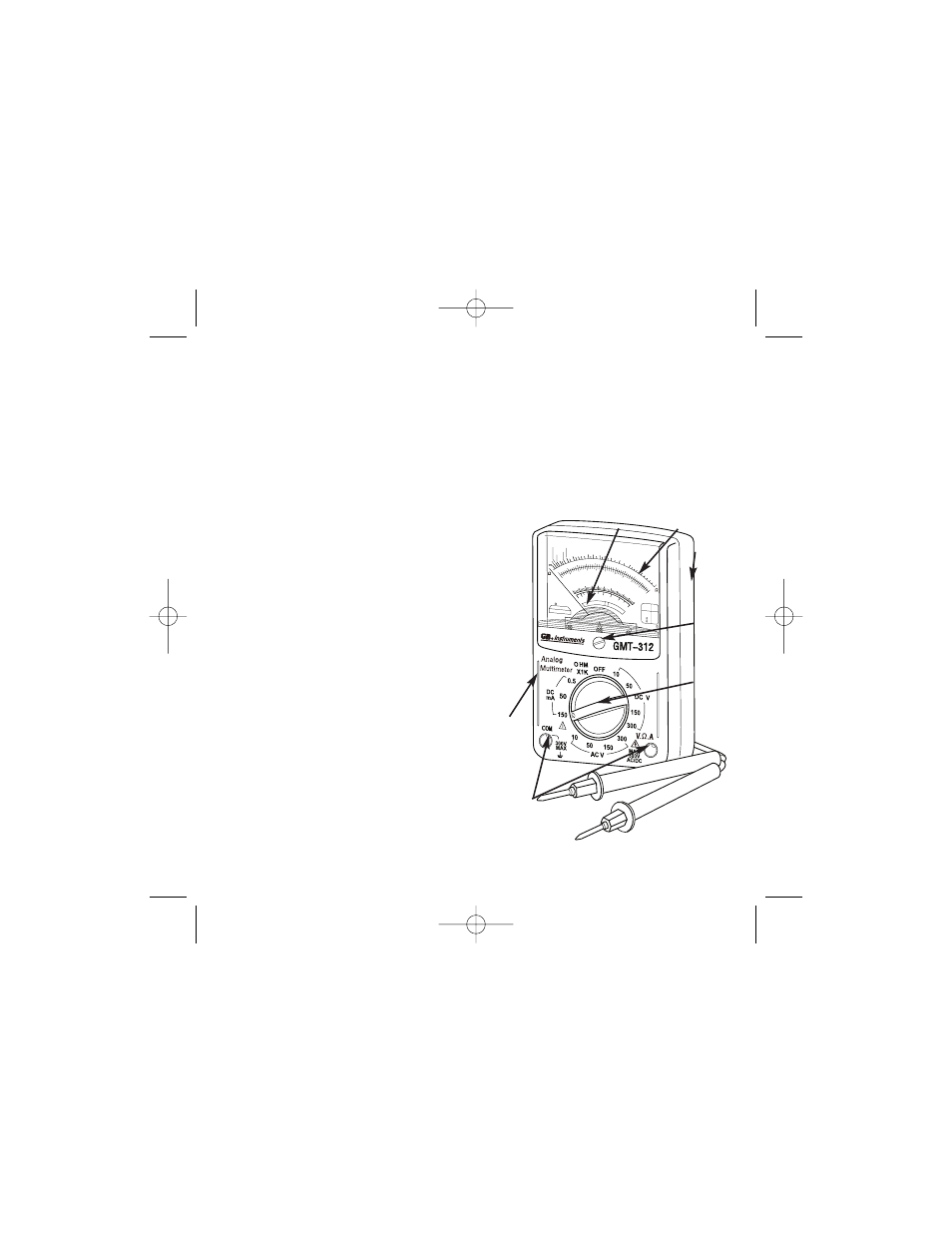

1.1 Fonctions du multimètre
Aiguille
Echelle
analogique
Vis de
réglage
mécaniq
ue du
zéro
Réglage
du zéro
de
gamme
d'ohms
Jacks d'entrée
Sélecteur
fonctions/
gammes
Couvercle
de pile/
fusible
Figure 1
