(A) de la cintreuse et faire un coude à 45˚.
Retourner le tube avec la cintreuse, aligner la
flèche de la cintreuse sur le point (X) et faire
un cintrage de 22
1 ⁄ 2 ˚. Répéter l'opération au
point (Y).

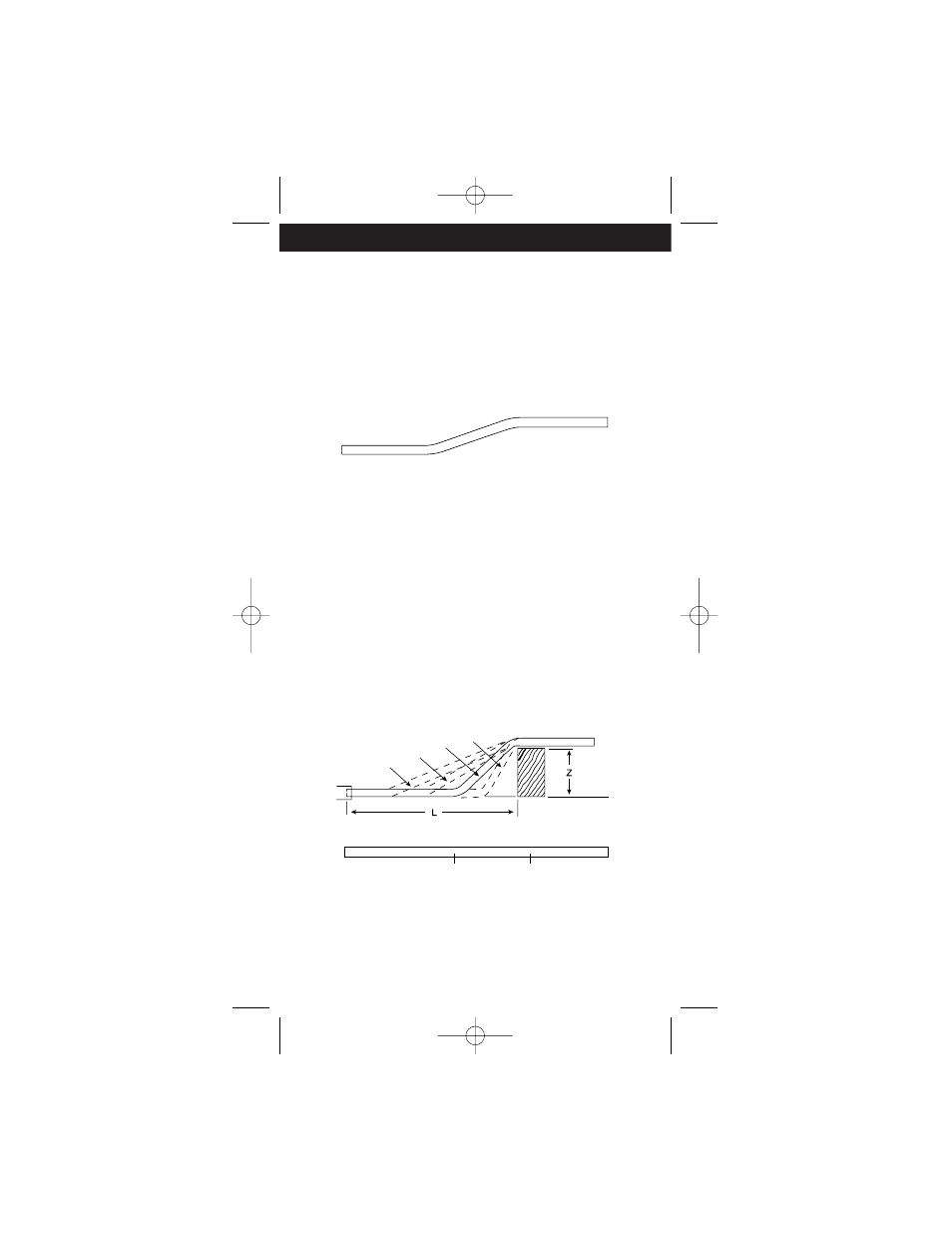

Cintrages déportés
Mesurer la hauteur du déport (Z) et la
multiplier par une valeur constante d'angle
de cintrage (voir le tableau ci-dessous) pour
déterminer la distance entre les coudes.
Mesurer la longueur (L) de l'extrémité du
conduit au déport et ajouter la rétraction
(voir le tableau ci-dessous). Marquer cette
longueur sur le conduit (Y). Soustraire la
distance entre les coudes et marquer le
point (X). En utilisant la flèche de la
cintreuse comme guide, effectuer le cintrage
désiré au point (X). Inverser la cintreuse et
répéter l'opération au point (Y).
(Pour les valeurs prédéterminées, consulter le tableau
de la page suivante)
