Coudes à 90°

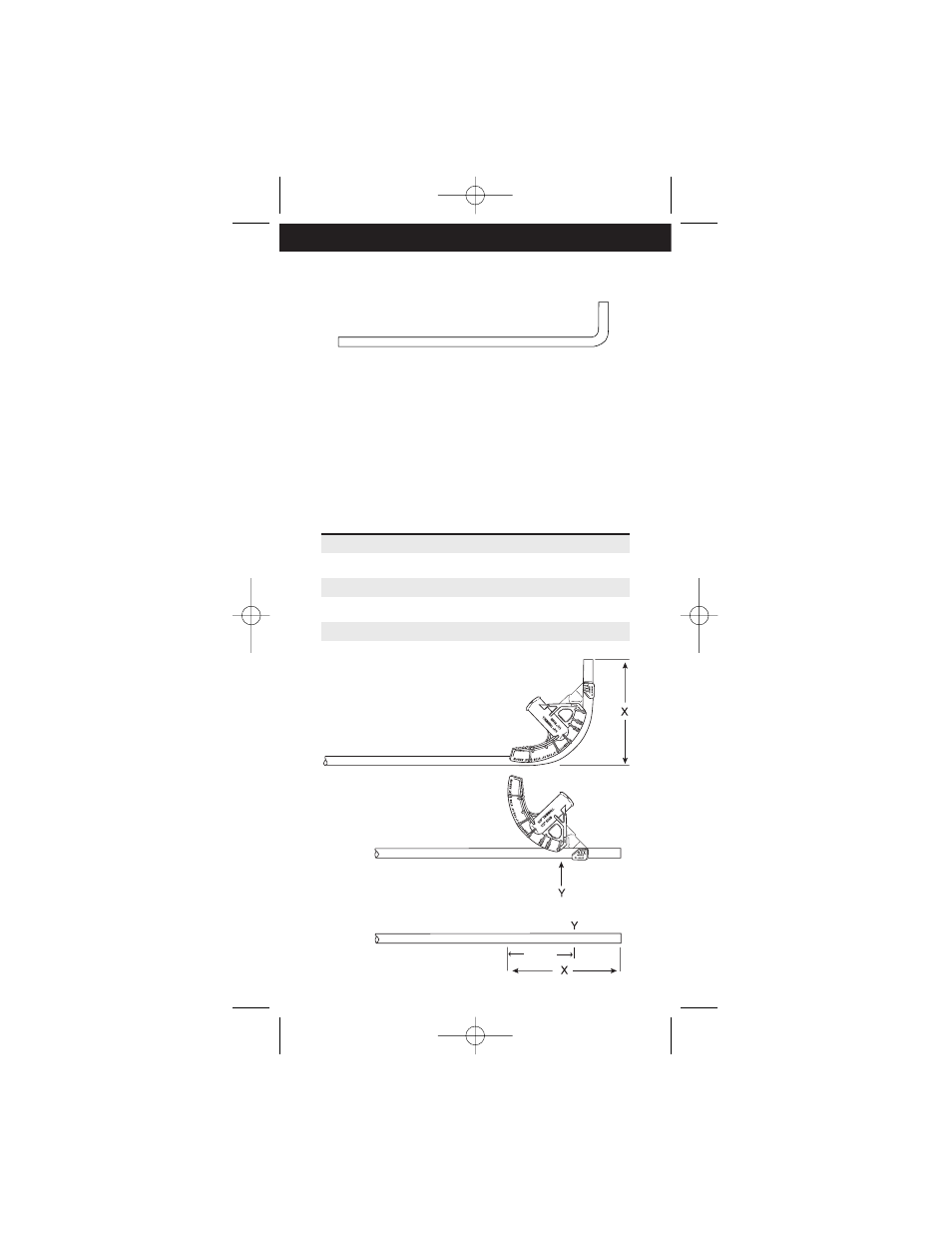

Mesurer la longueur du coude (X). Soustraire
la rétraction de cintrage (voir le tableau ci-
dessous) de la longueur (X) et marquer cette
longueur au point (Y), mesuré à partir de
l'extrémité du conduit. Aligner la flèche de la
cintreuse sur le repère (Y). Cintrer jusqu'à
obtention d'un coude à 90˚.
Diam. Rétraction: Rétraction:
du conduit EMT Rigide ou IMC
1 ⁄
2
" (13 mm) 5" (127 mm) 3 3 ⁄
4
" (95 mm)
3 ⁄
4
" (19 mm) 6" (152 mm) 7" (178 mm)
1" (26,8 mm) 8" (203 mm) 8 1 ⁄
2
" (216 mm)
1 1 ⁄
4
" (32,8 mm) 12" (305 mm) 13" (330 mm)
1 1 ⁄
2
" (38,8 mm) – 13" (330 mm)
Déduire
