marca (A) en el doblador y haga un doblez
de 45˚. Invierta el tubo con el doblador,
alinee la flecha del doblador con el punto
(X) y forme un doblez de 22
1 ⁄ 2 ˚. Repita el
procedimiento con el punto (Y).

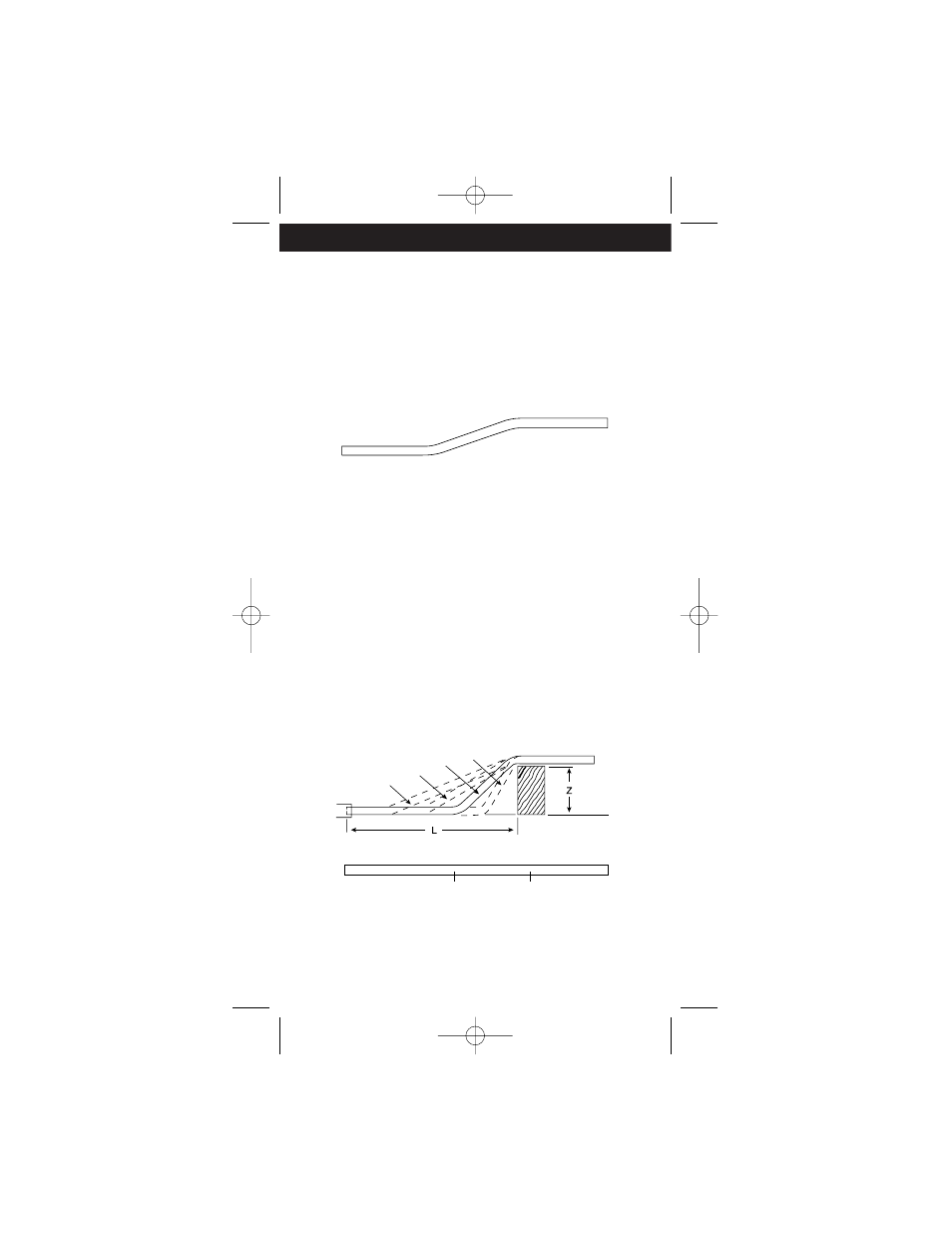

Dobleces de desplazamiento
Mida la altura del desplazamiento (Z) y
multiplíquela por un factor constante que
depende del ángulo de doblez (consulte la
tabla a continuación) para determinar la
distancia entre los dobleces. Mida la distancia
(L) entre el extremo del tubo y el punto de
desplazamiento y agregue la contracción
(consulte la tabla a continuación). Marque
esta distancia en el tubo en el punto (Y).
Reste la distancia entre los dobleces y
marque el punto (X). Con la ayuda de la
flecha del doblador, haga el doblez deseado
en el punto (X). Invierta el doblador y repita el
procedimiento en el punto (Y).
(Para los valores determinados con anterioridad, use la
tabla que aparece en la siguiente página)
