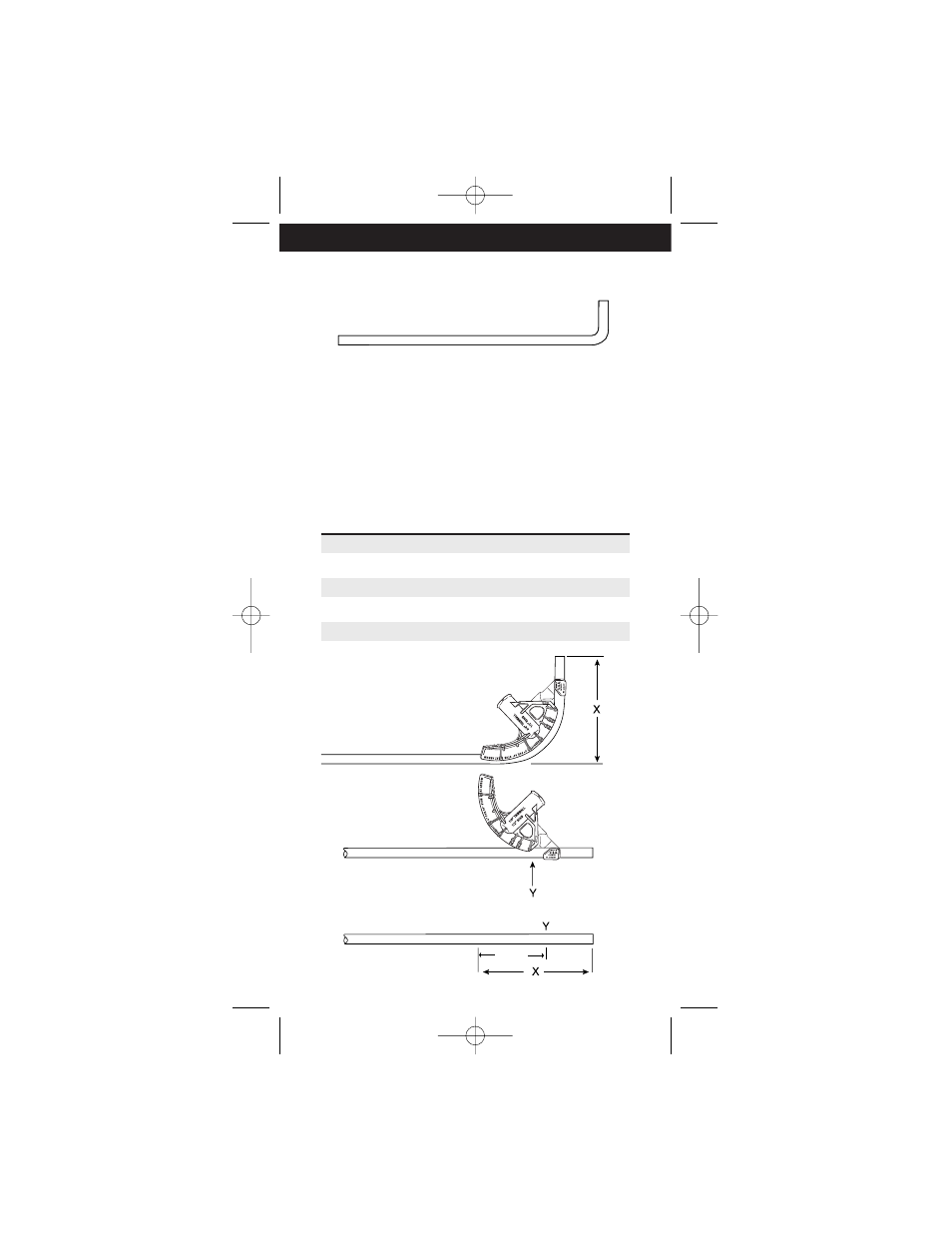

Dobleces en ángulo de 90°
Mida la longitud del doblez (X). Reste la
deducción del doblador (consulte la tabla a
continuación) a la longitud (X) y marque
esta longitud en el punto (Y), medida desde
el extremo del tubo. Alinee el punto (Y) con
la flecha del doblador. Doble hasta formar
un doblez de 90˚.
Tamaño Deducción: Deducción:
del tubo EMT Rígido o IMC
1 ⁄
2 " (13 mm) 5" (127 mm) 3 3 ⁄
4
" (95 mm)
3 ⁄
4
" (19 mm) 6" (152 mm) 7" (178 mm)
1" (26,8 mm) 8" (203 mm) 8 1 ⁄
2
" (216 mm)
1 1 ⁄
4
" (32,8 mm) 12" (305 mm) 13" (330 mm)
1 1 ⁄
2
" (38,8 mm) – 13" (330 mm)
Deduzca
12
