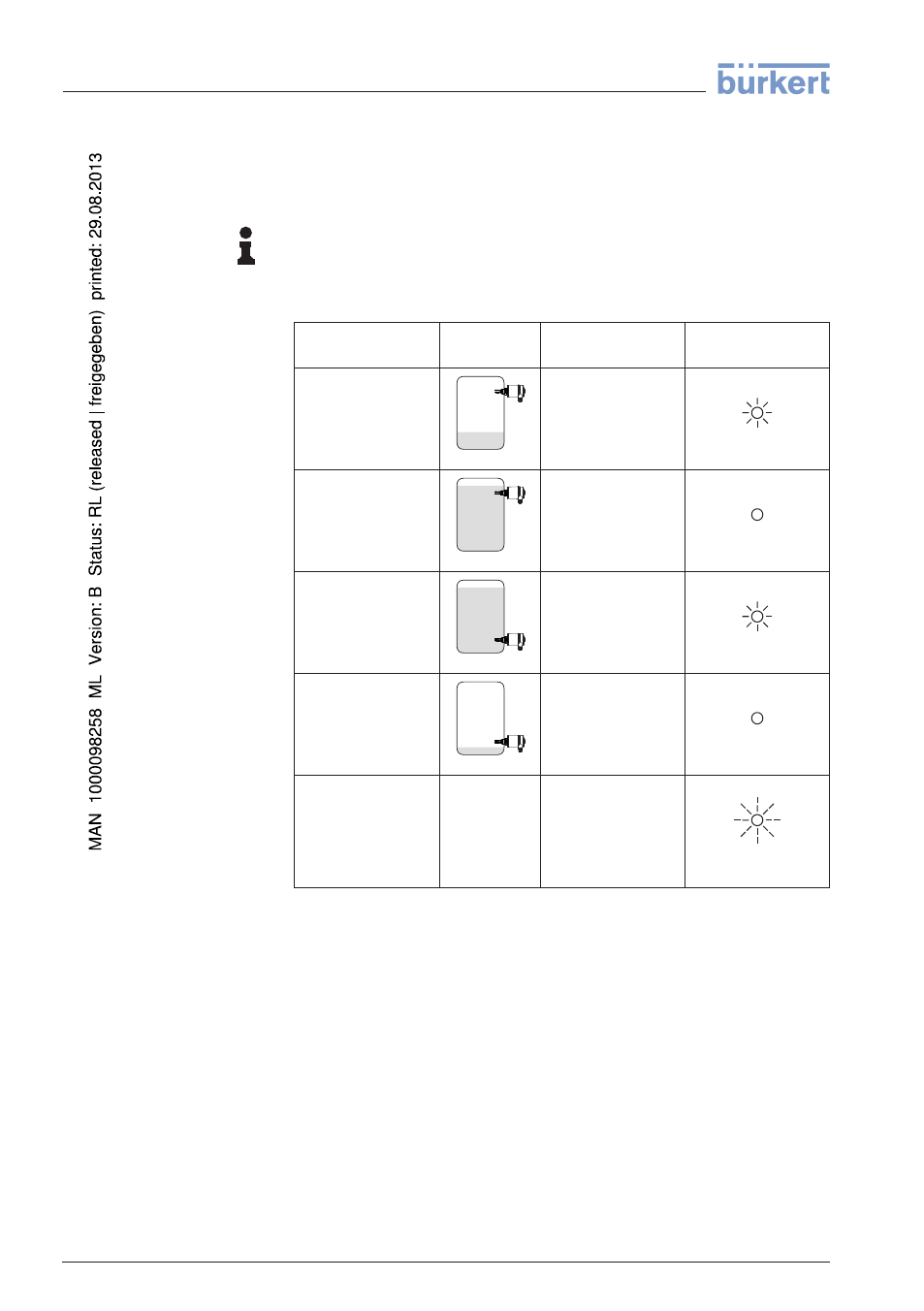

6 .3 Funktionstabelle
Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in
Abhängigkeit von der eingestellten Betriebsart und dem Füllstand.
Hinweis:
Die Betriebsarteinstellung am NAMUR-Trennschaltverstärker ist so zu
wählen, dass der Schaltausgang bei Störmeldung (I ≤ 0,6 mA) in die
sichere Lage geht.
Füllstand Signalstrom - Sen-
sor Kontrollleuchte
Fallende Kennlinie
max. ≥ 2 ,6 mA
Fallende Kennlinie
max. ≤ 0 ,6 mA
Steigende Kennlinie
min. ≥ 2 ,6 mA
Steigende Kennlinie
min. ≤ 0 ,6 mA
Störung beliebig ≤ 0 ,6 mA
blinkt
22 LEVEL SWITCH 8112 • mit NAMUR-Ausgang
6 In Betrieb nehmen
